6.4.5.4

Konfiguration der Tabellenfunktion

Mittels der Tabellenfunktion können Sie eine beliebige Ausgangsfunktion realisieren (ab
Display Softwareversion 1.1.0). Dazu stehen Ihnen bis zu 32 Stützstellen zur Verfügung.
Auf diese Weise kann z.B. bei einer unregelmäßigen Tankform der ausgegebene Stromwert
der Füllmenge und nicht der Füllhöhe entsprechen.
Menüeintrag
Anzahl Punkte
Tabellenwerte
Sie können die Tabellenpunkte nur editieren, wenn die Tabellenfunktion nicht aktiviert ist.
Stellen Sie ggf. vor dem Editieren die Ausgangsfunktion auf z.B. „linear" um (siehe oben).
Die Tabellenpunkte müssen nach aufsteigendem Druck sortiert sein. Es darf also z. B. der
20%-Punkt nicht vor dem 10%-Punkt stehen. Sonst können Sie die Tabelle nicht aktiv set-
zen.
Wenn der erste Tabellenpunkt nicht bei 0% liegt, wird der Tabellenanfang aus den ersten
beiden Stützpunkten extrapoliert. Gleiches gilt, wenn der letzte Tabellenpunkt nicht bei
100% liegt.
Mit den - und
Kombinationen aus Druck in Prozent und Strom in mA anzeigen lassen. Mit OK wechseln
Sie in den Editiermodus für den angezeigten Tabellenpunkt. Geben Sie nun zuerst den Pro-
zentwert ein und anschließend den Stromwert. Mit dem Bestätigen des Stromwertes wech-
seln Sie zurück zur Anzeige des eben editierten Tabellenpunktes.
6.4.5.5

Minimaler und maximaler Strom

In der Standardeinstellung wird der Stromausgang bei 3,8 und 20,5 mA begrenzt, d.h. dass
ein weiteres Sinken bzw. Steigen der Messgröße nicht zu einer weiteren Stromänderung
führt. Diese Stromgrenzen können Sie für die untere Stromgrenze zwischen 3,8 und 4 mA
und für die obere Stromgrenze zwischen 20 und 21 mA frei wählen.
BA_080_de_2022-01_11.02 Druckmessumformer PASCAL CV4
Beschreibung
Anzahl der Stützpunkte
Kombinationen aus Druck in Prozent und entsprechendem
Stromwert, die als Stützstellen der Tabellenfunktion dienen
Tabelle 14: Untermenü „Ausgangstabelle"
-Tasten können Sie durch die Tabellenpunkte blättern und sich die
3x
OK
3x
OK

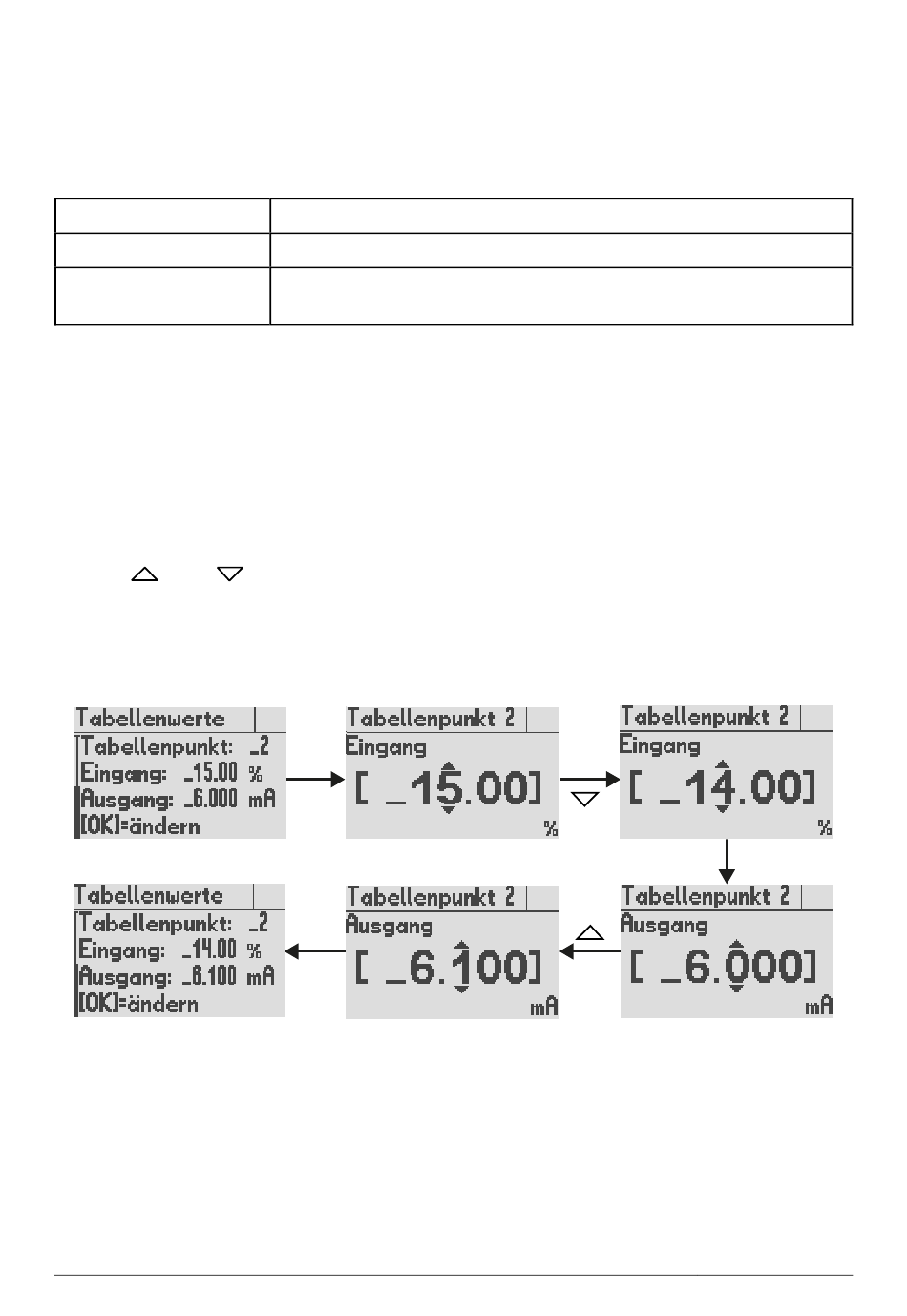

Abbildung 10: Ändern eines Tabellenpunktes
5x OK
Seite 20/24
