6.4.3.3

Unterer und oberer Abgleich

Der untere Abgleich bewirkt einen Offset der Kennlinie. Er wirkt also auf Nullpunkt bzw.
Messbereichsanfang und Spanne bzw. Messbereichsende.
Der obere Abgleich verändert die Steigung der Kennlinie, indem er nur die Spanne bzw. das
Messbereichsende korrigiert.
Führen Sie für einen vollständigen und korrekten Abgleich immer zuerst den unteren und
dann den oberen Abgleich durch.

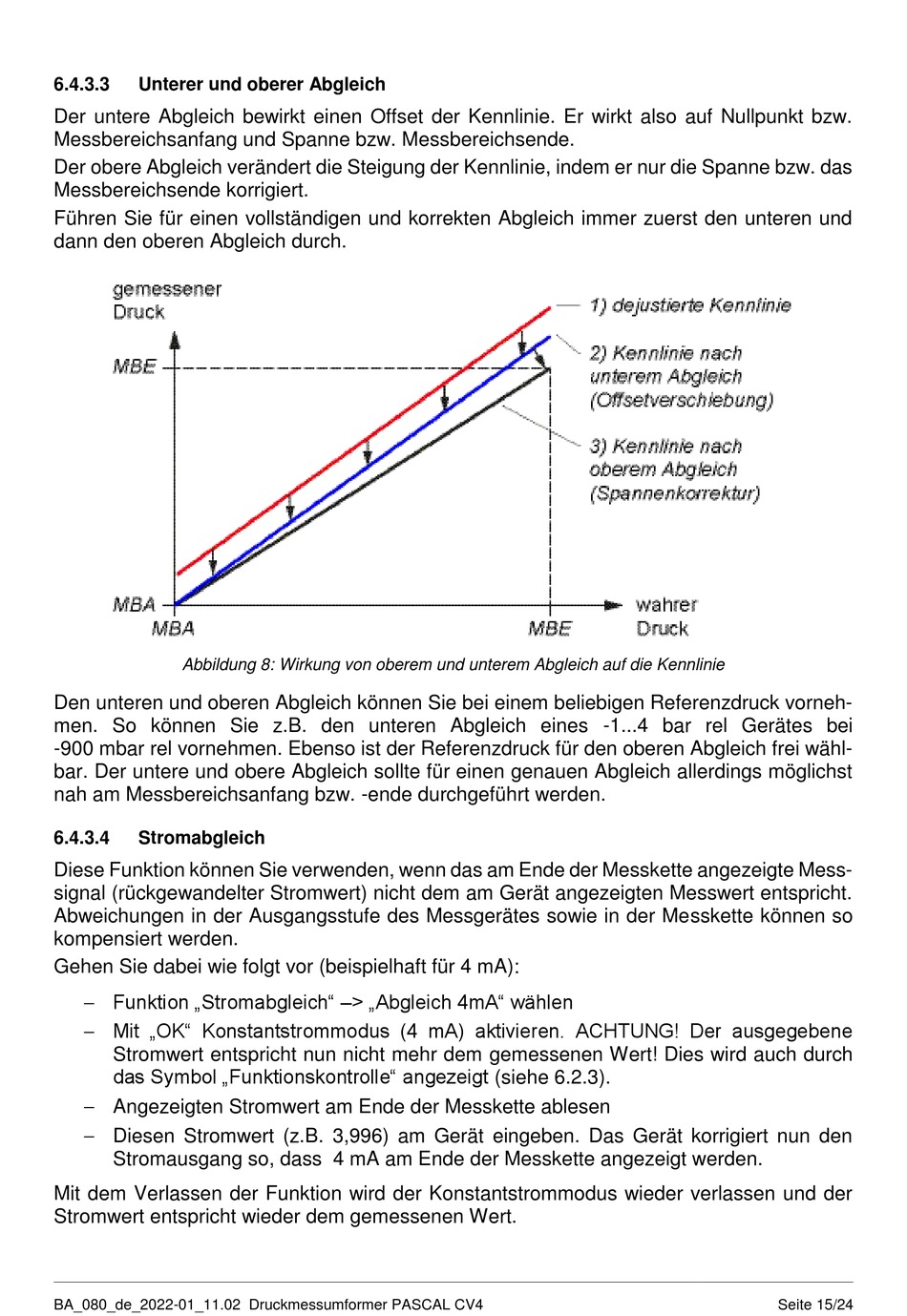

Abbildung 8: Wirkung von oberem und unterem Abgleich auf die Kennlinie
Den unteren und oberen Abgleich können Sie bei einem beliebigen Referenzdruck vorneh-
men. So können Sie z.B. den unteren Abgleich eines -1...4 bar rel Gerätes bei
-900 mbar rel vornehmen. Ebenso ist der Referenzdruck für den oberen Abgleich frei wähl-
bar. Der untere und obere Abgleich sollte für einen genauen Abgleich allerdings möglichst
nah am Messbereichsanfang bzw. -ende durchgeführt werden.
6.4.3.4 Stromabgleich
Diese Funktion können Sie verwenden, wenn das am Ende der Messkette angezeigte Mess-
signal (rückgewandelter Stromwert) nicht dem am Gerät angezeigten Messwert entspricht.
Abweichungen in der Ausgangsstufe des Messgerätes sowie in der Messkette können so
kompensiert werden.
Gehen Sie dabei wie folgt vor (beispielhaft für 4 mA):
 Funktion „Stromabgleich" –> „Abgleich 4mA" wählen
 Mit „OK" Konstantstrommodus (4 mA) aktivieren. ACHTUNG! Der ausgegebene
Stromwert entspricht nun nicht mehr dem gemessenen Wert! Dies wird auch durch
das Symbol „Funktionskontrolle" angezeigt (siehe 6.2.3).
 Angezeigten Stromwert am Ende der Messkette ablesen
 Diesen Stromwert (z.B. 3,996) am Gerät eingeben. Das Gerät korrigiert nun den
Stromausgang so, dass 4 mA am Ende der Messkette angezeigt werden.
Mit dem Verlassen der Funktion wird der Konstantstrommodus wieder verlassen und der
Stromwert entspricht wieder dem gemessenen Wert.
BA_080_de_2022-01_11.02 Druckmessumformer PASCAL CV4 Seite 15/24
