3.2

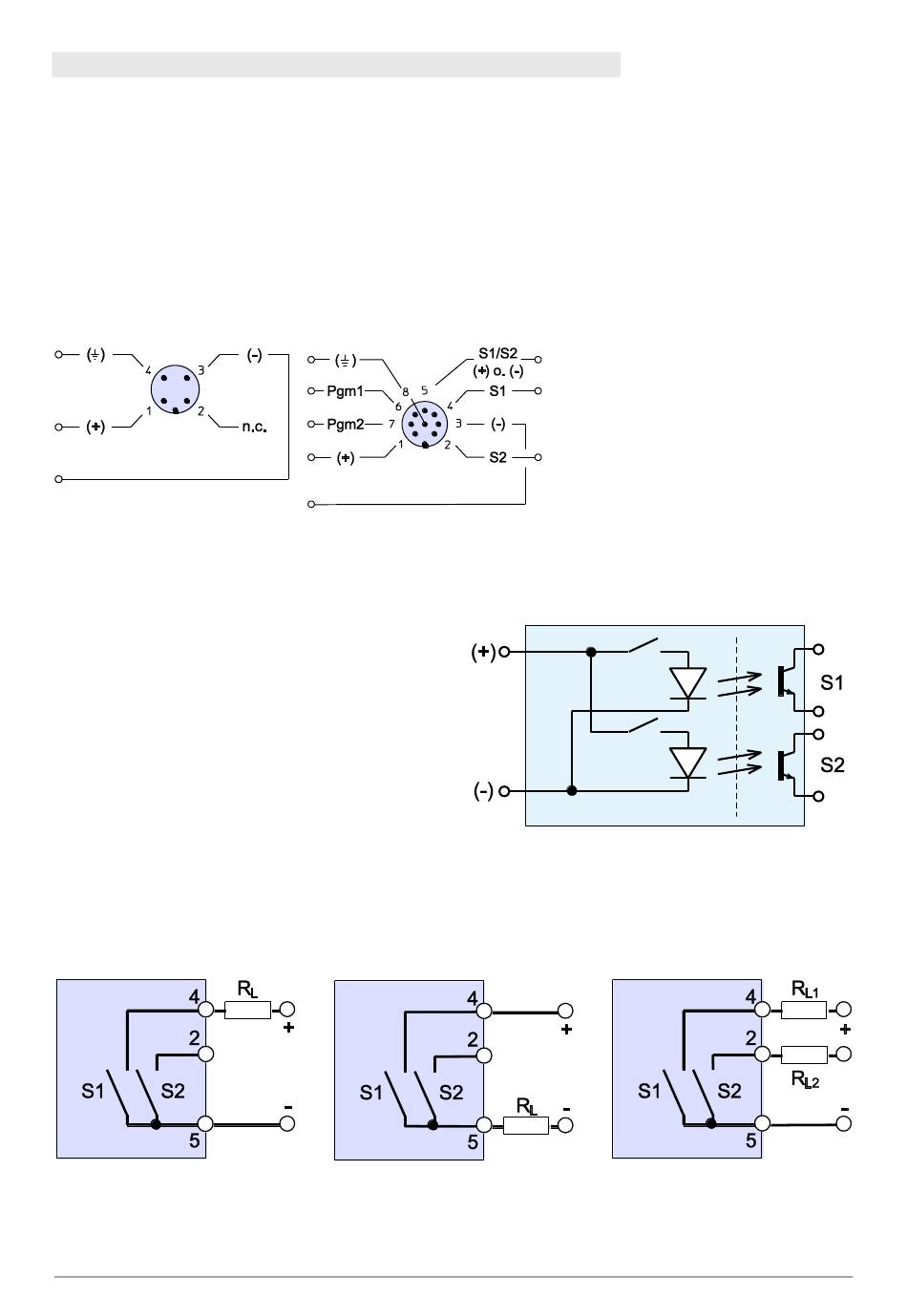

Elektrischer Anschluss
Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor.
Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung.
Zulässige Versorgungsspannung:
Zulässige Bürde:
4-poliger Anschluss
3.2.1
Anschluss der Schaltkontakte (optional)
Bei den optionalen Schaltkontakten handelt
es sich um potenzialfreie Schalter. Sie sind
von der elektrischen Versorgung galvanisch
getrennt. (siehe Abbildung 2).
Deshalb können Sie bei der Nutzung von
nur einem Schaltkontakt den Verbraucher
auf
der
Versorgungsseite
NPN/Lowside-Ausführung) als auch auf der
Masseseite
(entspricht
Ausführung) anschließen.
Wenn Sie beide Schaltausgänge verwenden wollen, beachten Sie, dass aufgrund der be-
schränkten Pinzahl entweder die Masse oder die Versorgungsseite der Schaltkontakte auf
PIN 5 zusammengelegt ist.
Abbildung 3: Beschaltungsmöglichkeiten bei gemeinsamer Masse (NPN/Lowside)
BA_060_2019-05_10.00 Druckmessumformer PASCAL CS
8-poliger Anschluss
(wenn Schaltkontakte)
Abbildung 1: Varianten des elektrischen Anschlusses
(entspricht
PNP/Highside-
= 14...30 VDC
U
v
– 14 V) / 0,022 A
R
= (U
a
v
Erläuterung
(+)
(-)
n.c.
S1/S2
S1
S2
Pgm 1/2
Abbildung 2: Prinzipbild der Schaltkontakte
Pluspol der Versorgung
Minuspol der Versorgung
Nicht verbunden
Gemeinsamer Pin
der Schaltkontakte
Schaltkontakt 1
Schaltkontakt 2
Programmierpins
Seite 3/20
