Der V-Ring sitzt zunächst lose in der Ringnut und dichtet erst in der montierten Endposition
gegen die Motorwelle ab.
Bei Einsetzen der Schleuderscheibe mit dem neuen V-Ring Motorwelle säubern und leicht ein-
fetten, dann diesen Satz vorsichtig über die Motorwelle schieben bis zur Endlage Motorwelle/
Motorlagerschild.
Schleuderscheibe und Dichtsatz fest nach unten drücken.
9.2.2

Deckeldichtung

9.3

Vakuumanlage/Feststoffabscheider

Behälter rechtzeitig entleeren, bevor die Markierung am Behälterschutz erreicht wird.
Nimmt die Durchflußleistung stark ab oder bildet sich ein zu starker Druckabfall über das Ge-
rät, Filterelement auswechseln. Bei starker Verschmutzung Behälter abnehmen und reinigen.
Knopf für
Handablass
21.02.2003 X:\Master\Ba_deut\UM\005\Wartung.fm

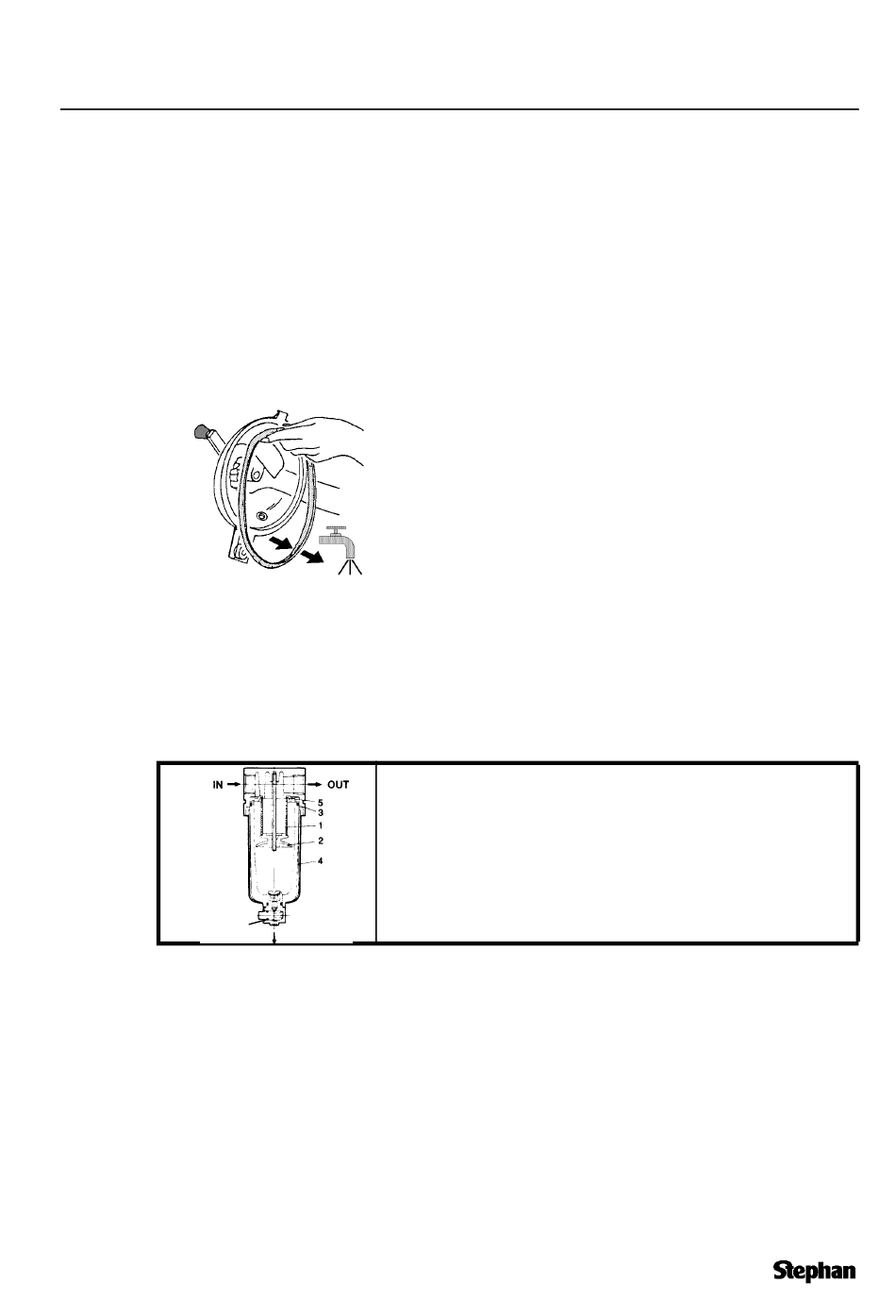

Deckeldichtung beim Reinigen auf Beschädigungen prüfen.
Beschädigte Dichtung austauschen.
Sollte sich die Dichtung nur schwer wieder einsetzen lassen,
leicht mit Geschirrspülmittel einreiben und erneut einsetzen.
1 Filterelement
2 Trennkappe
3 O-Ring
4 Behälter
5 Wirbeleinsatz
UMC 5 electronic
Wartung
