Messereinsatz - Stephan UMC 5 electronic Bedienungsanleitung

7.2.1

Messereinsatz

Pos. Nr.

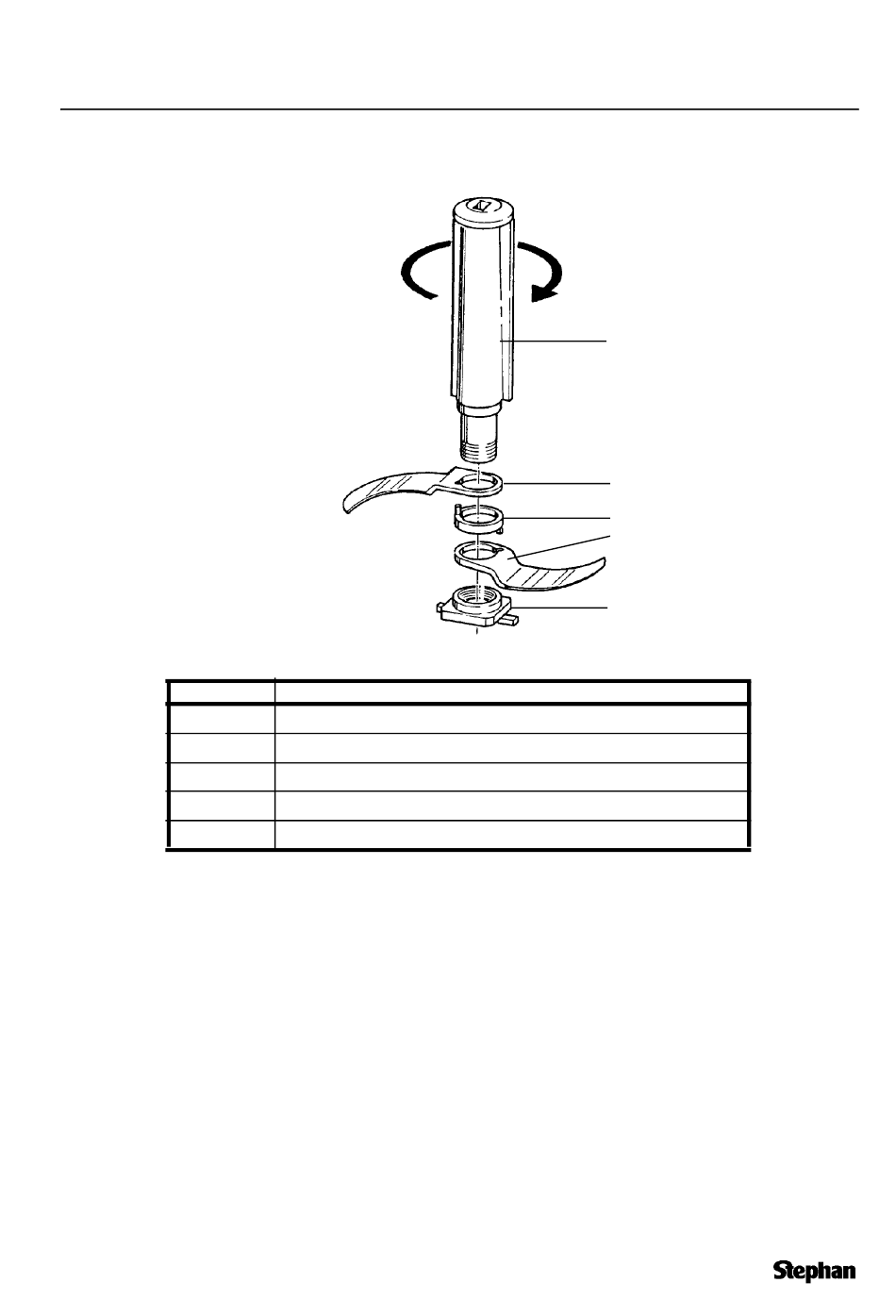

Zusammenbau und Montage des Messereinsatzes:
Beim Zusammenbau des Messereinsatzes ist die beschriebene Reihenfolge einzuhalten. Der
schräge Anschliff der Messer muß stets zum Schüsselboden weisen, damit die erforderliche
Materialumwälzung erreicht wird
Nach dem Zusammenbau des Messereinsatzes wird dieser mit der Flügelmutter (5) nach oben
auf die Werkzeugaufnahme des Maschinenständers gesteckt. Ziehen sie nun die Flügelmutter
mit dem mitgelieferten Spezialschlüssel rechtsherum fest.
21.02.2003 X:\Master\Ba_deut\UM\005\beschreib.fm
Bezeichnung
1 der Messeraufnahme
2 dem oberen Messer
3 einem Druckring
4 dem kleineren unteren Messer
5 der Flügelmutter
UMC 5 electronic
Beschreibung der Maschine
1
2
3
4
5
25
