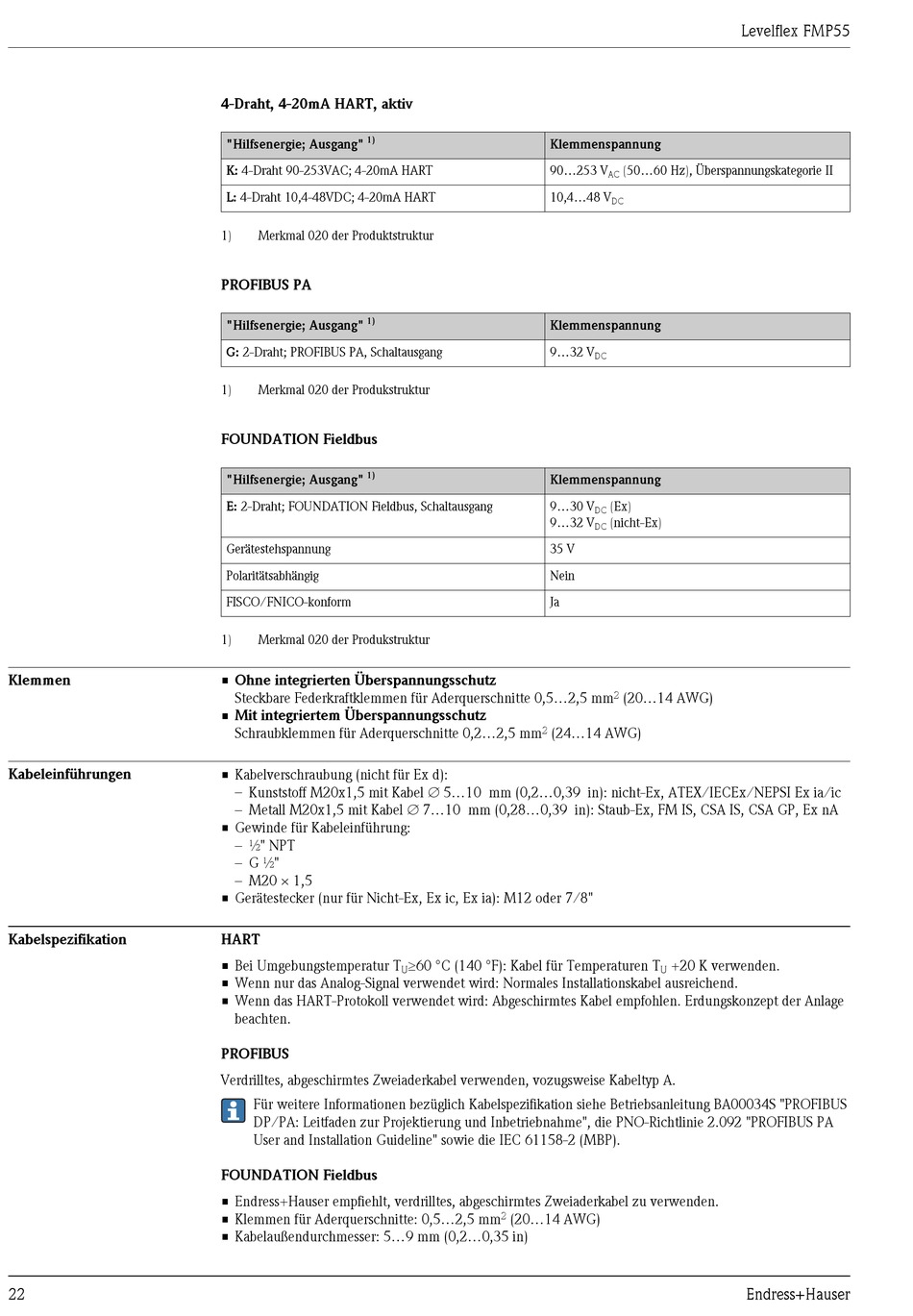

Klemmen

Kabeleinführungen

Kabelspezifikation

22
4-Draht, 4-20mA HART, aktiv
1)
"Hilfsenergie; Ausgang"
K: 4-Draht 90-253VAC; 4-20mA HART
L: 4-Draht 10,4-48VDC; 4-20mA HART
1) Merkmal 020 der Produktstruktur
PROFIBUS PA
1)
"Hilfsenergie; Ausgang"
G: 2-Draht; PROFIBUS PA, Schaltausgang
1) Merkmal 020 der Produkstruktur
FOUNDATION Fieldbus
1)
"Hilfsenergie; Ausgang"
E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang
Gerätestehspannung
Polaritätsabhängig
FISCO/FNICO-konform
1) Merkmal 020 der Produkstruktur
• Ohne integrierten Überspannungsschutz
Steckbare Federkraftklemmen für Aderquerschnitte 0,5...2,5 mm
• Mit integriertem Überspannungsschutz
Schraubklemmen für Aderquerschnitte 0,2...2,5 mm
• Kabelverschraubung (nicht für Ex d):
– Kunststoff M20x1,5 mit Kabel Æ 5...10 mm (0,2...0,39 in): nicht-Ex, ATEX/IECEx/NEPSI Ex ia/ic
– Metall M20x1,5 mit Kabel Æ 7...10 mm (0,28...0,39 in): Staub-Ex, FM IS, CSA IS, CSA GP, Ex nA
• Gewinde für Kabeleinführung:
– ½" NPT
– G ½"
– M20 × 1,5
• Gerätestecker (nur für Nicht-Ex, Ex ic, Ex ia): M12 oder 7/8"
HART
• Bei Umgebungstemperatur T
• Wenn nur das Analog-Signal verwendet wird: Normales Installationskabel ausreichend.
• Wenn das HART-Protokoll verwendet wird: Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage
beachten.
PROFIBUS
Verdrilltes, abgeschirmtes Zweiaderkabel verwenden, vozugsweise Kabeltyp A.
Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00034S "PROFIBUS
DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092 "PROFIBUS PA
User and Installation Guideline" sowie die IEC 61158-2 (MBP).
FOUNDATION Fieldbus
• Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden.
• Klemmen für Aderquerschnitte: 0,5...2,5 mm
• Kabelaußendurchmesser: 5...9 mm (0,2...0,35 in)
Klemmenspannung
90...253 V
10,4...48 V
Klemmenspannung
9...32 V
Klemmenspannung
9...30 V
9...32 V
35 V
Nein
Ja
2 (24...14 AWG)
³60 °C (140 °F): Kabel für Temperaturen T
U
2 (20...14 AWG)
Levelflex FMP55
(50...60 Hz), Überspannungskategorie II
AC
DC
DC
(Ex)
DC
(nicht-Ex)
DC
2 (20...14 AWG)
+20 K verwenden.
U
