Micropilot FMR62B PROFINET mit Ethernet-APL
Klemmen
Verfügbare Gerätestecker
Versorgungsspannung
Endress+Hauser
Zweikammer Gehäuse L-Form
6

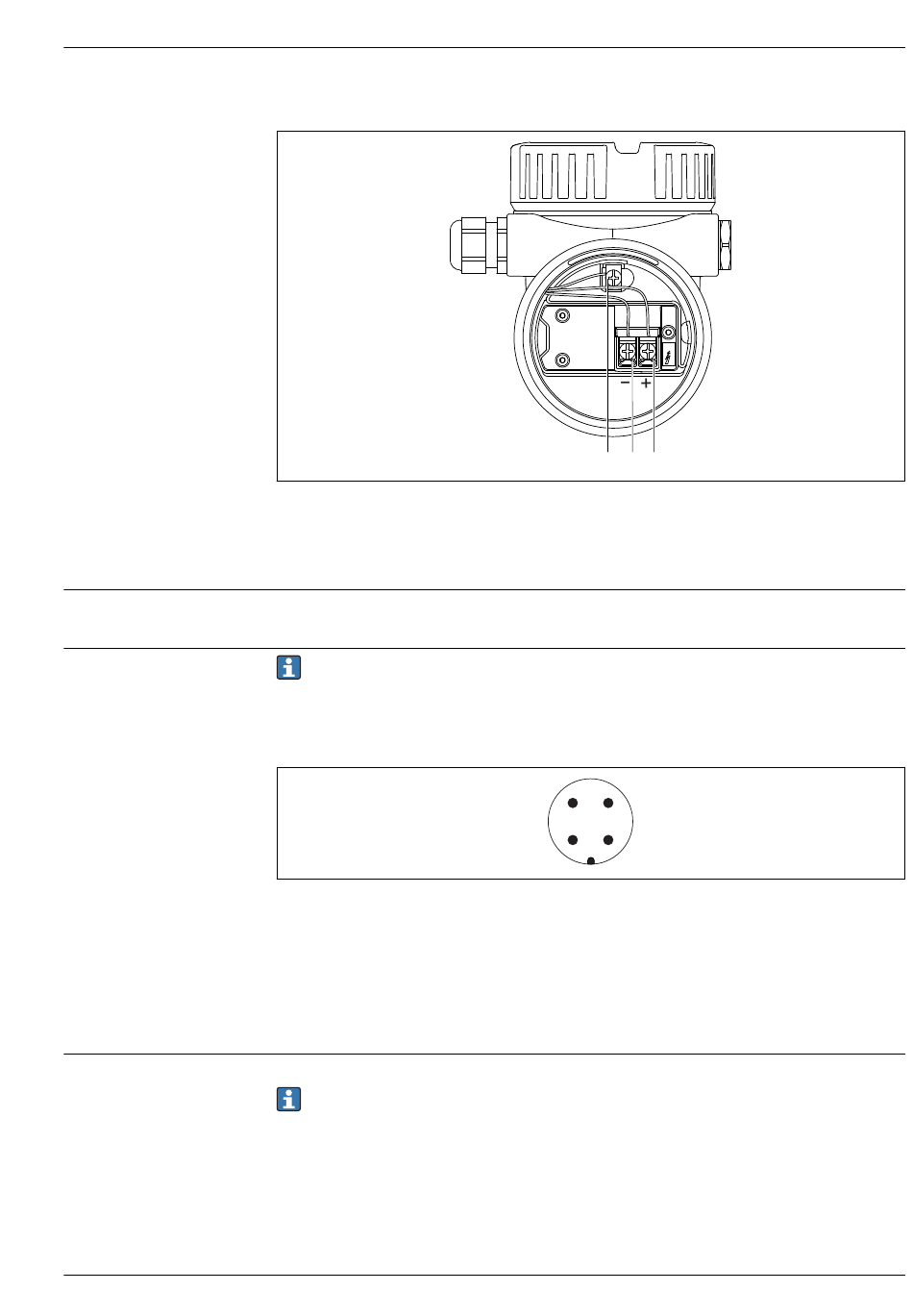

Anschlussklemmen und Erdungsklemme im Anschlussraum
1
Plus-Klemme
2
Minus-Klemme
3
interne Erdungsklemme
• Versorgungsspannung und interne Erdungsklemme: 0,5 ... 2,5 mm
• Externe Erdungsklemme: 0,5 ... 4 mm
Bei Geräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden.
Beiliegende Dichtungen verwenden, um das Eindringen von Feuchtigkeit in das Gerät zu ver-
hindern.
Geräte mit M12-Stecker
7
Sicht auf die Steckverbindung am Gerät
1
APL-Signal –
2
APL-Signal +
3
Schirm
4
nicht belegt
Für Geräte mit M12-Stecker sind verschiedene M12-Buchsen als Zubehör erhältlich.
APL Leistungsklasse A (9,6 ... 15 V
Der APL-Field-Switch muss sicherheitstechnisch geprüft sein (z. B. PELV, SELV, Class 2) und
den jeweiligen Protokollspezifikationen genügen.
3
2
1
2
(20 ... 12 AWG)
4
3
1
2
540 mW)
DC
A0045842
2
(20 ... 14 AWG)
A0011175
15
