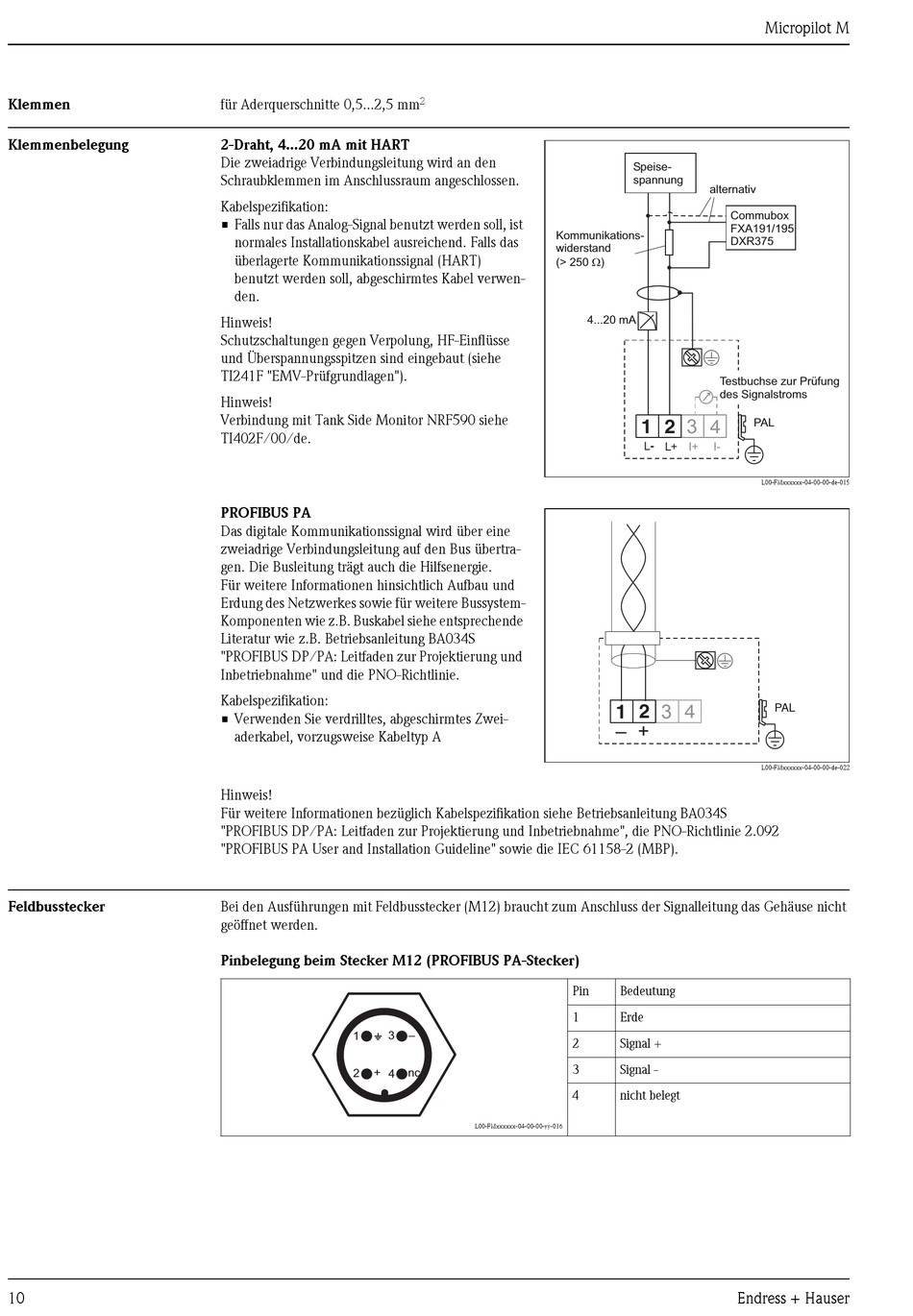

Klemmen; Klemmenbelegung; Feldbusstecker - Endress+Hauser Micropilot M FMR250 Technische Information

Klemmen

Klemmenbelegung

Feldbusstecker

10
für Aderquerschnitte 0,5...2,5 mm
2-Draht, 4...20 mA mit HART
Die zweiadrige Verbindungsleitung wird an den
Schraubklemmen im Anschlussraum angeschlossen.
Kabelspezifikation:
• Falls nur das Analog-Signal benutzt werden soll, ist
normales Installationskabel ausreichend. Falls das
überlagerte Kommunikationssignal (HART)
benutzt werden soll, abgeschirmtes Kabel verwen-
den.
Hinweis!
Schutzschaltungen gegen Verpolung, HF-Einflüsse
und Überspannungsspitzen sind eingebaut (siehe
TI241F "EMV-Prüfgrundlagen").
Hinweis!
Verbindung mit Tank Side Monitor NRF590 siehe
TI402F/00/de.
PROFIBUS PA
Das digitale Kommunikationssignal wird über eine
zweiadrige Verbindungsleitung auf den Bus übertra-
gen. Die Busleitung trägt auch die Hilfsenergie.
Für weitere Informationen hinsichtlich Aufbau und
Erdung des Netzwerkes sowie für weitere Bussystem-
Komponenten wie z.B. Buskabel siehe entsprechende
Literatur wie z.B. Betriebsanleitung BA034S
"PROFIBUS DP/PA: Leitfaden zur Projektierung und
Inbetriebnahme" und die PNO-Richtlinie.
Kabelspezifikation:
• Verwenden Sie verdrilltes, abgeschirmtes Zwei-
aderkabel, vorzugsweise Kabeltyp A
Hinweis!
Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA034S
"PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092
"PROFIBUS PA User and Installation Guideline" sowie die IEC 61158-2 (MBP).
Bei den Ausführungen mit Feldbusstecker (M12) braucht zum Anschluss der Signalleitung das Gehäuse nicht
geöffnet werden.
Pinbelegung beim Stecker M12 (PROFIBUS PA-Stecker)
1 3
+
2 4
2
Kommunikations-
widerstand
(> 250 )
Pin
1
–
2
3
nc
4
L00-FMxxxxxx-04-00-00-yy-016
Speise-
spannung
alternativ
Commubox
FXA191/195
DXR375
W
4...20 mA
Testbuchse zur Prüfung
des Signalstroms
1 2 3 4 PAL
L- L+ I+ I-
1 2 3 4
– +
Bedeutung
Erde
Signal +
Signal -
nicht belegt
