Klemmen

Verfügbare Gerätestecker

Versorgungsspannung

14

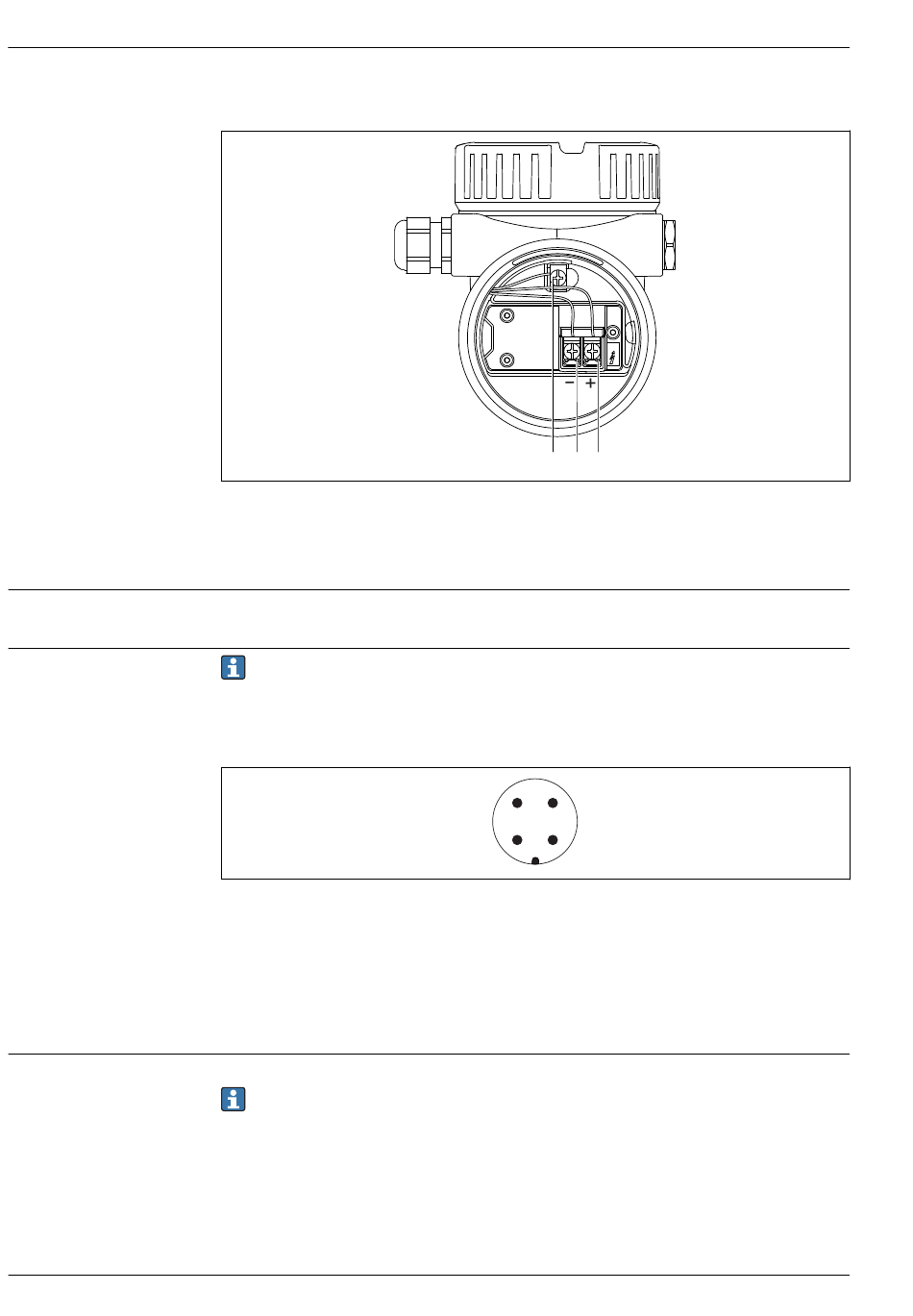

Zweikammer Gehäuse L-Form
 6 Anschlussklemmen und Erdungsklemme im Anschlussraum
1 Plus-Klemme
2 Minus-Klemme
3 interne Erdungsklemme
• Versorgungsspannung und interne Erdungsklemme: 0,5 ... 2,5 mm
• Externe Erdungsklemme: 0,5 ... 4 mm
Bei Geräten mit Stecker muss das Gehäuse zum Anschluss nicht geöffnet werden.
Beiliegende Dichtungen verwenden, um das Eindringen von Feuchtigkeit in das Gerät zu ver-
hindern.
Geräte mit M12-Stecker
 7 Sicht auf die Steckverbindung am Gerät
1 APL-Signal –
2 APL-Signal +
3 Schirm
4 nicht belegt
Für Geräte mit M12-Stecker sind verschiedene M12-Buchsen als Zubehör erhältlich.
APL Leistungsklasse A (9,6 ... 15 V
Der APL-Field-Switch muss sicherheitstechnisch geprüft sein (z. B. PELV, SELV, Class 2) und
den jeweiligen Protokollspezifikationen genügen.
Micropilot FMR60B PROFINET mit Ethernet-APL
3 2 1
2 (20 ... 12 AWG)
4 3
1 2
540 mW)
DC
A0045842
2 (20 ... 14 AWG)
A0011175
