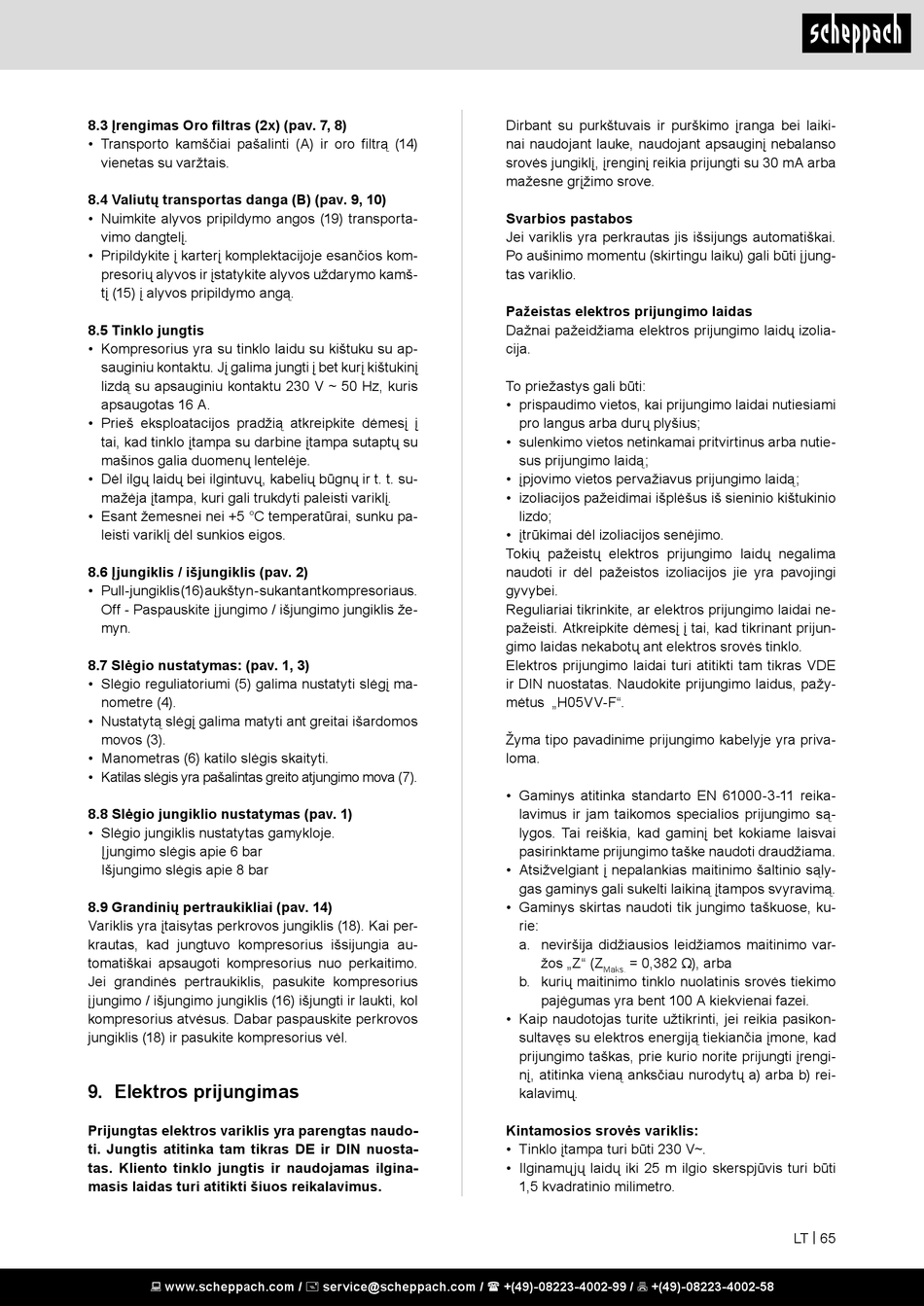

8.3 Įrengimas Oro filtras (2x) (pav. 7, 8)
• Transporto kamščiai pašalinti (A) ir oro filtrą (14)
vienetas su varžtais.
8.4 Valiutų transportas danga (B) (pav. 9, 10)
• Nuimkite alyvos pripildymo angos (19) transporta-
vimo dangtelį.
• Pripildykite į karterį komplektacijoje esančios kom-
presorių alyvos ir įstatykite alyvos uždarymo kamš-
tį (15) į alyvos pripildymo angą.
8.5 Tinklo jungtis
• Kompresorius yra su tinklo laidu su kištuku su ap-
sauginiu kontaktu. Jį galima jungti į bet kurį kištukinį
lizdą su apsauginiu kontaktu 230 V ~ 50 Hz, kuris
apsaugotas 16 A.
• Prieš eksploatacijos pradžią atkreipkite dėmesį į
tai, kad tinklo įtampa su darbine įtampa sutaptų su
mašinos galia duomenų lentelėje.
• Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t. t. su-
mažėja įtampa, kuri gali trukdyti paleisti variklį.
• Esant žemesnei nei +5 °C temperatūrai, sunku pa-
leisti variklį dėl sunkios eigos.
8.6 Įjungiklis / išjungiklis (pav. 2)
• Pull-jungiklis (16) aukštyn - sukant ant kompresoriaus.
Off - Paspauskite įjungimo / išjungimo jungiklis že-
myn.
8.7 Slėgio nustatymas: (pav. 1, 3)
• Slėgio reguliatoriumi (5) galima nustatyti slėgį ma-
nometre (4).
• Nustatytą slėgį galima matyti ant greitai išardomos
movos (3).
• Manometras (6) katilo slėgis skaityti.
• Katilas slėgis yra pašalintas greito atjungimo mova (7).
8.8 Slėgio jungiklio nustatymas (pav. 1)
• Slėgio jungiklis nustatytas gamykloje.
Įjungimo slėgis apie 6 bar
Išjungimo slėgis apie 8 bar
8.9 Grandinių pertraukikliai (pav. 14)
Variklis yra įtaisytas perkrovos jungiklis (18). Kai per-
krautas, kad jungtuvo kompresorius išsijungia au-
tomatiškai apsaugoti kompresorius nuo perkaitimo.
Jei grandinės pertraukiklis, pasukite kompresorius
įjungimo / išjungimo jungiklis (16) išjungti ir laukti, kol
kompresorius atvėsus. Dabar paspauskite perkrovos
jungiklis (18) ir pasukite kompresorius vėl.

9. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudo-
ti. Jungtis atitinka tam tikras DE ir DIN nuosta-
tas. Kliento tinklo jungtis ir naudojamas ilgina-
masis laidas turi atitikti šiuos reikalavimus.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Dirbant su purkštuvais ir purškimo įranga bei laiki-
nai naudojant lauke, naudojant apsauginį nebalanso
srovės jungiklį, įrenginį reikia prijungti su 30 mA arba
mažesne grįžimo srove.
Svarbios pastabos
Jei variklis yra perkrautas jis išsijungs automatiškai.
Po aušinimo momentu (skirtingu laiku) gali būti įjung-
tas variklio.
Pažeistas elektros prijungimo laidas
Dažnai pažeidžiama elektros prijungimo laidų izolia-
cija.
To priežastys gali būti:
• prispaudimo vietos, kai prijungimo laidai nutiesiami
pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutie-
sus prijungimo laidą;
• įpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio
lizdo;
• įtrūkimai dėl izoliacijos senėjimo.
Tokių pažeistų elektros prijungimo laidų negalima
naudoti ir dėl pažeistos izoliacijos jie yra pavojingi
gyvybei.
Reguliariai tikrinkite, ar elektros prijungimo laidai ne-
pažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijun-
gimo laidas nekabotų ant elektros srovės tinklo.
Elektros prijungimo laidai turi atitikti tam tikras VDE
ir DIN nuostatas. Naudokite prijungimo laidus, pažy-
mėtus „H05VV-F".
Žyma tipo pavadinime prijungimo kabelyje yra priva-
loma.
• Gaminys atitinka standarto EN 61000-3-11 reika-
lavimus ir jam taikomos specialios prijungimo są-
lygos. Tai reiškia, kad gaminį bet kokiame laisvai
pasirinktame prijungimo taške naudoti draudžiama.
• Atsižvelgiant į nepalankias maitinimo šaltinio sąly-
gas gaminys gali sukelti laikiną įtampos svyravimą.
• Gaminys skirtas naudoti tik jungimo taškuose, ku-
rie:
a. neviršija didžiausios leidžiamos maitinimo var-
žos „Z" (Z = 0,382 Ω), arba
Maks.
b. kurių maitinimo tinklo nuolatinis srovės tiekimo
pajėgumas yra bent 100 A kiekvienai fazei.
• Kaip naudotojas turite užtikrinti, jei reikia pasikon-
sultavęs su elektros energiją tiekiančia įmone, kad
prijungimo taškas, prie kurio norite prijungti įrengi-
nį, atitinka vieną anksčiau nurodytų a) arba b) rei-
kalavimų.
Kintamosios srovės variklis:
• Tinklo įtampa turi būti 230 V~.
• Ilginamųjų laidų iki 25 m ilgio skerspjūvis turi būti
1,5 kvadratinio milimetro.
LT | 65
