BLA 50A-001-S115
Balluff Light Array
4
Bedienung und Auswahl der Messmodi (Fortsetzung)
Status
eingelernter Wert
Nummer des
Objekts
Status:
+ = Objektnummer aktiv
– = Objektnummer nicht aktiv
T = Teach (Objekt einlernen)

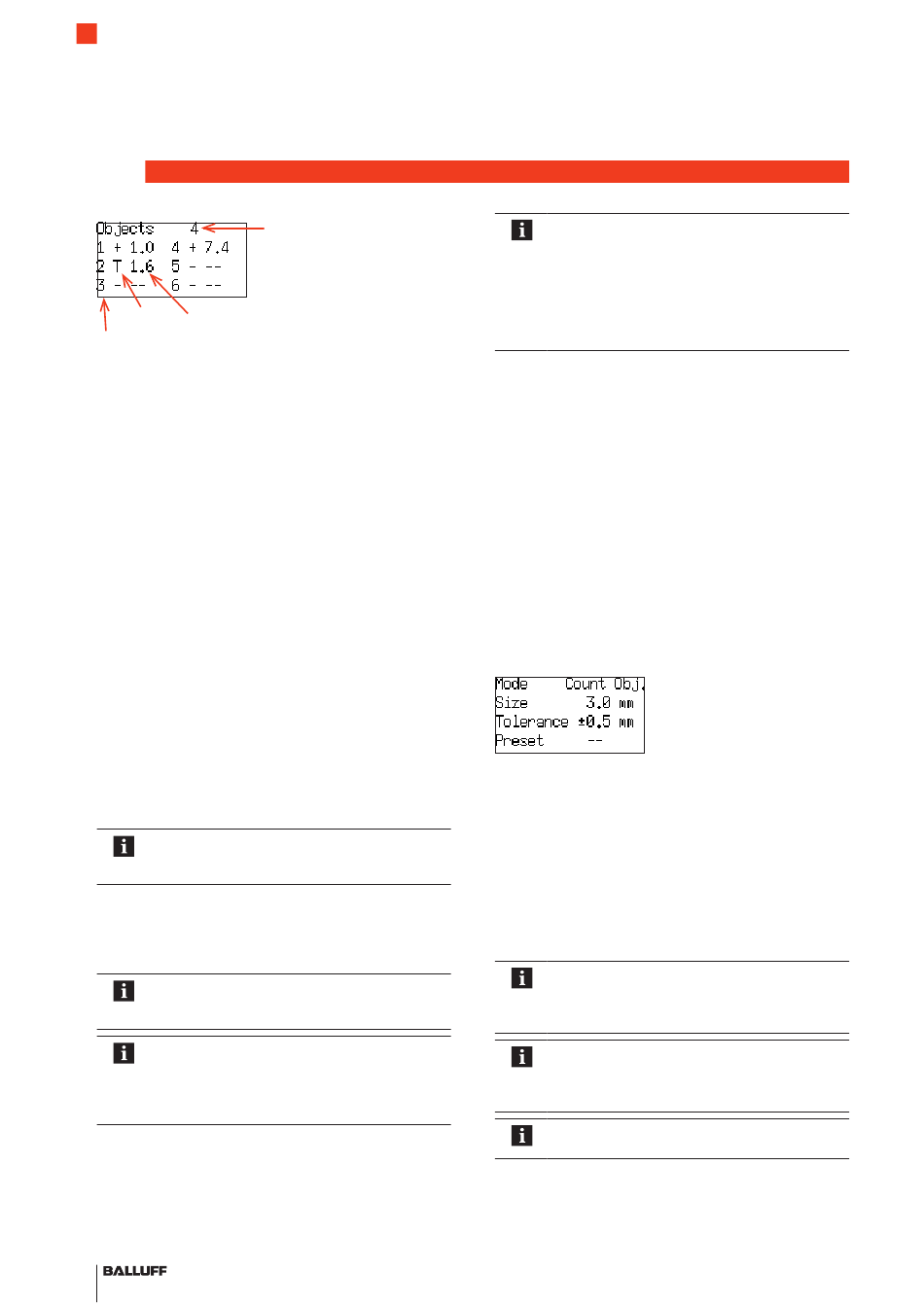

Bild 4-8: Objekte einlernen
Werte automatisch bestimmen:
– Nach Aufruf des Menüpunktes Objects blinkt der
Status des ersten Objektes.
1. Mit den Pfeiltasten T für Teach (Einlernen) wählen
2. Objekt im Lichtband positionieren.
3. Mit OK bestätigen.
– Bei erfolgreichem Teach wird „+" als Status und der
eingelernte Wert angezeigt. Die Objektnummer oben
rechts im Display ändert sich von 7 (unbekanntes
Objekt) auf die gerade eingelernte Objektnummer. Der
Wert wird automatisch gespeichert.
– Der Cursor (blinkende Stelle) springt zum zweiten
Objekt.
4. Prozedur solange wiederholen, bis alle gewünschten
Objekte eingelernt sind.
Mit OK kann ein Objekt übersprungen werden.
–
– Mit C kann man wieder in die übergeordnete Menüe-
bene (Digital outputs) zurückspringen.
Werte manuell eingeben:
1. Sooft OK drücken, bis der einzustellende Wert blinkt.
Die Cursorposition durchläuft zuerst alle sechs
Status-Felder bevor sie zum Wert des ersten
Objekts wechselt.
2. Mit den Pfeiltasten den Wert einstellen (in
0,1-mm-Schritten)
3. Mit OK bestätigen
– Der Status wird automatisch auf + (Objektnummer
benutzt) gesetzt.
Zum Deaktivieren eines Objektes setzt man
Status auf „-". Der Teach-Wert wird nicht mehr
angezeigt, bleibt aber intern gespeichert.
Die Werte bleiben auch nach dem Ausschalten
des Gerätes oder nach einer Signalnormierung
(Device settings → Normalize) erhalten. Sie
werden nur bei Device settings → RESET
settings gelöscht.
12 deutsch
Nummer des aktuell im Licht-
weg befindlichen Objekts
Die eingelernten Objekte gelten nur für erken-
nende Modi, nicht für zählende Modi. Einge-
lernte Objekte bleiben aber gespeichert, wenn
man auf einen zählenden Modus (Count Obj.
oder Count Slit) umschaltet und stehen nach
einer neuerlichen Umschaltung auf einen erken-
nenden Modus unverändert wieder zur Verfü-
gung.
4.4.4 Zählende Modi
Alternativ zur Objekterkennung kann das BLA auch die
Anzahl der gleichzeitig im Lichtband befindlichen Objekte
bestimmen.
Die Digitalausgänge können dabei so belegt werden, dass
entweder die ermittelte Anzahl oder das Resultat des
Vergleichs mit einer voreingestellten Soll-Anzahl ausgege-
ben wird.
Es kann entweder die Anzahl der Objekte (definiert über
ihren Außendurchmesser) oder die der Schlitze (definiert
über ihren Innendurchmesser/Schlitzbreite) im Lichtband
bestimmt werden. Dazu ist unter Digital Outputs im
Unterpunkt Object mode entweder Count Obj. oder
Count Slit auswählen. Der ausgewählte Modus wird in der
Messwertanzeige unter DO (Digital outputs) mit CO bzw.
CS angezeigt.
Bild 4-9: Einstellungsbeispiel: Bei dieser Einstellung wird die Anzahl
der Objekte mit Durchmesser 3,0 ±0,5 mm ausgegeben.
Objekte außerhalb der Toleranz werden ignoriert.
Als Parameter sind Objektdurchmesser bzw. Schlitzbreite
(Size) und die gewünschte Toleranz einstellbar.
Es werden dann nur Objekte gezählt, die die eingestellte
Größenbedingung erfüllen.
Falls alle Objekte unabhängig von ihrer Größe erfasst
werden sollten, so lässt man Size und Tolerance frei (- -).
In der Messwertanzeige wird dies mit der Anzeige "All"
statt eines eingestellten Zahlenwertes signalisiert.
Bei der Voreinstellung „- -" für alle drei Parame-
ter Size, Tolerance und Preset wird die Anzahl
aller Objekte unabhängig von ihrer Größe aus-
gegeben.
Die Werte für Size und Tolerance im Zählmo-
dus müssen manuell mit den Pfeiltasten einge-
stellt werden. Sie können nicht über Object
teach automatisch bestimmt werden.
Die unter Object teach eingelernten Werte
werden in Zählmodus ignoriert.
Eine eingestellte Toleranz wird auch in der Messwertan-
zeige angezeigt:
