maco MULTI-MATIC Montageanleitung Seite 60

Montage am Blendrahmen

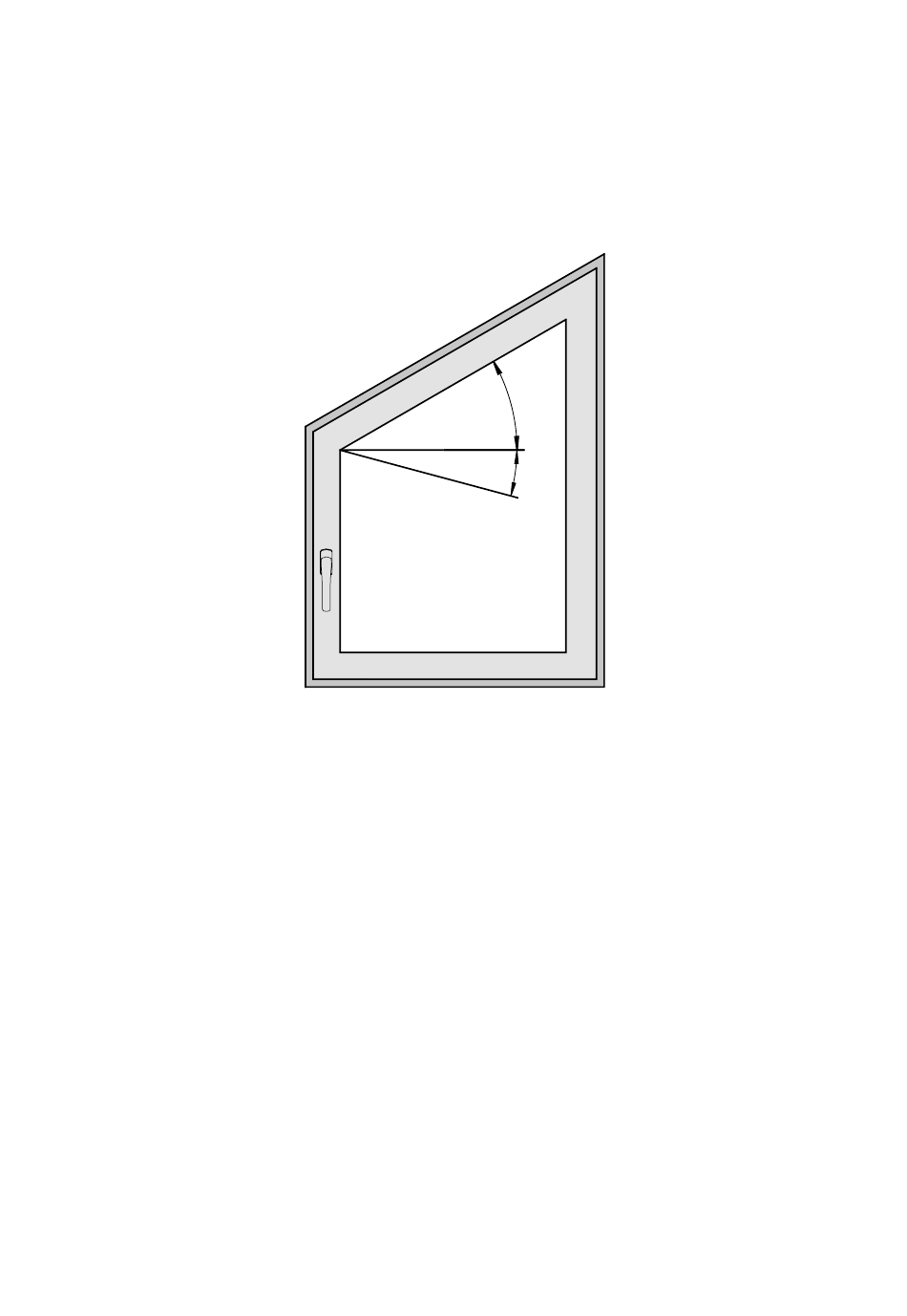

Abb. 3
Anwendungsbereich der Frässchablone für Schräg fenster schere (s. Abb. 3):
Die Frässchablonen können von -15° bis +30° verwendet werden. Für Fenster mit einem Neigungswinkel über
30° muss der Anschlagklotz entfernt und das Maß laut Abb. 2 (S. 59) markiert werden oder beigepackte Kle-
belehre verwenden!
Achtung!
Die Frässchablonen haben einen gelben Anschlagklotz. Falls die Falzluft nicht genau der Fensterkonstruk-
tion entspricht, dürfen diese Toleranzen nicht mit dem Anschlag ausgeglichen werden! Verwenden Sie dafür
Beilagen.
Schließteile: müssen in der Schräge angerissen werden. Für Schließteile getriebeseitig und waagrecht unten,
Lehre vom 1-flgl. Fenster. Bei Schließteil bandseitig – Mittelver s chlusslehre bandseitig unten bei Ecklager an-
legen, das Schließteil mit dem Halter für waagrecht einlegen und festschrauben.
Ecklager: Ecklagerbohrungen siehe Anschlaghinweis für 1-flgl. Fenster.
60
+30°
–15°
–15° bis +30°
Frässchablone unverstellt
verwenden!
