maco MULTI-MATIC Montageanleitung Seite 22

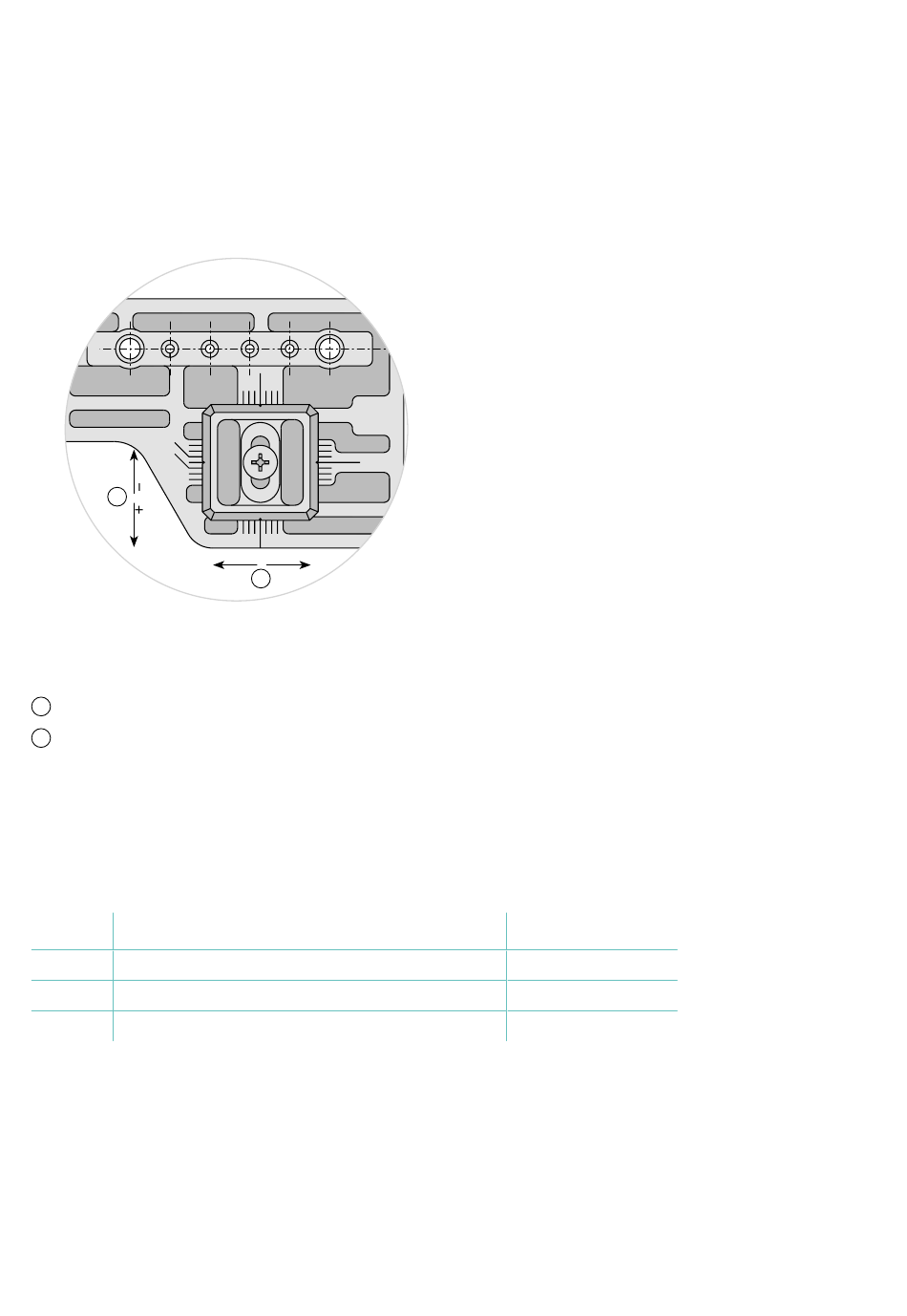

Einstellen der Lehre MULTI für PVC Eck- und Scherenlager
18
22
1
Anschlag:
1
B lendrahmenbohrlehre auf vorhandenen Überschlag einstellen (siehe Skizze oben).
2
J e nach Falzluft Anschlagbacken der Lehre verstellen (mehr Falzluft: Verstellung ins Plus, weniger Falzluft:
Verstellung ins Minus).
Lehre anlegen und mit 3 oder 7 mm Bohrer vorbohren.
Es können mit der gleichen Lehrenein stellung Eck- und Scherenlager links und rechts gebohrt werden.
No Blendrahmen-Bohrlehre
28597 für Scheren- und Ecklager selbstspannend
21958 für Scheren- und Ecklager mit 3 mm Zapfen
21694 für Scheren- und Ecklager mit 7 mm Zapfen
22
20
– +
2
Grundeinstellung entspricht
20 mm Überschlag und 12 mm Falzluft.
Bohrdurchmesser
7 mm
3 mm
7 mm
