maco MULTI-MATIC Montageanleitung Seite 18

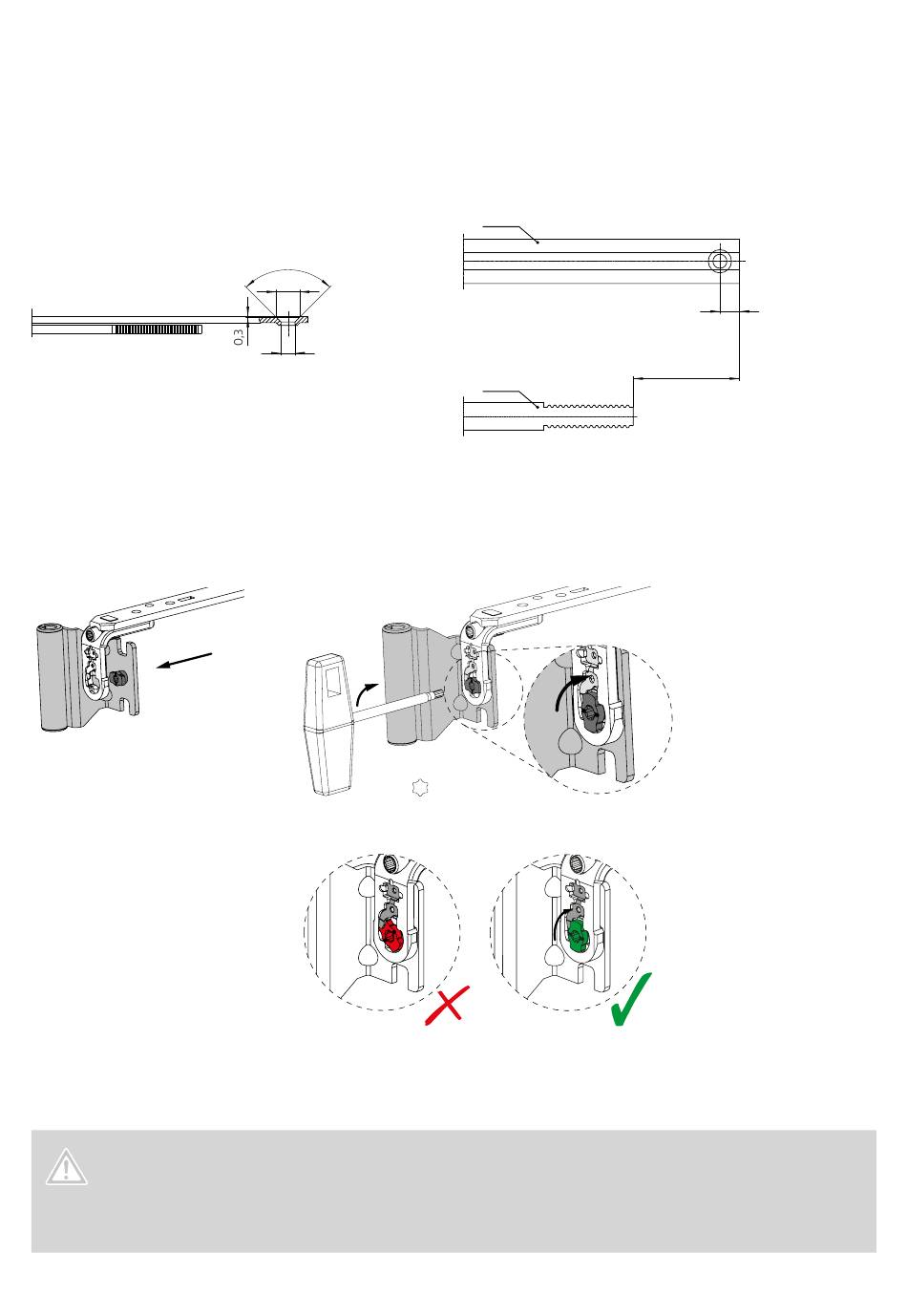

Abb. 1 - Stanzbild
90°
20
Abb. 2 - Bajonettverbindung
GEFAHR!
Sicherheitsbauteil - Verarbeitung ist strikt zu beachten! Ansonsten ist ein Herausfallen des Fenster-
flügels möglich! Eine Demontage ist nicht zulässig!
18
90°
8,3
5
20
90 °
Stulp
90°
Riegel
90°
20
90 °
7
38
90 °
