Rundbogenfenster 2-flügelig MM

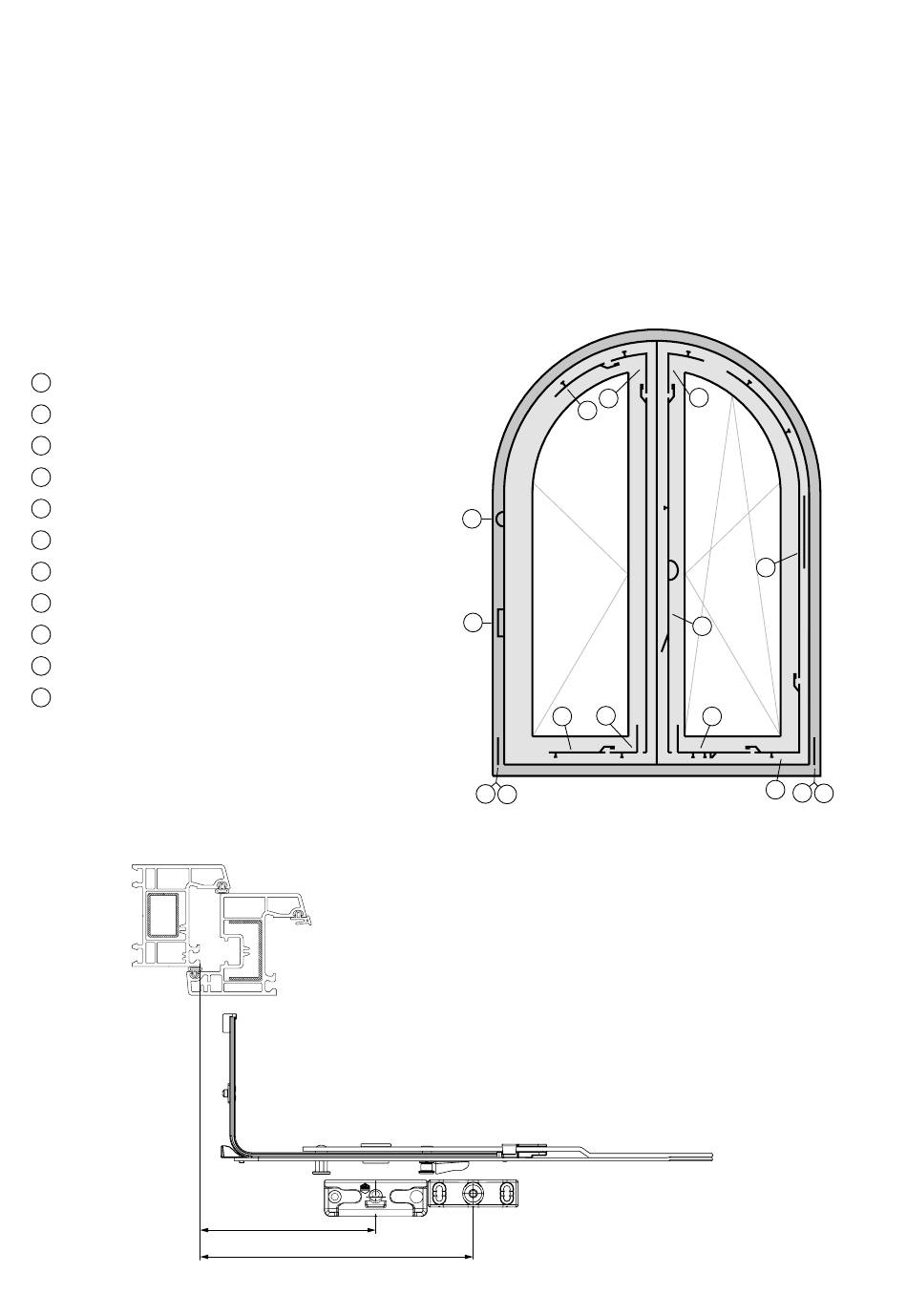

Zur Getriebeauswahl bei 2-flügeligen Rundbogenfenstern ist die FFH bis zum Stich anzugeben.
1
Getriebe
2
Eckumlenkung für Schrägfenster
3
Eckumlenkung
4
Eckumlenkung für Rundbogen waagrecht
5 Eckumlenkung senkrecht
6 Schere für Rundbogen
7 Mittelverschluss
8 Ecklager
9 Ecklagerband
10 Drehband Rundbogen
11 Anpressverschluss
Abb. 1
48
115
180
2
7
10
11
5
7
8 9
2
6
1
4
3
8 9
