Montage Riegelschließteil
Riegelschließteile bei eingehängtem Drehflügel anzeichnen und montieren oder Lehre 21398 verwenden.
Einbau von Drehband, Eck- und Scherenlager
1. Drehbandstulp in die Beschlagsnut einlegen und verschrauben.
2. Drehlager für Drehbandstulp einhängen.

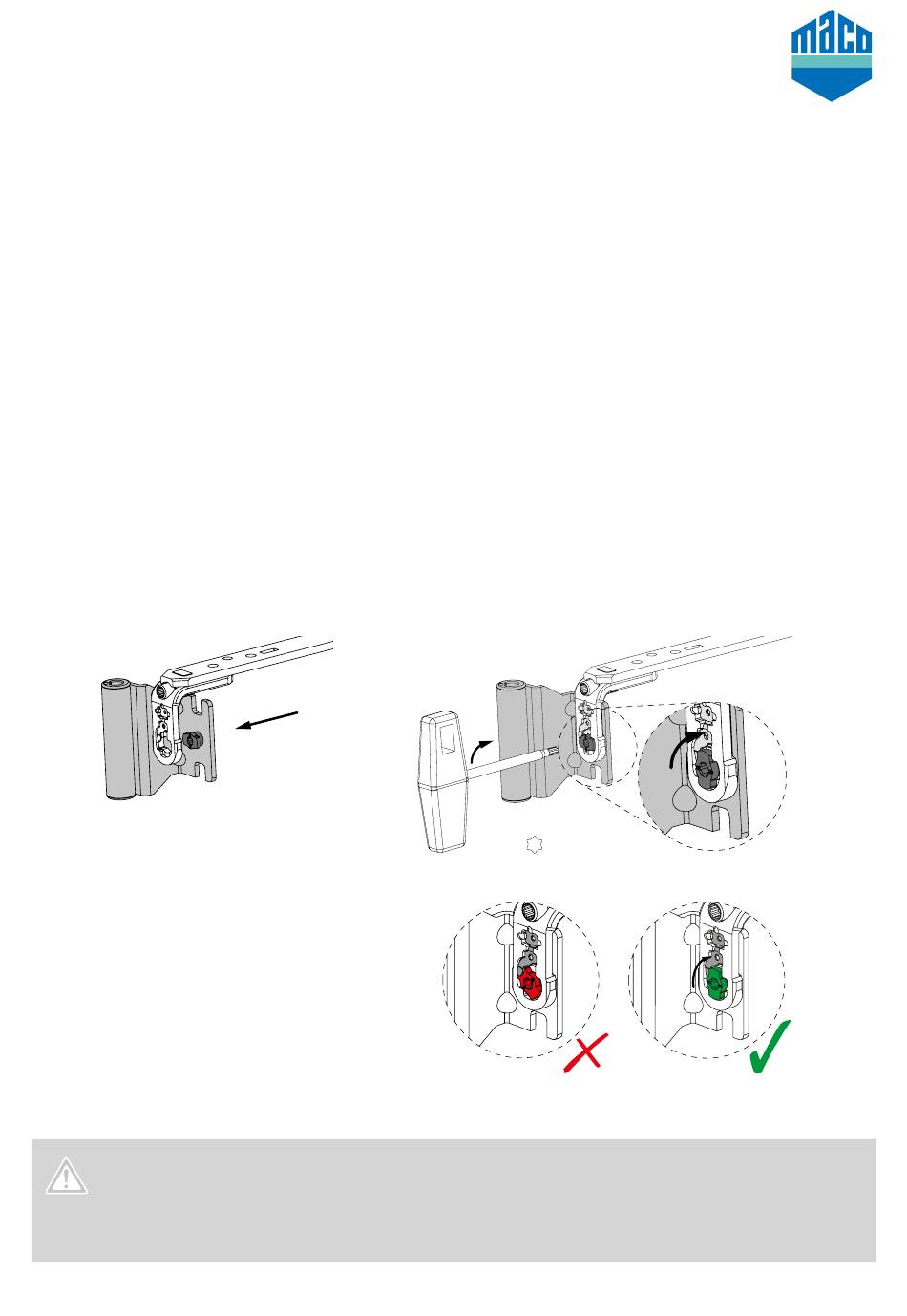

3. B andwinkel auf Tragebügel auf s tecken und den Bajonettverschluss mit TX20 verdrehen (s. Abb. 1).
20
4. Ecklagerband und Eck- sowie Scherenlager, wie bei Dreh-Kipp-Beschlag beschrieben, vorbohren und
montieren.
Abb. 1
GEFAHR!
Sicherheitsbauteil - Verarbeitung ist strikt zu beachten! Ansonsten ist ein Herausfallen des Fenster-
flügels möglich! Eine Demontage ist nicht zulässig!
90°
90 °
90°
20
20
90°
90 °
90 °
33
