Einbau - maco MULTI-MATIC Montageanleitung

Einbau von 2-flgl. Beschlagsteilen MM-KS

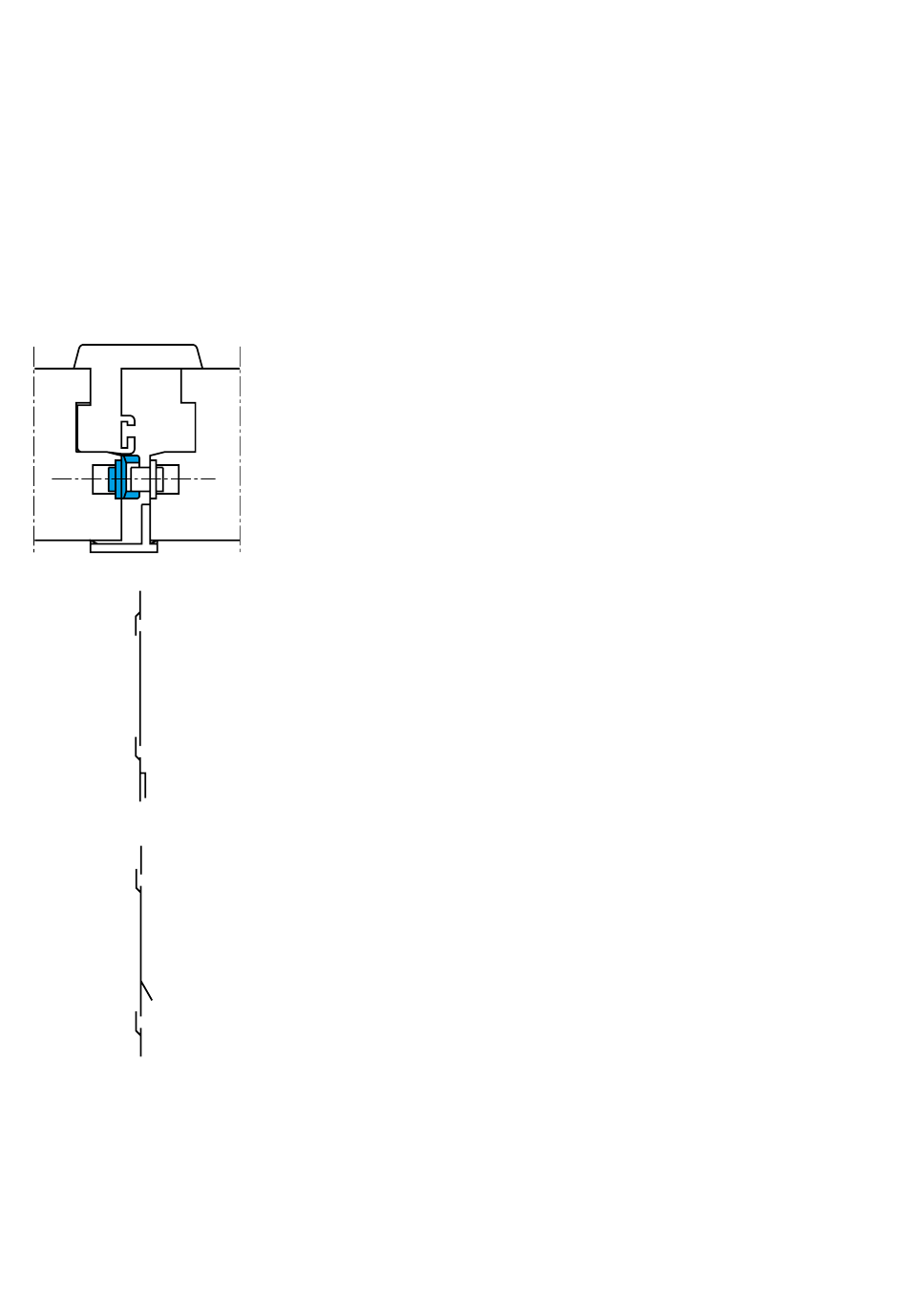

Stulpflügelgetriebe mit montierten Schließteilen
Einbau der Kantriegel
1. Schließteile mit Lehre positionieren und verschrauben.
2. Kantriegel oben und unten anlegen und verschrauben.
32
Anschlag bei Verwendung fixer Getriebe:
1. O beren Endverschluss einlegen und verschrauben*.
2. S tulpflügelgetriebe mit offenem Spreizhebel ablängen – gleiche
Länge wie DK-Getriebe fix*. Spreizhebel schließen und Stulpflügel-
getriebe verschrauben.
Anschlag bei Verwendung variabler Getriebe:
FFH 841 - 1250
1. Endverschluss oben einlegen*.
2. Endverschluss unten einlegen*.
3. M ittelteil mittenfixiert ablängen, einlegen
(Kerbe gegenüber Griffmitte) und verschrauben.
FFH 1251 - 1750
FFH 1751 - 2250
1. Endverschluss oben und unten einlegen*.
2. M ittelteil mit offenem Spreizhebel ablängen, mit
geschlossenem Spreizhebel einlegen (Kerbe gegenüber Griffmitte)
und verschrauben.
* F FB und FFH von 800 mm ist eine Empfehlung von MACO, Angaben vom
Profilhersteller beachten!
