maco MULTI-MATIC Montageanleitung Seite 42

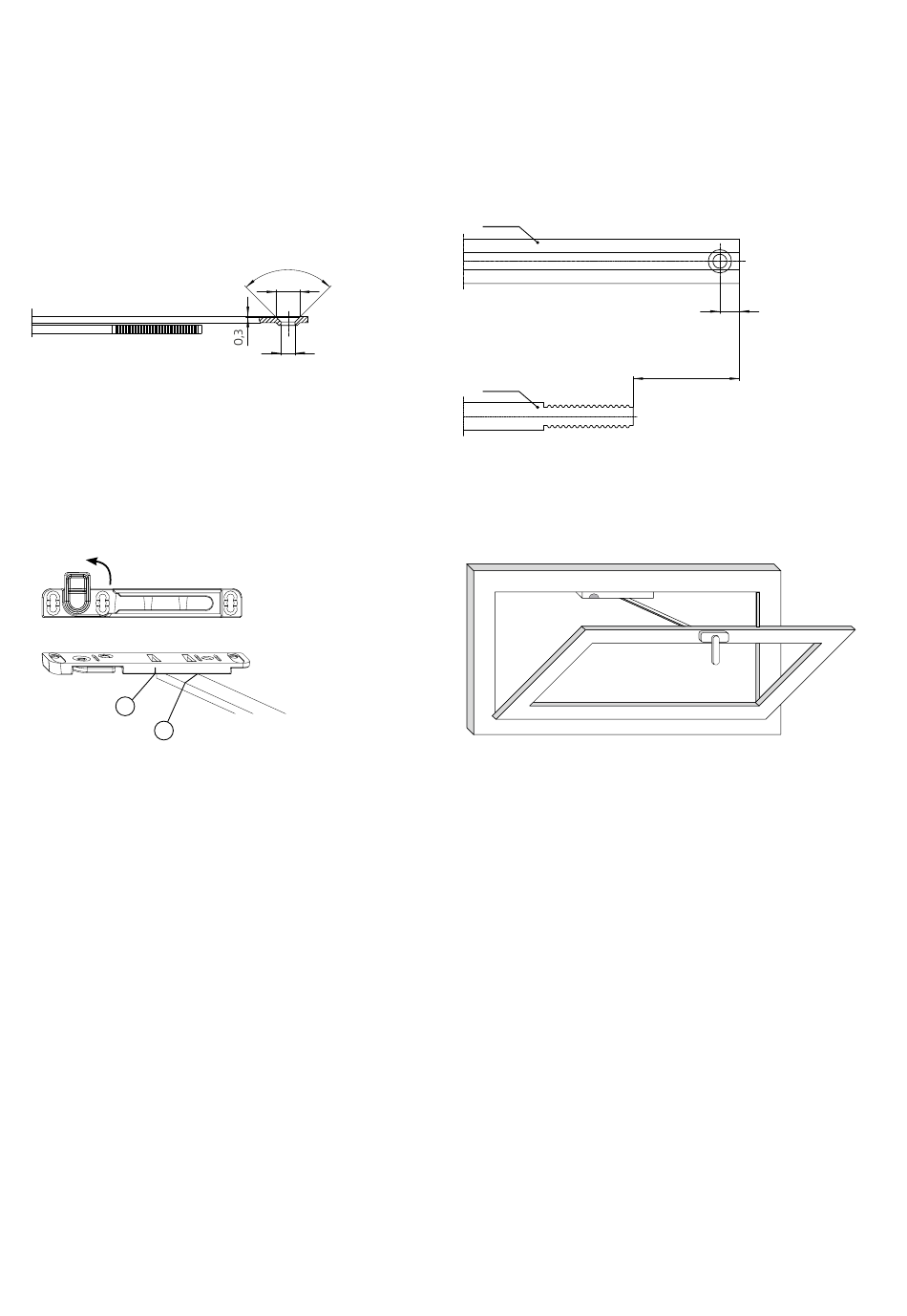

Stanzbild
Abb. 1
2
1
Einhängen der Kippschere
1. B eim Einhängen den Fenstergriff in die Putzstellung bringen (Abb. 2).
2. D as Sicherungsplättchen am Kippscherengehäuse öffnen und den Scherenarm einhängen (Abb. 1).
3. D en Fenstergriff in die Kippstellung bringen (Abb. 2) und das Sicherungsplättchen wieder schließen
(Abb. 1).
Aushängen der Kippschere
1. B eim Aushängen im gekippten Zustand das Sicherungsplättchen öffnen (Abb. 1).
2. F lügel schließen, den Griff in die Putzstellung bringen und den Flügel öffnen (Abb. 2).
42
90°
8,3
5
Stulp
Riegel
Abb. 2
schließen
7
38
putzen
kippen
