Rundbogenbeschlag bei Verwendung für Segment-, Schräg- oder
Korbbogenfenster
Flügelmontage

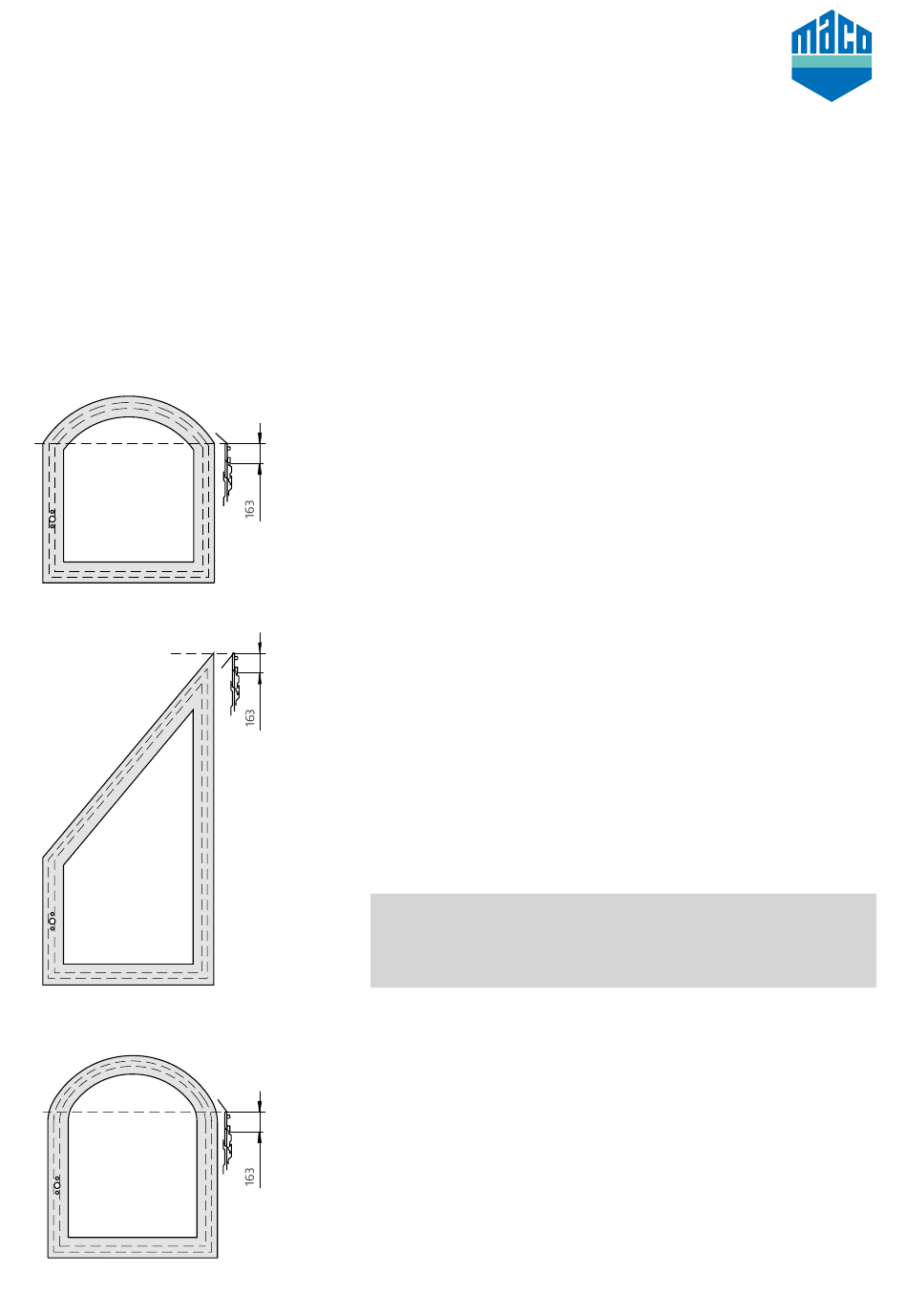

Kerbmarke der Rundbogenschere 163 mm unterhalb Beginn der Rundung positionieren!
Segmentbogenfenster
Bei einer Bogenlänge ab 1000 mm getriebeseitig Eckumlenkung
für Schrägfenster verwenden und mit Mittelverschluss verlän-
gern. Bei Segmentbogenfenster kann nur die Rundbogenschere
620 verwendet werden. Anwendungsbereich bandseitig ändert
sich um 163 mm.
Schrägfenster
Bei Anwendungsbereichen größer +50° bzw. kleiner -15° kann
kein Verschlusspunkt in der Schräge gesetzt werden. Bei Schräg-
fenstern kann nur die Rundbogenschere 620 verwendet werden!
Anwendungsbereich bandseitig ändert sich um 163 mm.
Achtung: Der max. Winkel von +50° bzw. -15° ist nicht
mit allen Profilen erreichbar!
Korbbogenfenster
Als Mittelverschluss kann entweder bandseitig die Rundbogen-
schere 1250 oder getriebeseitig die Rundbogen-Zweitschere ver-
wendet werden. Anwendungsbereich bandseitig ändert sich um
163 mm.
