maco MULTI-MATIC Montageanleitung Seite 59

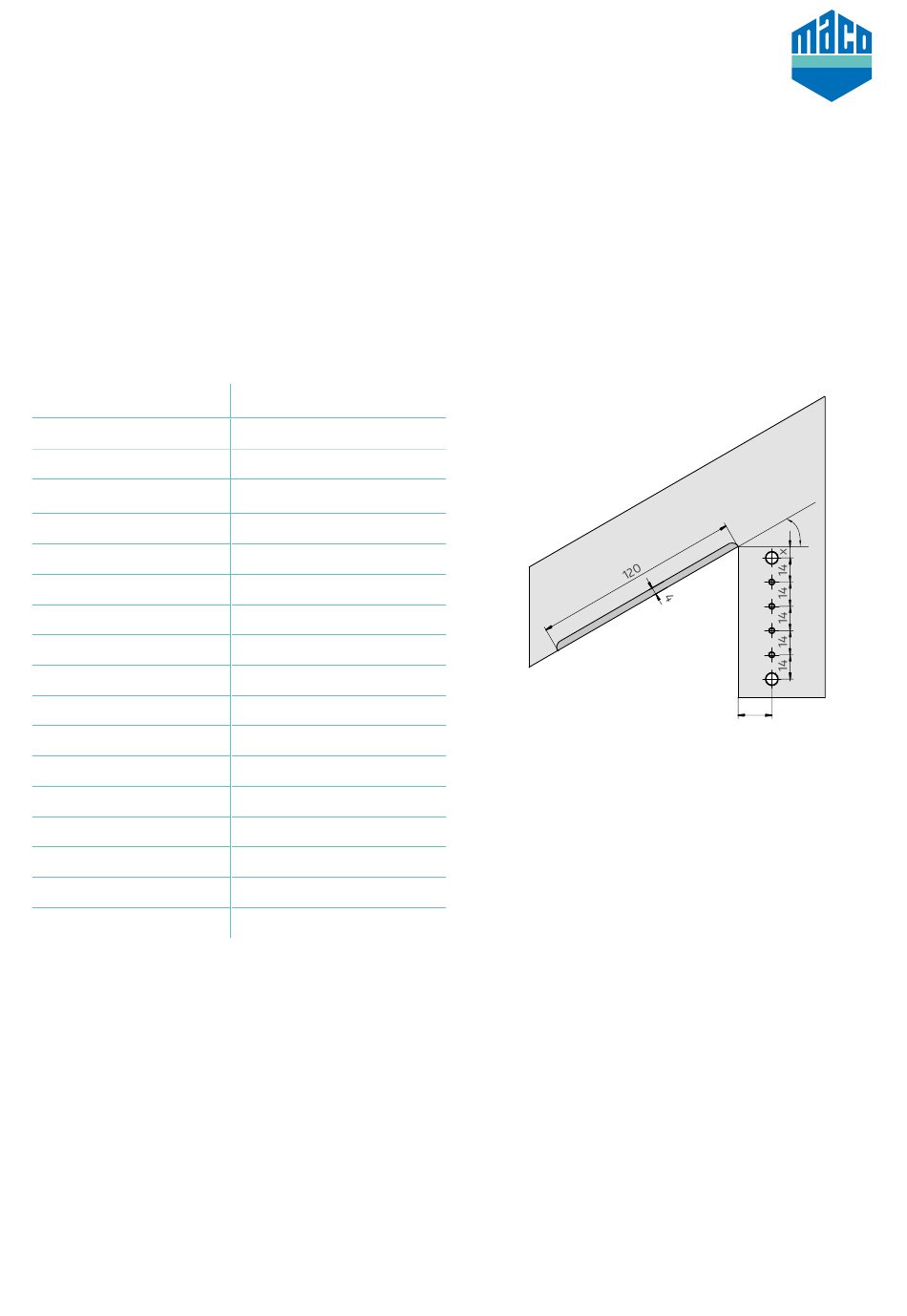

Scherenlager bohrung
Maximale Ausfräsung bei 50°.
Frästiefe (4 mm) verringert sich bei abnehmendem Winkel. Es ist darauf zu achten, ob das Profil diese Fräsung
zulässt!
Überschlag
18 mm
20 mm
Neigungs winkel
50°
45°
40°
35°
30°
25°
20°
15°
10°
5°
0°
-5°
-10°
-15°
Maß A
17,5
19,5
Maß x bei Falzluft 12
15
12
10
8
7
6
5
4
3
3
2
2
2
1
Abb. 2
x
A
59
