maco MULTI-MATIC Montageanleitung Seite 44

Beschlagszusammenstellung MM
FFB
1 DK Getriebe 430
1 Endverschluss oben
1 Eckumlenkung 1 i.S.
1 DK Getriebe 660
1 Endverschluss oben
1 Eckumlenkung 1 i.S.
1 Schließteil
1 Hebeteil
1 DK Getriebe 840
1 Endverschluss oben
1 Eckumlenkung 1 i.S.
2 Schließteile
1 Hebeteil
Ab FFH 781 SV 235 verwenden;
zusätzl. ST notwendig!
1 DK Getriebe 1090
1 Endverschluss oben
1 Eckumlenkung 1 i.S.
1 Stulpverl. 235
3 Schließteile
1 Hebeteil
Ab FFH 1011 MV 1280V
anstatt SV 235 verwenden!
1 DK Getriebe 1340
1 Endverschluss oben
1 Eckumlenkung 1 i.S.
1 Mittelverschl. 1280V
3 Schließteile
1 Hebeteil
Ab FFH 1246 MV 1500V
anstatt 1280V verwenden!
1 DK Getriebe 1590
1 Endverschluss oben
1 Eckumlenkung 1 i.S.
1 Mittelverschl. 1500V
3 Schließteile
1 Hebeteil
Ab FFH 1481 SV 235 verwenden;
zusätzl. ST notwendig!
1 DK Getriebe 1700
1 Endverschluss oben
1 Eckumlenkung 1 i.S.
1 Mittelverschl. 1500V
1 Mittelverschl. 1280V
6 Schließteile
1 Hebeteil
1 DK Getriebe 1950
1 Endverschluss oben
1 Eckumlenkung 1 i.S.
1 Mittelverschl. 1500V
1 Mittelverschl. 1280V
6 Schließteile
1 Hebeteil
1 DK Getriebe 2200
1 Endverschluss oben
1 Eckumlenkung 1 i.S.
1 Mittelverschl. 1500V
1 Mittelverschl. 1280V
6 Schließteile
1 Hebeteil
44
370 - 620
1 Rundbogenschere 620 1 Rundbogenschere 1250
1 Eckumlenkung für 1 Eckumlenkung für
Rundbogen waagrecht Rundbogen waagrecht
1 i.S. Schließteil 1 i.S. Schließteil
2 Schließeile 4 Schließeile
1 Stulpverlängerung 235

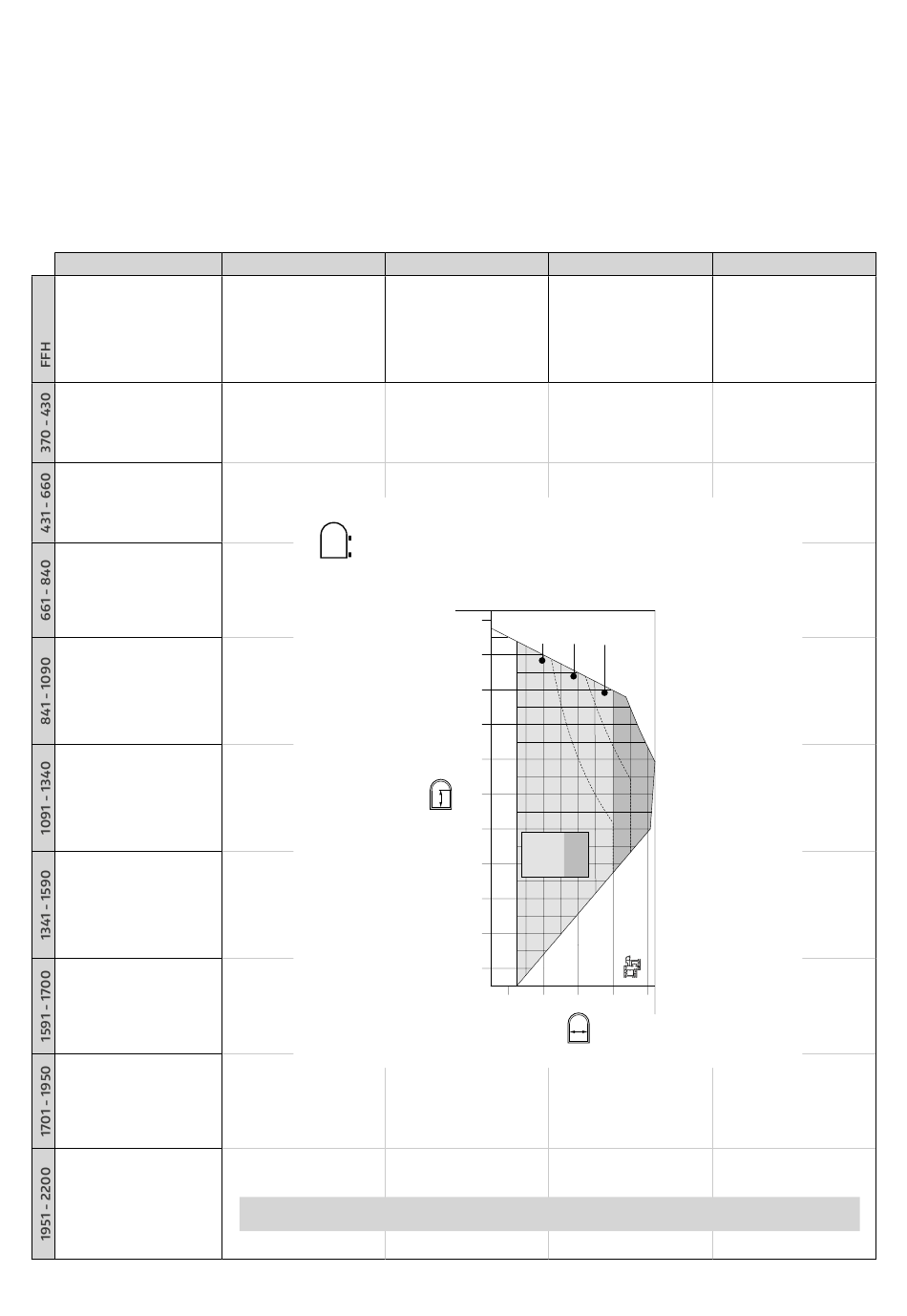

Anwendungsdiagramm für Rundbogen
bis 80 kg Flügelgewicht
Verwendung eines Hebeschließteils und Hebekeils ist zwingend erforderlich (s. Seite 48/Abb. 1)!
621 - 905 906 - 1140
1 Rundbogenschere 1250
1 Eckumlenkung für
Rundbogen waagrecht
1 i.S. Schließteil
4 Schließeile
1 Mittelverschluss 1280V
Ab FFB 1000 oder 60 kg
Zweitschere verwenden!
2450
2400
50 40 30 kg/m²
2200
2000
1800
1600
1400
1200
≤ 80 kg
≤ 1,9 m²
1000
800
600
400
400 600 800 1000 1200
1141 - 1250
1 Rundbogenschere 1250
1 Eckumlenkung für
Rundbogen waagrecht
1 i.S. Schließteil
4 Schließeile
1 Mittelverschluss 1500V
Ab FFB 1000 oder 60 kg
Zweitschere verwenden!
1250
