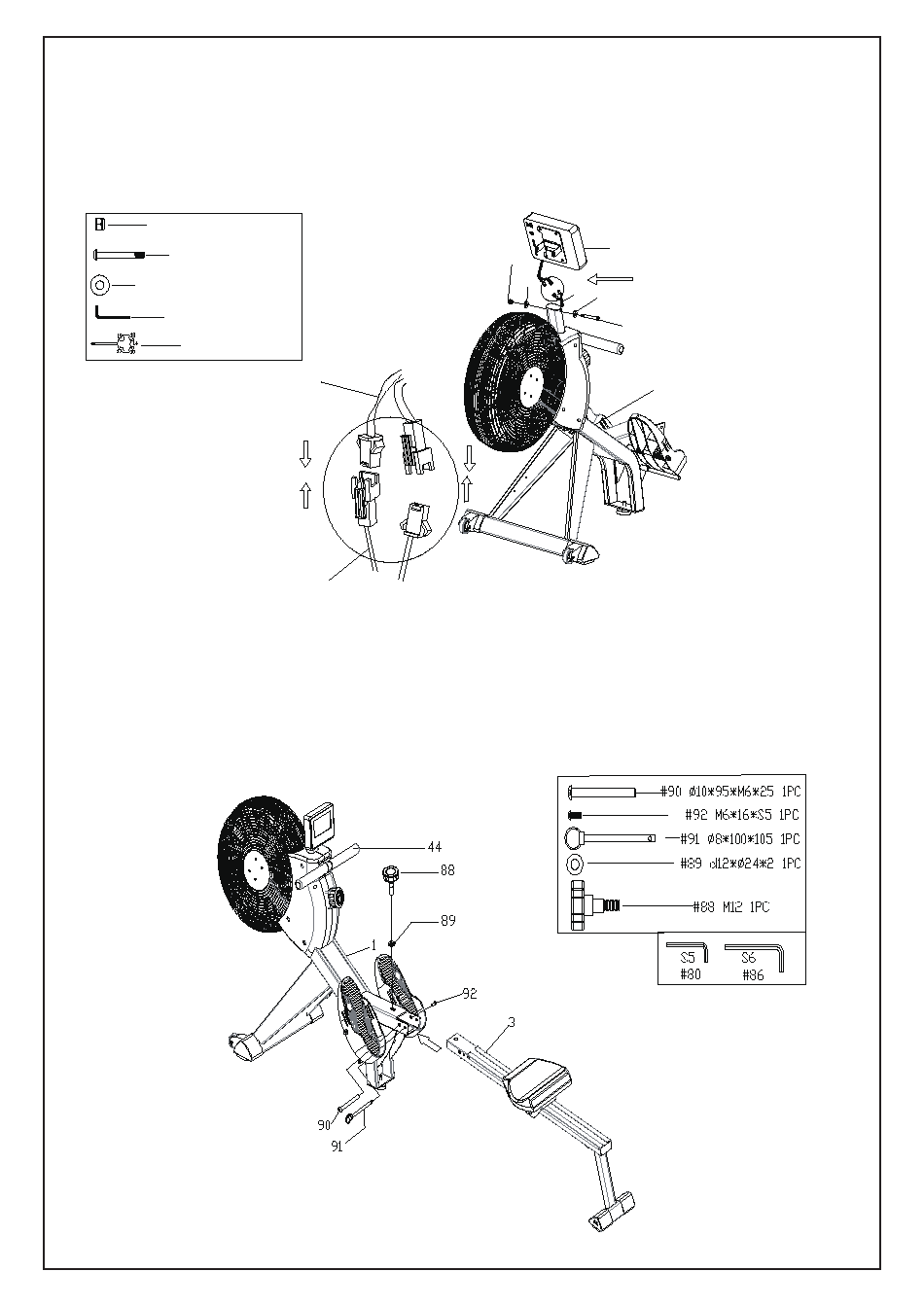

Schritt 4:
Schließen Sie zuerst die beiden Sensorkabel an und befestigen Sie dann die Konsole
(#68)am Hauptrahmen (#1). Führen Sie die Schraube (#70) und die Unterlegscheibe
OD12*ID6,5*1,5 (#82) in das Loch ein und schrauben Sie die Mutter (#41) in die Schraube
(#70). Zum Schluss verwenden Sie den Schraubenschlüssel (#80) und den Schrauben-
schlüssel (#81) zum Verriegeln.
#41 M 6 1pc
68
#70 M 6*70 1pc
72
71
#82 O D 12*I D 6. 5*1. 5 2pcs
80
71
#80
S 5
70
#81
S 10-19
68
1
80
Schritt 5:
Befestigen Sie die Gleitschiene (#3) am Hauptrahmen (#1) mit 1 Schraube (Nr. 90) und 1
Schraube (#92). Ziehen Sie die Schrauben mit dem Inbusschlüssel (# 80) und dem
Inbusschlüssel (# 86) fest und sichern Sie sie.
Befestigen Sie als nächstes die Oberseite der Gleitschiene (#3) am Hauptrahmen (#1) mit 1
Knopf (#88) und 1 Unterlegscheibe (#89) und setzen Sie dann den Zugstift (#91) ein.
