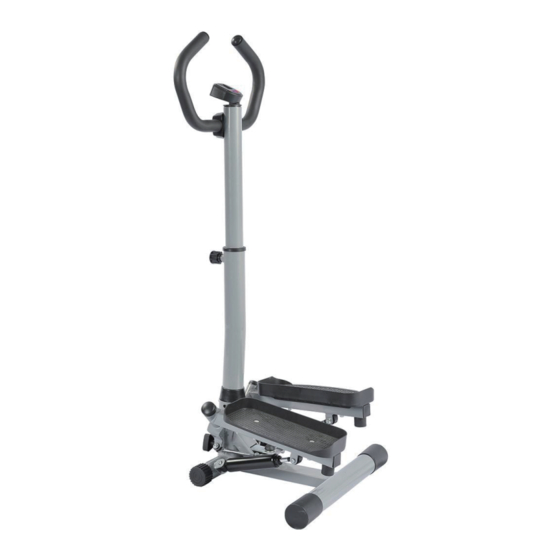

HOMCOM A90-279 Benutzerhandbuch
Verwandte Anleitungen für HOMCOM A90-279
Inhaltszusammenfassung für HOMCOM A90-279

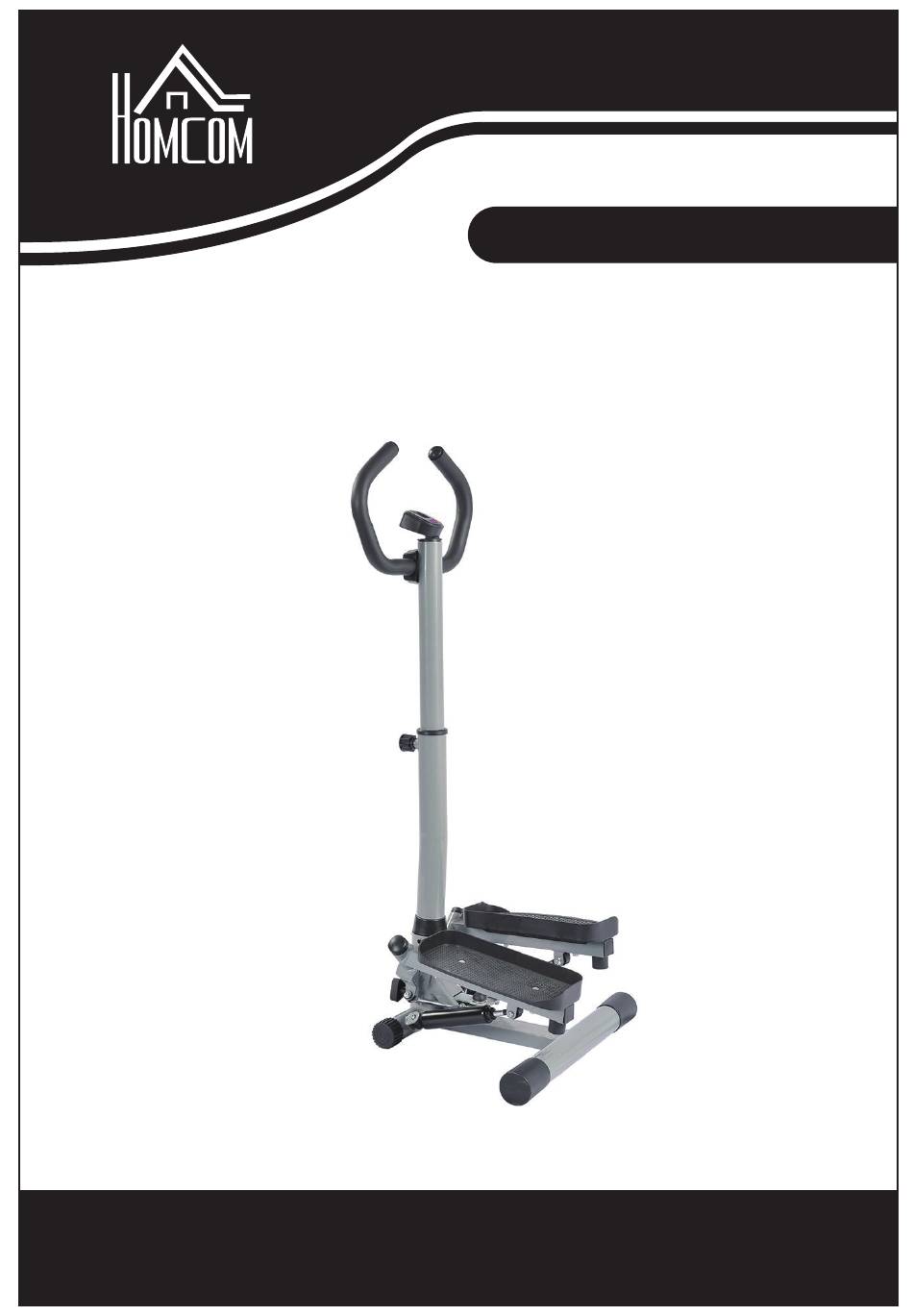

- Seite 1 INapc005_DE_EN A90-279_A90-279V01 STEPPER Benutzer-Handbuch *Das maximale Benutzergewicht beträgt 120 kg. IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY & INSTRUCTION MANUAL...
-
Seite 2: Instrucciones De Seguridad Importantes
INSTRUCCIONES DE SEGURIDAD IMPORTANTES SORGFÄLTIG LESEN! Bitte bewahren Sie dieses Handbuch zum einfachen Nachschlagen an einem sicheren Ort auf 1.Es ist wichtig, dass Sie dieses Handbuch vor der Montage und der Inbetriebnahme des Geräts vollständig lesen. Eine sichere und effektive Verwendung kann nur erreicht werden, wenn das Gerät ordnungsgemäß... -
Seite 3: Wartung/Inspektion
Achtung! 1.Wenn der Computer keine normalen Daten anzeigt, setzen Sie bitte die Batterie wieder ein. 2.Die Batterie muss aus dem Computer entnommen werden, um sie sicher zu entsorgen, sobald sie keine Energie mehr hat. 3.Dieses Handbuch ist auch für Geräte ohne Computer geeignet. PFLEGE Neutrales Reinigungsmittel kann in Wasser verdünnt, verwendet werden, mit dem feuchten Tuch vorsichtig abwischen, und dann mit einem trockenen Tuch... -
Seite 4: Explosionszeichnung
EXPLOSIONSZEICHNUNG... -
Seite 5: Ersatzteilliste
ERSATZTEILLISTE BESCHREIBUNG ANZ. BESCHREIBUNG ANZ. Hauptrahmen Unterlegscheibe aus Kunststoff Pedal-Stützrohr (L) T-förmige Stahlunterlegscheibe Pedal-Stützrohr (R) Unterlegscheibe aus Kunststoff Oberes Stativrohr Kunststoffstopfen Ø25 Unteres Stativrohr Flache Unterlegscheibe Ø19 Griffrohr Sicherungsring Pedal Unterlegscheibe aus Kunststoff Buchse Ø60 Sechskantschraube M12 x 80 Zugbolzen Flache Unterlegscheibe Ø12 Monitorsockel Mutter M12... - Seite 6 MONTAGEANWEISUNG Prüfen Sie nach dem Auspacken des Kartons, dass nichts fehlt. 1. Verriegeln Sie die hintere Endkappe (51) mit der Kreuzschraube (48) 2. Setzen Sie die Buchse (13) in das vordere Rohr des Grundkörpers ein...
- Seite 7 3. Verbinden Sie das untere Ständerrohr (5) mit dem oberen Ständerrohr (4) mit dem Zugstift (9) 4. Verbindungsleitung (44) durch die Ständerrohre verlegen 5. Verbinden Sie die Leitung des Hauptkörpers mit der Verbindungsleitung (44), die durch die Ständerrohre geführt wird 6.
- Seite 8 7. Führen Sie die obere Seite der Verbindungsleitung durch das Loch am Monitorsockel (10) 8. Montieren Sie die Griffstange mit der Innensechskantschraube M8 x 25 (45) 9. Verbinden Sie das obere Ende der Verbindungsleitung mit der Leitung des Monitors...
- Seite 9 10. Setzen Sie den Monitor (11) in den Monitorsockel (10) ein 11. Montieren Sie die Kunststoffabdeckung 12. Montieren Sie den Einstellknopf (14) am Grundkörper...
-
Seite 10: Spezifikationen
COMPUTER SPEZIFIKATIONEN: ZEIT........00:00-99:59 KALORIEN (CAL)....0.0-9999KCAL ZÄHLEN......0-9999 SCHRITTE/MIN....0-2000 Akku: Es wird 1 AAA 1,5 V-Batterie benötigt. Entfernen Sie den Batteriefachdeckel auf der Rück- seite des Computers; legen Sie 1 neue „AAA“-Batterie ein. Stellen Sie sicher, dass die Batterie richtig eingelegt sind und einen guten Kontakt zu den Klemmen hat. HINWEIS: Wenn Sie die Batterie entfernen, werden alle gespeicherten Monitorfunktionen gelöscht. -
Seite 11: Funktionen
BEDIENUNGSVERFAHREN: AUTO EIN/AUS: Der Computer schaltet sich ein, wenn eine beliebige Taste gedrückt wird oder wenn er einen Eingang vom Sensor erhält. Der Computer schaltet sich aus, wenn der Sensor keinen Signaleingang hat oder wenn ca. 4 Minuten lang keine Taste gedrückt wird. RÜCKSETZEN: Das Gerät kann durch einen Batteriewechsel oder durch Drücken der RÜCKSETZ-Taste für 3 Sekunden zurückgesetzt werden.
