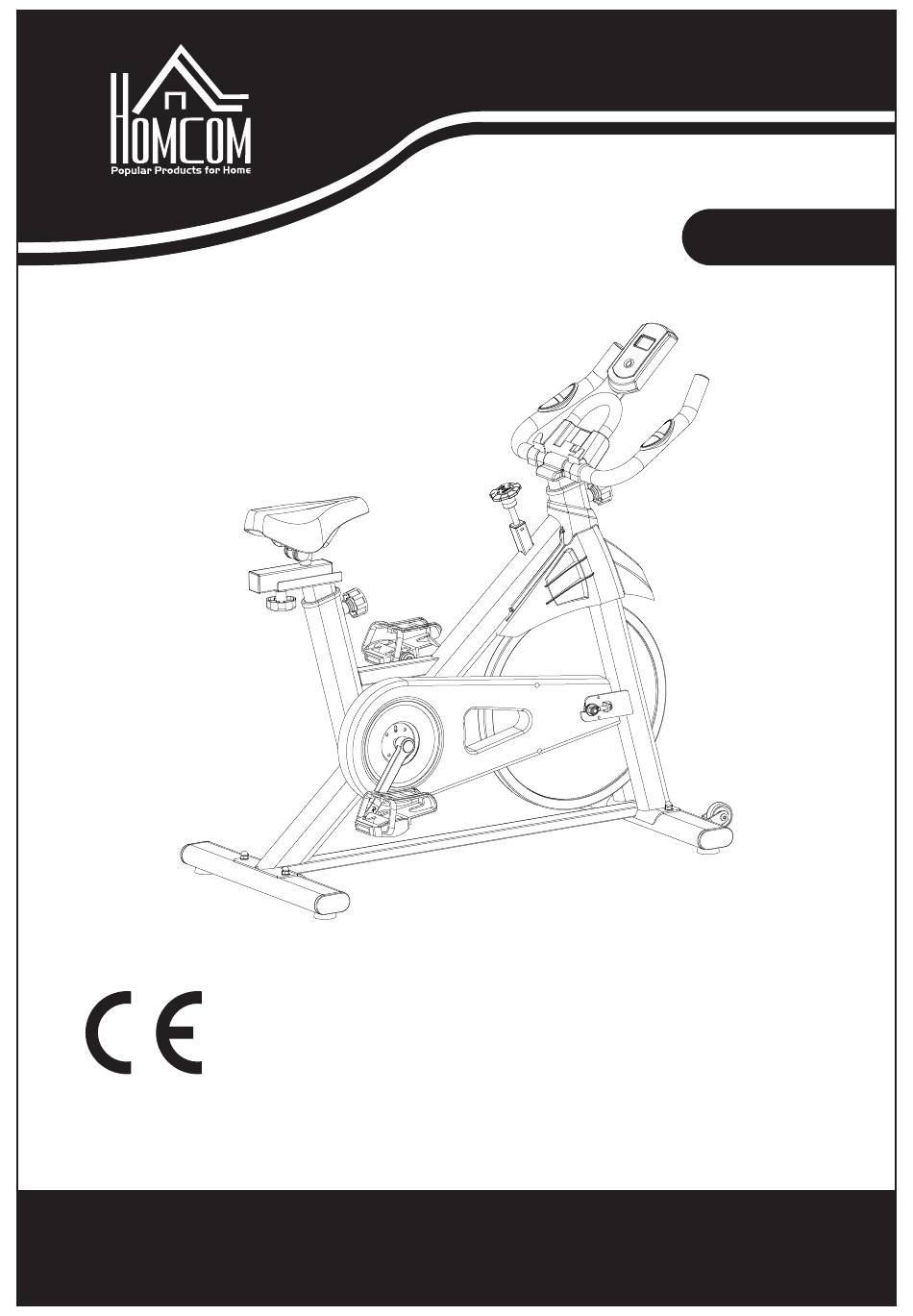

- Seite 1 INaoa002_DE A90-236 SPINNINGRAD BENUTZERHANDBUCH READ AND SAVAE THIS INSTRUCTION FOR FUTURE USE ASSEMBLY INSTRUCTION...
-
Seite 2: Inhaltsverzeichnis
INHALT Seite Sicherheits-Informationen Explosionszeichnung Teile-Liste ProduktInformationen Packliste Montageanweisungen Bedienungsanleitung... -
Seite 3: Sicherheits-Informationen
SICHERHEITS-INFORMATIONEN Wichtiger Sicherheitshinweis Beachten Sie die folgenden Vorsichtsmaßnahmen, bevor Sie das Gerät montieren oder in Betrieb nehmen. Halten Sie Kinder und Haustiere stets vom Spinningrad fern. Lassen Sie KinderNICHT unbeaufsichtigt im gleichen Raum wie das Gerä t. 2. Behinderte Personen sollten das Spinningrad nicht ohne die Anwesenheit einer qualifizierten medizinischen Fachkraft oder eines Arztes benutzen. - Seite 4 13. Tragen Sie beim Training immer angemessene Trainingskleidung. Lauf- oder Aerobic- Schuhe sind ebenfalls erforderlich. 14. Führen Sie vor dem Training immer zuerst Streck-Übungen aus. 15. Die Leistungsaufnahme des Gerä ts steigt mit der Geschwindigkeit, und umgekehrt. Das Gerä t ist mit einem verstellbaren Knopf ausgestattet, mit dem der Widerstand eingestellt werden kann.
-
Seite 5: Explosionszeichnung
EXPLOSIONSZEICHNUNG ~ 3 ~... -
Seite 6: Teile-Liste
TEILE-LISTE Nr NAME Menge MENGE NR. NAME ELASTISCHE COMPUTERANZEIGE UNTERLEGSCHEIBE Φ6,7*1,6 FLACHE UNTERLEGSCHEIBE Φ6,6* LENKER 581 Φ12* 1,6 TELEFONHALTERUNG FEDERRIEGEL M16&1,5 LINKE SCHWUNGRAD- VORDERE KORK- HÜLLE ABDECKUNG SELBSTBOHRENDE, SELBSTSCHNEIDENDE SCHWUNGRAD SENKSCHRAUBEN PHILLPS-KREUZSCHLITZ ST4,2*16 INNENSECHSKANT- RECHTE HALBWERKZEUGSCHRAUBE SCHWUNGRAD-HÜLLE M8X40-15 UNTERLEGSCHEIBEN BEWEGUNGSRAD Φ11 Φ20 SELBSTSICHERNDE... - Seite 7 GROSSE KREUZSCHLITZ-FLACHKOPF HALBRUNDKOPF- BLECHSCHRAUBEN VIERKANT- ST4,2X13 HALSSCHRAUBE M8*50 RILLENKUGELLAGER LINKES PEDAL 6300RZ KREUZSCHLITZ- SECHSKANTMUTTERN SELBSTSICHERNDE M10X16X9,5 SCHRAUBEN ST4,2*19 FLACHE SCHAFT-SICHERUNGSRING UNTERLEGSCHEIBEΦ9* Φ17X1,0 Φ16*1,5 RUNDE ZYLINDERSCHRAUBE INDUKTIONSLEISTE MIT INNENSECHSKANT M6*12 TEILE-LISTE FORTGESETZT Teile-Liste fortgesetzt Nr NAME MENGE NR. NAME Menge BREMSDRUCKFEDER FILZ BREMSHEBEL BREMSENPAD...
-
Seite 8: Produktinformationen

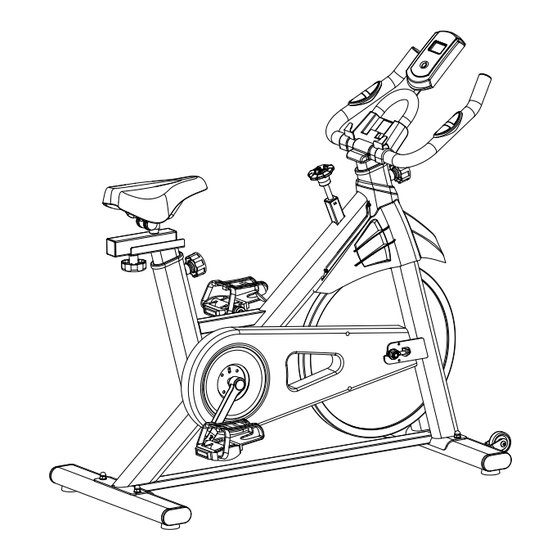

PRODUKTINFORMATIONEN Computeranzeige Herzfrequenz-Sensor Telefonhalterung Lenker Bremsgriff Kissensitz Federriegel Federriegel Pflaumenknopf Schwungrad Linkes Pedal Hinterer Stabilisator Bewegungsrad Vorderer Stabilisator Verstellbare Fußmatte Rechtes Pedal Technische Parameter Maximales Produkt 120kg 25kg Benutzergewicht Nettogewicht Lenker- Höhenverstellbereich 120mm Produktgröße Größtes: 1042X524X1144 mm Einstellung Horizontaler Pad- Verstellbereich 60 mm Bereich Schwungrad... -
Seite 9: Packliste
PACKLISTE VERPACKUNGSLISTE Artikelname Menge Hinweise Artikelname Menge Hinweise Hauptrahmen 8 Rechtes Pedal Vorderer 9 Verstellbares Rohr Stabilisator 10 Ersatzteil-Tasche Siehe Hinterer Stabilisator 1 beigefügte Tabelle Lenker Referenz Computeranzeige 11 Dokumententasche 1 Handbuch, Telefonhalterung Garantiekarte, Zertifikat Linkes Pedal 12 Kissensitz 13 Federriegel M16*1,5 14 Elektronische Monitor-Basis... - Seite 10 TABELLE 1 BEIGEFÜGTE TABELLE 1 Artikelname Menge Hinweise Zylinderschraube mit Innensechskant M6 Befestigung des Lenkers 4 Stck X 12 Elastische Unterlegscheibe ø6,6X1,6 Befestigung des Lenkers 4 Stck Flache Unterlegscheibe ø6,6x012x1,6 Befestigung des Lenkers 4 Stck Große Halbrundkopf-Vierkant- Befestigen Sie die vorderen/hinteren Halsschraube M10x90 Fußrohrsätze 4 Stck Flache Unterlegscheibe ø11x ø20x2...
-
Seite 11: Vorbereitung
MONTAGEANLEITUNGEN VORBEREITUNG: Vergewissern Sie sich vor der Montage, dass Sie genü gend Platz um den Artikel herum haben Verwenden Sie fü r die Montage das vorhandene Werkzeug Bitte prü fen Sie vor der Montage, dass alle benö tigten Teile vorhanden sind. * Um sicherzustellen, dass die Montage ordnungsgemäß... - Seite 12 MONTAGEANLEITUNGEN Nehmen Sie zwei „Große Halbrundkopf-Vierkant-Halsschrauben M 10 x 90 und setzen Sie sie in die Vierkant-Löcher nahe der Fußrohrbaugruppe ein“ (wie in Schritt 203 der Abbildung 2 nachstehend angezeigt) und stellen Sie sicher, dass das verstellbare Fußpolster senkrecht zur Bodenfläche steht und durch das Gehäuse hindurch verläuft. Das runde Loch des gebogenen Teils am vorderen Ende wird in die „Flache Unterlegscheibe Φ...
- Seite 13 MONTAGEANLEITUNGEN Wie in Schritt 301 der Abbildung 3 nachstehend angezeigt, nehmen Sie den „Federriegel“ und schrauben Sie ihn in der in der Abbildung nachstehend angezeigten Richtung in den Hauptrahmen ein. Wie in Schritt 302 der Abbildung 3 dargestellt, wird das verstellbare Griffrohr in den Hauptrahmen eingeführt, und der „Federriegel“...
- Seite 14 MONTAGEANLEITUNGEN Schritt 401 - Richten Sie die vier Befestigungslöcher in der Mitte des „Lenkers“ mit den vier M6-Befestigungsschraubenlöchern am vorderen Ende des „Hauptrahmens“ aus. Schritt 402 - Nehmen Sie vier „Sechskantschrauben M6x12“, die nacheinander in die „elastische Unterlegscheibe Φ6,6 x 1,6 und die“ flache Unterlegscheibe Φ6,6 x Φ12x1,6“...
- Seite 15 MONTAGEANLEITUNGEN Schritt 501 - Nehmen Sie die linke Schraube des „linken Pedals“ und schrauben Sie sie gegen Uhrzeigersinn Schraubenloch „linken Kurbel“ „Hauptrahmens“ ein. Klemmen Sie die Schraube des „linken Pedals“ anhand eines Schraubenschlüssels Nr. 19 ein und verriegeln Sie sie am „linken Pedal“ Schritt 502 - Schrauben Sie die rechte Schraube des „rechten Pedals“...
- Seite 16 MONTAGEANLEITUNGEN Wie in Abbildung 6 dargestellt, ist die Montage abgeschlossen. HINWEIS: Nachdem das Gerät montiert ist, ü berprü fen Sie erneut, ob alle Bolzen während der Montage fest verriegelt sind. Abbildung.6 ~ 14 ~...
-
Seite 17: Bedienungsanleitung
BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG Einstellung der Stabilität des Gesamt-Geräts Sobald das Gerä t vollständig montiert ist. Legen Sie es auf den Boden und prü fen Sie, ob die Fußpads den Boden berühren. Sollte eines der Pads den Boden nicht berühren, kann das Fußpad verstellt werden. Die Verstellhöhe überschreitet 10 mm nicht. Wenn die Verstellhöhe 10 mm überschreitet, können Sie das andere Fußpolster diagonal verstellen. - Seite 18 BEDIENUNGSANLEITUNG Hinweis: Die folgenden Teile des Gerä ts können auf die gewünschte Höhe, Körperform usw. des Benutzers eingestellt werden. Horizontale Einstellung des Sitzkissens Lösen Sie zuerst die Knöpfe 201 (Pflaumenknaufe), schieben Sie das Sitzkissen in die gewünschte Position und ziehen Sie dann den Pflaumenknauf fest. Vertikale Einstellung des Sitzkissens Ziehen Sie zuerst den 301 (Federriegel) heraus, bringen Sie dann das 302 (Sitzeinstellrohr) in die gewünschte Position und lassen Sie dann den Federriegel los,...
