Instandhaltung
32

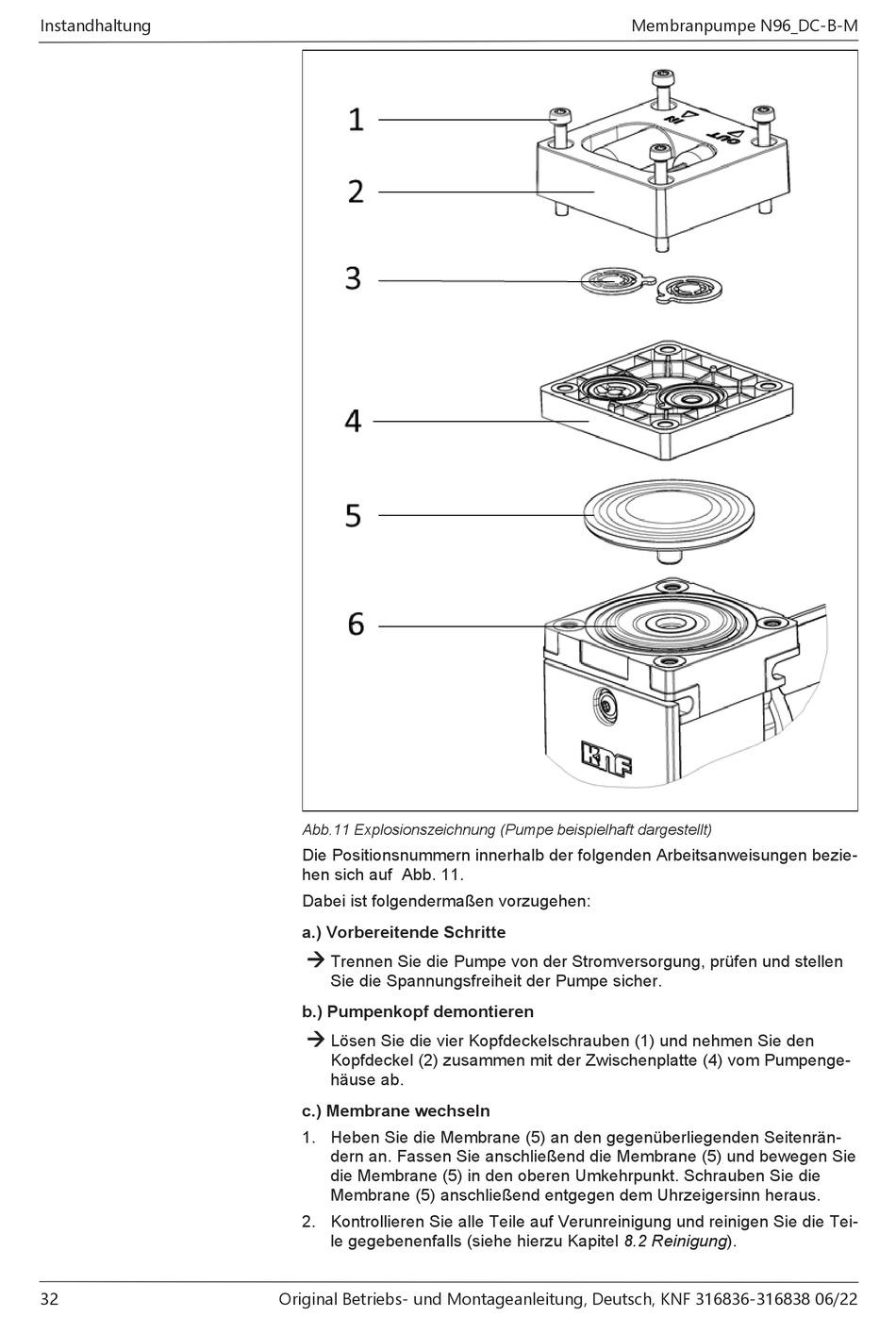

Abb.11 Explosionszeichnung (Pumpe beispielhaft dargestellt)
Die Positionsnummern innerhalb der folgenden Arbeitsanweisungen bezie-
hen sich auf Abb. 11.
Dabei ist folgendermaßen vorzugehen:
a.) Vorbereitende Schritte
à
Trennen Sie die Pumpe von der Stromversorgung, prüfen und stellen
Sie die Spannungsfreiheit der Pumpe sicher.
b.) Pumpenkopf demontieren
à
Lösen Sie die vier Kopfdeckelschrauben (1) und nehmen Sie den
Kopfdeckel (2) zusammen mit der Zwischenplatte (4) vom Pumpenge-
häuse ab.
c.) Membrane wechseln
1. Heben Sie die Membrane (5) an den gegenüberliegenden Seitenrän-
dern an. Fassen Sie anschließend die Membrane (5) und bewegen Sie
die Membrane (5) in den oberen Umkehrpunkt. Schrauben Sie die
Membrane (5) anschließend entgegen dem Uhrzeigersinn heraus.
2. Kontrollieren Sie alle Teile auf Verunreinigung und reinigen Sie die Tei-
le gegebenenfalls (siehe hierzu Kapitel 8.2 Reinigung).
