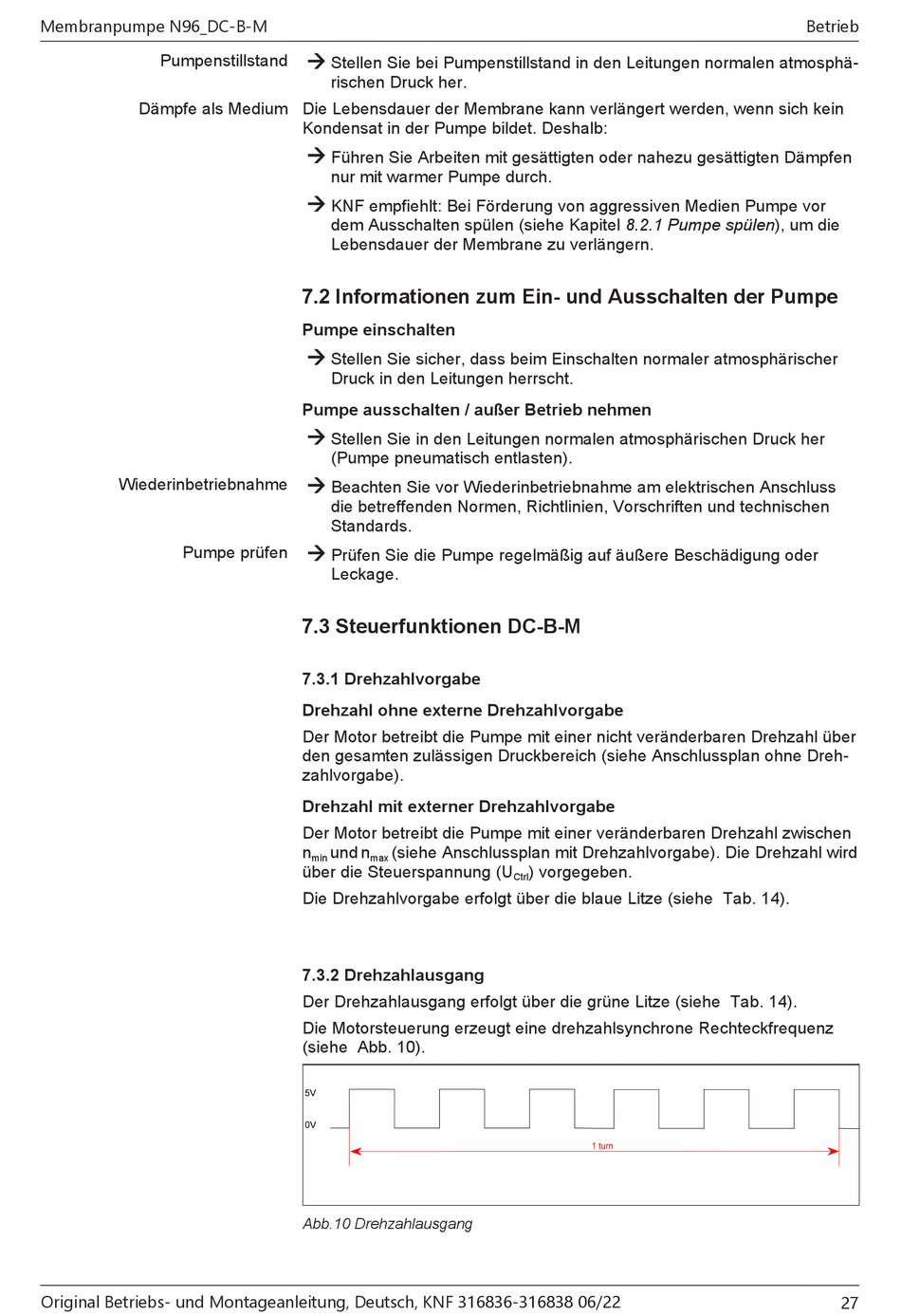

Informationen Zum Ein- Und Ausschalten Der Pumpe; Steuerfunktionen Dc-B-M - Knf N96 Betriebs- Und Montageanleitung

Membranpumpe N96_DC-B-M
Pumpenstillstand
Dämpfe als Medium Die Lebensdauer der Membrane kann verlängert werden, wenn sich kein
Wiederinbetriebnahme
Pumpe prüfen
Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 06/22
à
Stellen Sie bei Pumpenstillstand in den Leitungen normalen atmosphä-
rischen Druck her.
Kondensat in der Pumpe bildet. Deshalb:
à
Führen Sie Arbeiten mit gesättigten oder nahezu gesättigten Dämpfen
nur mit warmer Pumpe durch.
à
KNF empfiehlt: Bei Förderung von aggressiven Medien Pumpe vor
dem Ausschalten spülen (siehe Kapitel 8.2.1 Pumpe spülen), um die
Lebensdauer der Membrane zu verlängern.

7.2 Informationen zum Ein- und Ausschalten der Pumpe

Pumpe einschalten
à
Stellen Sie sicher, dass beim Einschalten normaler atmosphärischer
Druck in den Leitungen herrscht.
Pumpe ausschalten / außer Betrieb nehmen
à
Stellen Sie in den Leitungen normalen atmosphärischen Druck her
(Pumpe pneumatisch entlasten).
à
Beachten Sie vor Wiederinbetriebnahme am elektrischen Anschluss
die betreffenden Normen, Richtlinien, Vorschriften und technischen
Standards.
à
Prüfen Sie die Pumpe regelmäßig auf äußere Beschädigung oder
Leckage.

7.3 Steuerfunktionen DC-B-M

7.3.1 Drehzahlvorgabe
Drehzahl ohne externe Drehzahlvorgabe
Der Motor betreibt die Pumpe mit einer nicht veränderbaren Drehzahl über
den gesamten zulässigen Druckbereich (siehe Anschlussplan ohne Dreh-
zahlvorgabe).
Drehzahl mit externer Drehzahlvorgabe
Der Motor betreibt die Pumpe mit einer veränderbaren Drehzahl zwischen
n und n (siehe Anschlussplan mit Drehzahlvorgabe). Die Drehzahl wird
min max
über die Steuerspannung (U
Die Drehzahlvorgabe erfolgt über die blaue Litze (siehe Tab. 14).
7.3.2 Drehzahlausgang
Der Drehzahlausgang erfolgt über die grüne Litze (siehe Tab. 14).
Die Motorsteuerung erzeugt eine drehzahlsynchrone Rechteckfrequenz
(siehe Abb. 10).
Abb.10 Drehzahlausgang
) vorgegeben.
Ctrl
Betrieb
27
