Membranpumpe N96_DC-B-M
1 Auslassventil
2 Einlassventil
3 Förderraum
4 Membrane
5 Exzenter
6 Pleuel
Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 06/22
Funktion Membranpumpe
3
4
5
6

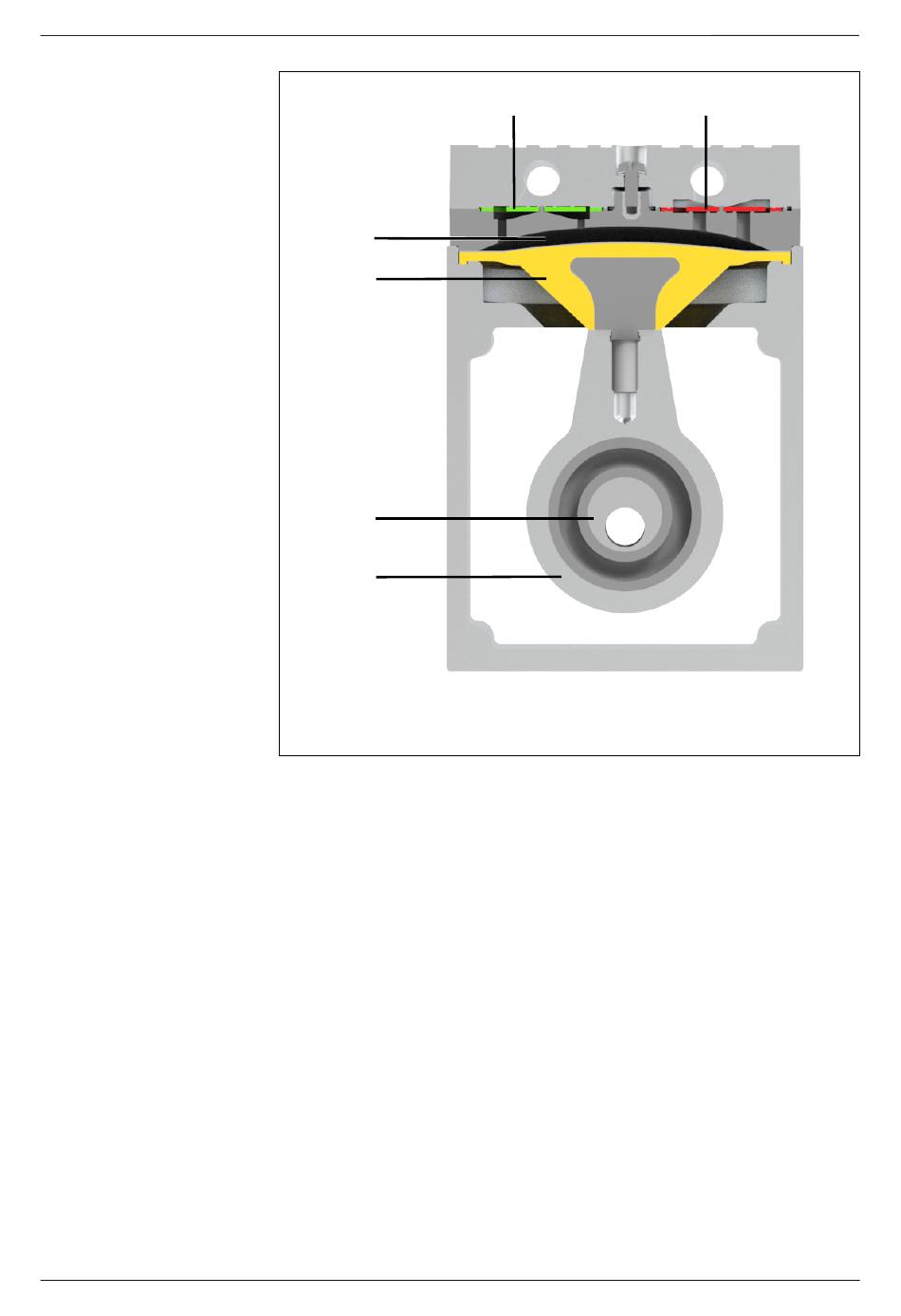

Abb.4 Funktion Membranpumpe
Membranpumpen fördern, komprimieren (je nach Ausführung) und evakuieren
Gase und Dämpfe.
Die elastische Membrane (4) wird durch den Exzenter (5) und den Pleuel (6)
auf und ab bewegt. Im Abwärtshub saugt sie das zu fördernde Gas über das
Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das Medium über
das Auslassventil (1) aus dem Pumpenkopf heraus. Der Förderraum (3) ist
vom Pumpenantrieb durch die Membrane getrennt.
Produktbeschreibung und Funktion
2
1
