Montieren und Anschließen
Kühlluftzufuhr
Unmittelbare Umgebung der
heißen Pumpenteile
Installationsort
18

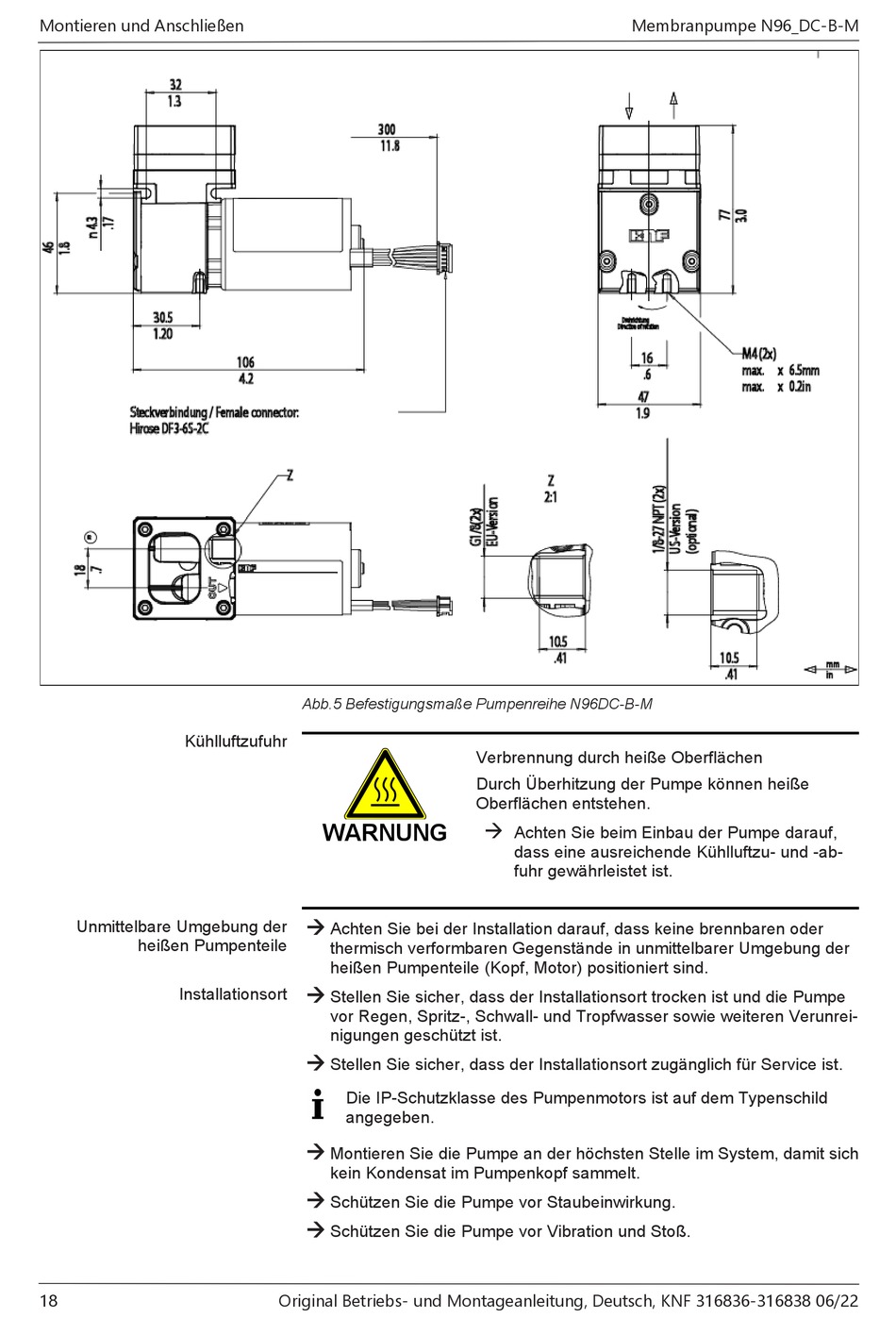

Abb.5 Befestigungsmaße Pumpenreihe N96DC-B-M
WARNUNG
à
Achten Sie bei der Installation darauf, dass keine brennbaren oder
thermisch verformbaren Gegenstände in unmittelbarer Umgebung der
heißen Pumpenteile (Kopf, Motor) positioniert sind.
à
Stellen Sie sicher, dass der Installationsort trocken ist und die Pumpe
vor Regen, Spritz-, Schwall- und Tropfwasser sowie weiteren Verunrei-
nigungen geschützt ist.
à
Stellen Sie sicher, dass der Installationsort zugänglich für Service ist.
Die IP-Schutzklasse des Pumpenmotors ist auf dem Typenschild
angegeben.
à
Montieren Sie die Pumpe an der höchsten Stelle im System, damit sich
kein Kondensat im Pumpenkopf sammelt.
à
Schützen Sie die Pumpe vor Staubeinwirkung.
à
Schützen Sie die Pumpe vor Vibration und Stoß.
Original Betriebs- und Montageanleitung, Deutsch, KNF 316836-316838 06/22
Membranpumpe N96_DC-B-M
Verbrennung durch heiße Oberflächen
Durch Überhitzung der Pumpe können heiße
Oberflächen entstehen.
à
Achten Sie beim Einbau der Pumpe darauf,
dass eine ausreichende Kühlluftzu- und -ab-
fuhr gewährleistet ist.
