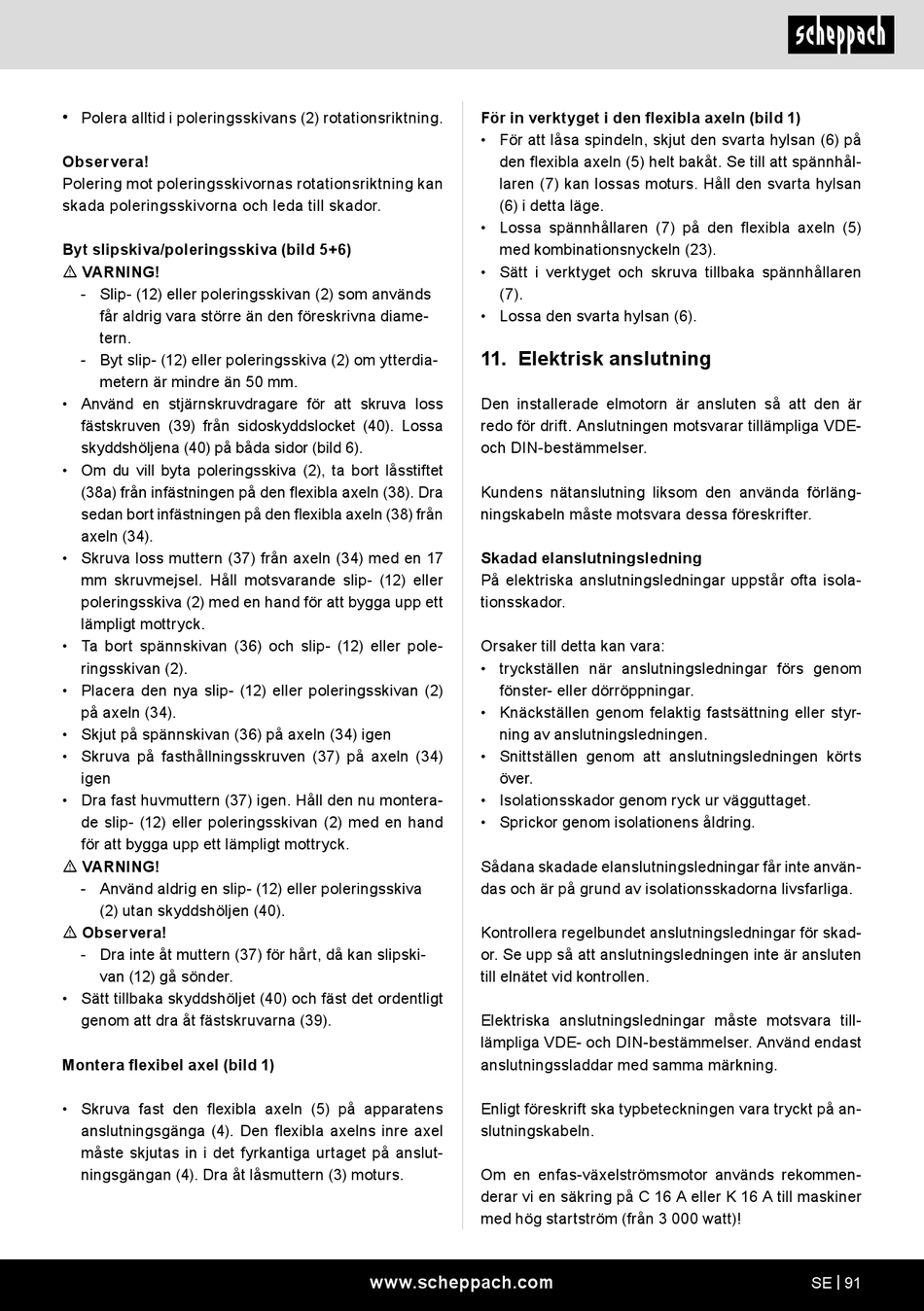

Polera alltid i poleringsskivans (2) rotationsriktning.
Observera!
Polering mot poleringsskivornas rotationsriktning kan
skada poleringsskivorna och leda till skador.
Byt slipskiva/poleringsskiva (bild 5+6)
m VARNING!
- Slip- (12) eller poleringsskivan (2) som används
får aldrig vara större än den föreskrivna diame-
tern.
- Byt slip- (12) eller poleringsskiva (2) om ytterdia-
metern är mindre än 50 mm.
• Använd en stjärnskruvdragare för att skruva loss
fästskruven (39) från sidoskyddslocket (40). Lossa
skyddshöljena (40) på båda sidor (bild 6).
• Om du vill byta poleringsskiva (2), ta bort låsstiftet
(38a) från infästningen på den flexibla axeln (38). Dra
sedan bort infästningen på den flexibla axeln (38) från
axeln (34).
• Skruva loss muttern (37) från axeln (34) med en 17
mm skruvmejsel. Håll motsvarande slip- (12) eller
poleringsskiva (2) med en hand för att bygga upp ett
lämpligt mottryck.
• Ta bort spännskivan (36) och slip- (12) eller pole-
ringsskivan (2).
• Placera den nya slip- (12) eller poleringsskivan (2)
på axeln (34).
• Skjut på spännskivan (36) på axeln (34) igen
• Skruva på fasthållningsskruven (37) på axeln (34)
igen
• Dra fast huvmuttern (37) igen. Håll den nu montera-
de slip- (12) eller poleringsskivan (2) med en hand
för att bygga upp ett lämpligt mottryck.
m VARNING!
- Använd aldrig en slip- (12) eller poleringsskiva
(2) utan skyddshöljen (40).
m Observera!
- Dra inte åt muttern (37) för hårt, då kan slipski-
van (12) gå sönder.
• Sätt tillbaka skyddshöljet (40) och fäst det ordentligt
genom att dra åt fästskruvarna (39).
Montera flexibel axel (bild 1)
• Skruva fast den flexibla axeln (5) på apparatens
anslutningsgänga (4). Den flexibla axelns inre axel
måste skjutas in i det fyrkantiga urtaget på anslut-
ningsgängan (4). Dra åt låsmuttern (3) moturs.
För in verktyget i den flexibla axeln (bild 1)
• För att låsa spindeln, skjut den svarta hylsan (6) på
den flexibla axeln (5) helt bakåt. Se till att spännhål-
laren (7) kan lossas moturs. Håll den svarta hylsan
(6) i detta läge.
• Lossa spännhållaren (7) på den flexibla axeln (5)
med kombinationsnyckeln (23).
• Sätt i verktyget och skruva tillbaka spännhållaren
(7).
• Lossa den svarta hylsan (6).
11. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar tillämpliga VDE-
och DIN-bestämmelser.
Kundens nätanslutning liksom den använda förläng-
ningskabeln måste motsvara dessa föreskrifter.
Skadad elanslutningsledning
På elektriska anslutningsledningar uppstår ofta isola-
tionsskador.
Orsaker till detta kan vara:
• tryckställen när anslutningsledningar förs genom
fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styr-
ning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts
över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.
Sådana skadade elanslutningsledningar får inte använ-
das och är på grund av isolationsskadorna livsfarliga.
Kontrollera regelbundet anslutningsledningar för skad-
or. Se upp så att anslutningsledningen inte är ansluten
till elnätet vid kontrollen.
Elektriska anslutningsledningar måste motsvara till-
lämpliga VDE- och DIN-bestämmelser. Använd endast
anslutningssladdar med samma märkning.
Enligt föreskrift ska typbeteckningen vara tryckt på an-
slutningskabeln.
Om en enfas-växelströmsmotor används rekommen-
derar vi en säkring på C 16 A eller K 16 A till maskiner
med hög startström (från 3 000 watt)!
www.scheppach.com
SE | 91
