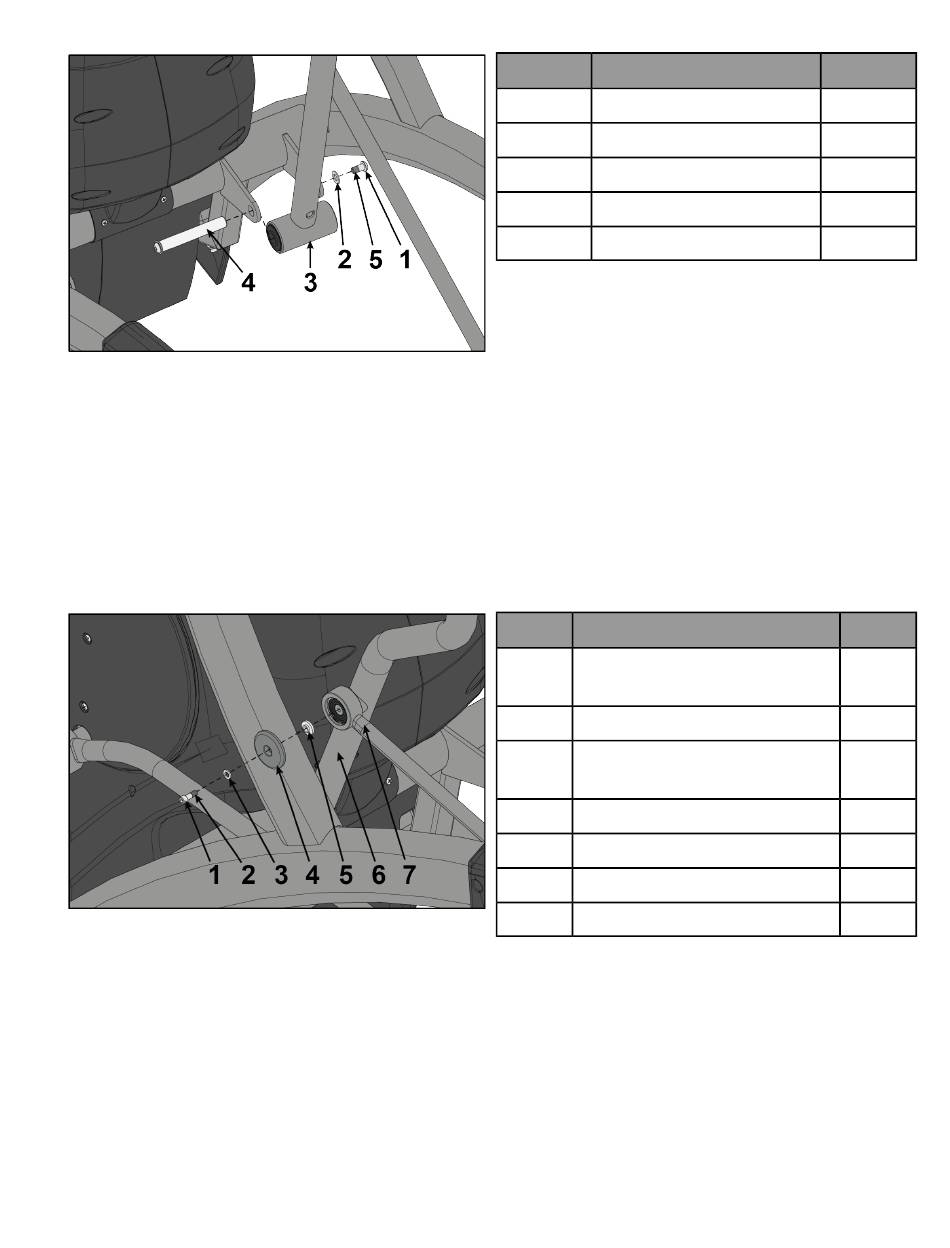

7. Entfernen Sie eine Schraube und eine Beilagscheibe von dem rechten Griffbauteil mit Hilfe von zwei 7/32"
Inbusschlüsseln.
8. Schieben Sie das Drehzapfenstiftbauteil heraus und entfernen sie das rechte Griffbauteil.
9. Drehen Sie das rechte Griffbauteil um 180 °.
10. Tragen Sie Loctite auf die Gewinde im Drehzapfenstift und der Schraube auf.
11. Platzieren das rechte Griffbauteil in der richtigen Positione, und schieben Sie das Drehzapfenstiftbauteil zurück
an seinen Platz.
12. Montieren Sie Schraube und Beilagscheibe am rechten Griffbauteil mit Hilfe von zwei 7/32" Inbusschlüsseln.
Montage der linken Verbindungsstange
1. Drehen Sie das linke Griffbauteil nach oben und schieben Sie die linke Verbindungsstange auf den linken Arm.
2. Geben Sie einen Tropfen Loctite auf die Schraube.
3. Montieren Sie die Schraube, Beilagscheibe Abdeckung der Verbindungsstange und den Flanschabstandhalter
mit einem 3/16" Inbusschlüssel.
4. Ziehen Sie die Schraube auf ein Minimum von 90 in-lbs an.
Montieren Sie die rechte Verbindungsstange
1. Den rechten Handlauf nach oben drehen und die rechte Verbindungsstange auf den rechten Arm schieben.
Artikel
1
2
3
4
5
Artikel
Innensechskantschraube, .250-20
1
2
Unterlegscheibe, .281 ID x .500 AD
3
4
5
6
7
Seite 37 von 47
Beschreibung
Schraube
Unterlegscheibe
Griff – rechts
Drehachse
Loctite #242
Beschreibung
UNC-3A SS
Loctite #242
x .062"
Gestängekappe 2,00 AD
Flanschabstandhalter
Arm links
Verbindungsstange links
Anzahl
1
1
1
1
1
Anzahl
1
1
1
1
1
1
1
