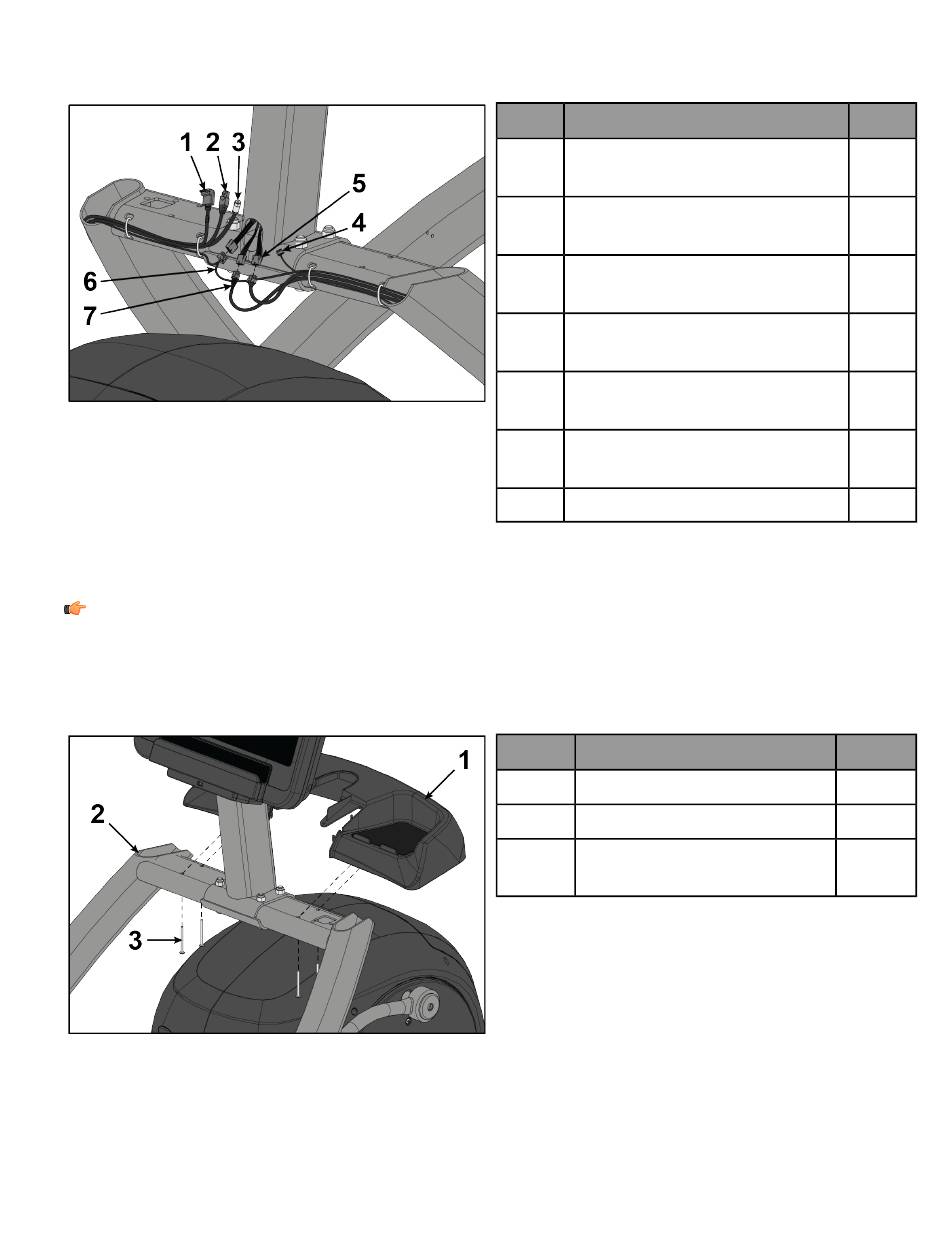

Installieren Sie die Konsolenkabel im Unterteil (erweiterte Verkabelung).
Dieses Verfahren wir in der erweiterten Verkabelungsoption angewendet.
1. Schließen Sie das obere Anzeigenkabel an das untere Anzeigenkabel an.
2. Schließen Sie das obere Herzfrequenzkabel an das untere Herzfrequenzkabel an.
3. Stecken Sie die Kabelstecker des Konsolenstromversorgungskabels ineinander.
Hinweis: Konsolenstromversorgungskabel müssen zuletzt angeschlossen werden.
Montieren Sie die Basis der Zubehörablage
Montieren Sie vier Schrauben, die die Basis der Zubehörablage am Rahmen befestigen, mit einem
Kreuzschlitzschraubendreher.
Montieren Sie das Oberteil der Zubehörablage
Befestigen Sie das Oberteil der Zubehörablage mit Schrauben an der Basis der Zubehörablage, benutzen Sie
hierzu einen kurzen Kreuzschlitzschraubendreher.
Artikel
1
(zuvor zur Konsole geführt)
2
(zuvor zur Konsole geführt)
3
(zuvor zur Konsole geführt)
4
(zuvor zur Konsole geführt)
5
Unterteilstromversorgung
6
7
Artikel
1
2
Kreuzschlitz-Flachkopfschraube,
3
Seite 33 von 47
Beschreibung
Kabel, HDMI
Kabel, Ethernet
Kabel, Koax
Kabel, IR
Kabel, Konsole zu
Kabel, Herzfrequenz und
Tastaturschalter
Kabel, Basissignal
Beschreibung
Zubehörablage-Basis
Rahmen
10-12 x 2"
Menge
1
1
1
1
1
1
1
Menge
1
1
4
