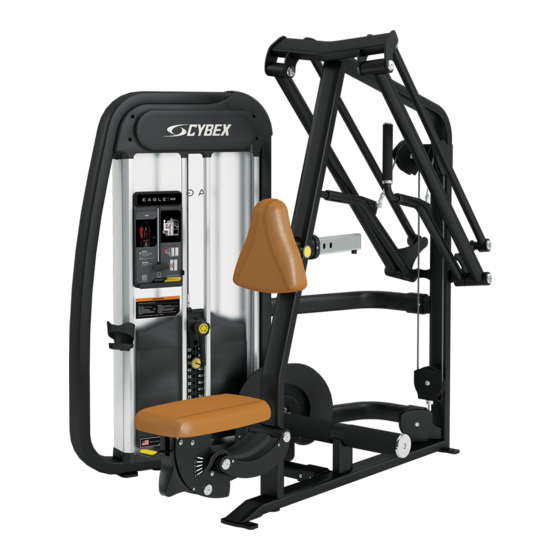

- Seite 1 Cybex Eagle NX Row ® ® Bedienungsanleitung Kraftmaschinen Best.-Nr. 20030-999-1 C www.cybexintl.com...
-
Seite 2: Inhaltsverzeichnis
Marken der Cybex International, Inc. ® HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gewährt keine Sicherheiten oder Garantien in Bezug auf den Inhalt dieses Handbuchs. Wir behalten uns das Recht vor, dieses Dokument bzw. das hierin beschriebene Produkt jederzeit und ohne Vorankündigung zu ändern, ohne die Verpflichtung einzugehen, Personen von solchen Änderungen zu benachrichtigen. -
Seite 3: Sicherheit
Ankerlöcher auf einer stabilen, ebenen Oberfläche verankert werden. Die minimale Zugfestigkeit der Befestigungen muss mindestens • 500 lbs. (230 kg) betragen. Cybex empfiehlt 3/8 Zoll Schrauben mit Festigkeitsklasse 2 oder höher. Für jede Ankerposition ist eine Zugkraft von mindestens 220 Pfund/100 kg erforderlich. -
Seite 4: Sicherheitsanweisungen Für Das Fitnesscenter
Anweisungsschilder fehlen oder beschädigt sind, führt der Besitzer die erforderlichen Reparaturen durch, bevor das Gerät wieder benutzt wird. Bitte verwenden Sie zur Reparatur/Instandhaltung des Geräts nur die von Cybex mitgelieferten Komponenten. Bringen Sie die Sicherheitshinweise der Einrichtung an einer gut sichtbaren Stelle an. - Seite 5 Benutzen Sie KEINE Gewichte, wenn sich die isolierten Kraftgeräte in einer erhöhten Position • befinden oder benutzen Sie die Geräte in dieser Position überhaupt nicht. Nehmen Sie KEINE Erhöhung des Gewichtswiderstands am Gerät vor, außer der von Cybex zur • Verfügung gestellten.
-
Seite 6: Warnhinweise Und Vorsichtsmaßnahmen
Bedienungsanleitung für Cybex Warnhinweise und Vorsichtsmaßnahmen Warnaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zum Tode oder zu schweren Verletzungen führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. Sicherheitsaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zum Tode oder zu schweren Verletzungen führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden. -
Seite 7: Ersetzen Der Aufkleber
Bedienungsanleitung für Cybex Ersetzen der Aufkleber 8500-025-X DE000023-X DE000019-X... -
Seite 8: Aufbau
Cybex Benutzerhandbuch Aufbau Maschinenspezifikationen Gesamtgewicht und Größe/Abmessungen: 20030 Eagle NX Rudern Gewicht Maschinenmaße im Ruhezustand Maschinenmaße bei Verwendung 651 lbs. 68 Zoll L x 43 Zoll B x 73 Zoll H Gleich 295 Kg 172 cm L x 109 cm B x 185 cm H Gleich Max. -
Seite 9: Benötigte Werkzeuge
Handbuchs nach, um die Teile ordnungsgemäß zurückzugeben, zu ersetzen oder erneut zu bestellen. Verankern Sie das Gerät fest im Boden Cybex empfiehlt die Stabilität zu maximieren, das Gerät muss auf einer robusten, ebenen Fläche gesichert werden. WARNUNG: Verankerung des Geräts: Cybex ist nicht verantwortlich für die Verankerung des Geräts. - Seite 10 Cybex Benutzerhandbuch Überprüfen Sie, ob alle in der folgenden Liste aufgeführten Teile vorhanden sind Menge Teilenummer Beschreibung Diagramm 20000-339 Fußstütze 20000-376 Fußstütze 20000-377 Fußstütze Gewichtsscheiben-Aufkleber 12000-560 (30-290) NOTES: 1. RIGHT HAND SIDE - 40 POINT HELVETICA BOLD. HORIZONTAL SCALE 80%.
- Seite 11 Cybex Benutzerhandbuch 2. Entfernen Sie die zehn Schrauben, die die obere Abdeckung (vorne und hinten) mit dem Rahmen verbinden, mit einem Schraubendreher Description 1 10-32 Phillips-Kopfschrauben (8) 2 # 8 Phillips-Kopfschrauben (2) 3 Abdeckungen (2) 4 Rückplatte 3. Die vordere Abdeckung dem Kabel entlang nach unten schieben, um Zugriff zur Kabelzugeinheit zu erhalten.
- Seite 12 Cybex Benutzerhandbuch Kabelzüge abnehmen 1. Entfernen Sie BHSCS und die Kabelzugschraube, die den Kabelzug an der hinteren Kabelzughalterung sichert, mit Hilfe der beiden 5/16”-Inbusschlüssel. Beschreibung 1 Kabelzugschraube 2 BHSCS 3 Hintere Kabelzugbaugruppe 4 Hintere Kabelzughalterung 2. Entfernen Sie die Kabelzugeinheit von der Kabelzughalterung.
- Seite 13 Cybex Benutzerhandbuch Beschreibung 1 Phillips-Kopfschrauben (4) 2 Kunststoffhalterung 3 Obere Führungsstangenkappe (2) 4 Führungsstange (2) 3. Die oberen Führungsstangenkappen entfernen. Die Führungsstangenkappe enthält eine Druckfeder, die weg fliegt, wenn sie zu schnell losgelassen wird. Die Führungsstangenkappe mit der eingesetzten Druckfeder herunterschieben, bis die Kappe deutlich vom Rahmen entfernt ist.
- Seite 14 Cybex Benutzerhandbuch Rahmen zusammenbauen 1. Die Schrauben mit Loctite Nr. 242 einstreichen. Beschreibung 1 Schrauben (6) 2 Verbinder (3) 3 Loctite Nr. 242 2. Sichern Sie die beiden Hälften des Rahmens mit den sechs Schrauben und den drei Verbindern mit Hilfe eines 7/32”-Inbusschlüssels.
- Seite 15 Cybex Benutzerhandbuch 6. Die Druckfeder und die Führungsstangenkappen an den Führungsstangen anbringen. Die Führungsstangenkappe mit der eingesetzten Druckfeder herunter schieben, bis die Kappe deutlich von der Platte der Führungsstange entfernt ist und dann anbringen. Wiederholen Sie dies für die Rückseite.
- Seite 16 Cybex Benutzerhandbuch Kabelzugbaugruppen einbauen 1. Kabel durch die untere Kabelzughalterung führen. 2. Loctite Nr. 242 auf BHSCS und die Kabelzugschraube auftragen. 3. BHSCS und Kabelzugschraube, die die untere Kabelzugbaugruppe an der unteren Kabelzughalterung sichert, mit Hilfe der beiden 5/16”-Inbusschlüssel einbauen.
- Seite 17 Cybex Benutzerhandbuch 8. Stellen Sie sicher, dass das Kabel sich reibungslos bewegt. 9. Die Rückplatte anbringen. 10. Bringen Sie die zehn Schrauben, die die obere Abdeckung (vorne und hinten) mit dem Rahmen verbinden, mit einem Schraubendreher. Description 1 10-32 Phillips-Kopfschrauben(8)
-
Seite 18: Übungsanleitung
Cybex Benutzerhandbuch ÜBUNGSANLEITUNG Vorgesehene Verwendung Der vorgesehene kommerzielle Verwendungszweck dieses Geräts ist die Unterstützung von Übungen und die Verbesserung der allgemeinen körperlichen Fitness. Anweisungen Lesen Sie sorgfältig alle Instruktionen und Warnungen im Sicherheitskapitel dieses Handbuchs bevor Sie dieses Gerät benutzen und stellen Sie sicher, dass Sie diese verstehen. -
Seite 19: Wartung
Wartungsarbeiten durchgeführt werden, wird ein sicherer, störungsfreier Betrieb sämtlicher Cybex-Geräte unterstützt. Cybex ist nicht verantwortlich für die regelmäßige Überprüfung und Wartungsarbeiten Ihrer Geräte. Unterweisen Sie sämtliches Personal bezüglich Geräteüberprüfung und Wartungsarbeiten und betreffend Berichterstattung/Protokollierung von Unfällen. Mitarbeiter von Cybex stehen Ihnen zur Verfügung, um alle möglichen Fragen zu beantworten. - Seite 20 Bedienungsanleitung für Cybex Reinigen der Polster Dann Stellen Sie eine Lösung aus 10 % haushaltsüblicher Flüssigseife und warmem Wasser her. Tragen Sie diese mit einem weichen, feuchten Tuch auf. Leichte Verschmutzungen Tragen Sie bei Bedarf eine Lösung mit flüssigem Reinigungsmittel mit einer weichen Bürste auf.
- Seite 21 Bedienungsanleitung für Cybex Reinigung der Rahmenteile Wischen Sie alle Rahmen mit einer milden Lösung aus warmem Wasser und Autoseife ab. Die Flächen sorgfältig trocknen. VERMEIDEN Sie den Gebrauch von säure- oder chlorhaltigen Reinigern sowie Scheuermitteln, da diese das Gerät zerkratzen oder beschädigen können.
-
Seite 22: Wöchentliche Arbeiten
Bedienungsanleitung für Cybex Wöchentliche Arbeiten Überprüfen aller Muttern und Schrauben Ziehen Sie bei Bedarf lose Muttern und Schrauben fest. WARNUNG: Ausrüstungsgefahr. Um Tod oder schwere Verletzungen zu vermeiden, tauschen Sie verschlissene oder beschädigte Teile unverzüglich aus und nehmen Sie das Gerät außer Betrieb, bis die Reparatur abgeschlossen ist. - Seite 23 Bedienungsanleitung für Cybex Riemen Zustand des Riemens 3D-Ansicht 3D- oder Seitenansicht Ablösung des Riemenmantels Welle im Riemen Ersetzen Kante des Riemens (beide Seiten) Riemen, wenn untersuchen. Riemen ersetzen, Bereich mehr wenn ein Teil schmaler als der 0,76 mm (0,03 Zoll) Rest ist.
-
Seite 24: Jährliche Arbeiten
Bedienungsanleitung für Cybex VORSICHT: Abgenutzte Handgriffe Benutzen Sie die Handgriffe nicht, wenn weniger als 1/8 des Materials am Rand • vorhanden ist. Ersetzen Sie alle abgenutzten Handgriffe sofort. • Überprüfen der Stangen und Griffe auf Verschleiß, insbesondere die Verbindungsbereiche. Ersetzen Sie die Stange,... -
Seite 25: Einstellung Der Seilzüge
Bedienungsanleitung für Cybex Einstellung der Seilzüge Erforderliches Werkzeug 9/16"-Schraubenschlüssel (2) An Cybex-Kraftmaschinen werden vier verschiedene Arten von Seilzug-Spannvorrichtungen verwendet: Einstellung Beschreibung Abbildung der Seilzüge Bei dieser Art der Vorrichtung wird eine Kontermutter und eine Spannmutter am Seilnockenende zur Kontermutter- primären Verstellung genutzt. -
Seite 26: Einstellung Der Riemen
Bedienungsanleitung für Cybex Einstellung Beschreibung Abbildung der Seilzüge Nockenbolzen- Mutter Diese Art der Einstell- vorrichtung Einstellvorrichtung verfügt über einen Spannbolzen an der Einstellvorrichtung Halterung der Riemenscheibe. am Nockenende Lockern Sie die Mutter und drehen Sie den Nockenbolzen, um das Seil zu spannen. -
Seite 27: Kundendienst
Der Telefondienst ist von Montag bis Freitag von 8.30 bis 18.00 Uhr Östliche Standardzeit (EST) erreichbar. Cybex-Kunden, die in den USA wohnhaft sind, kontaktieren den Kundendienst unter der Tel.Nr. 888- 462-9239. Cybex-Kunden, die außerhalb der USA ansässig sind, kontaktieren den Cybex-Kundendienst unter 508-533-4300 oder Fax 508-533-5183. -
Seite 28: Rückgabegenehmigung (Rma)
Wenden Sie sich für alle Garantieangelegenheiten an den Cybex-Vertragshändler. Ihr Vertragshändler wird bei Bedarf eine RMA-Nummer von Cybex anfordern. Defekte Teile oder Geräte werden von Cybex nur mit gültiger RMA-Nummer und einem ARS-Etikett (Automated Return Service) akzeptiert. Nehmen Sie vor jeder Rücksendung von defekten Teilen Kontakt mit dem Kundenservice von Cybex auf. - Seite 30 10 Trotter Drive Medway, MA 02053 508-533-4300 FAX 508-533-5183 • • www.cybexintl.com...
