WARNUNG: Verwenden Sie nur das mitgelieferte Netzteil und Netzkabel. Verwenden Sie keine wie auch
immer geänderte Vorrichtung, um das Gerät an eine nicht geerdete Steckdose (zwei Kontakte ohne einen
dritten Erdungsanschluss) anzuschließen. Das Gerät muss an eine ordnungsgemäß zugelassene und geerdete
Steckdose angeschlossen werden.
Konsole
50L
50L mit aufsetzbaren
TV-Monitor
70T
Ausgangsspannung
Hinweis: Der im Lieferumfang des Geräts enthaltene Stecker darf nicht modifiziert werden. Wenn der Stecker
nicht in eine Wandsteckdose passt, muss ein Elektriker eine neue Steckdose installieren.
Hinweis: Stellen Sie sicher, dass das Netzteilkabel sicher mit dem Unterteil verbunden ist. Eine lockere
Verbindung kann zur Folge haben, dass das Gerät nicht extern mit Strom versorgt wird.

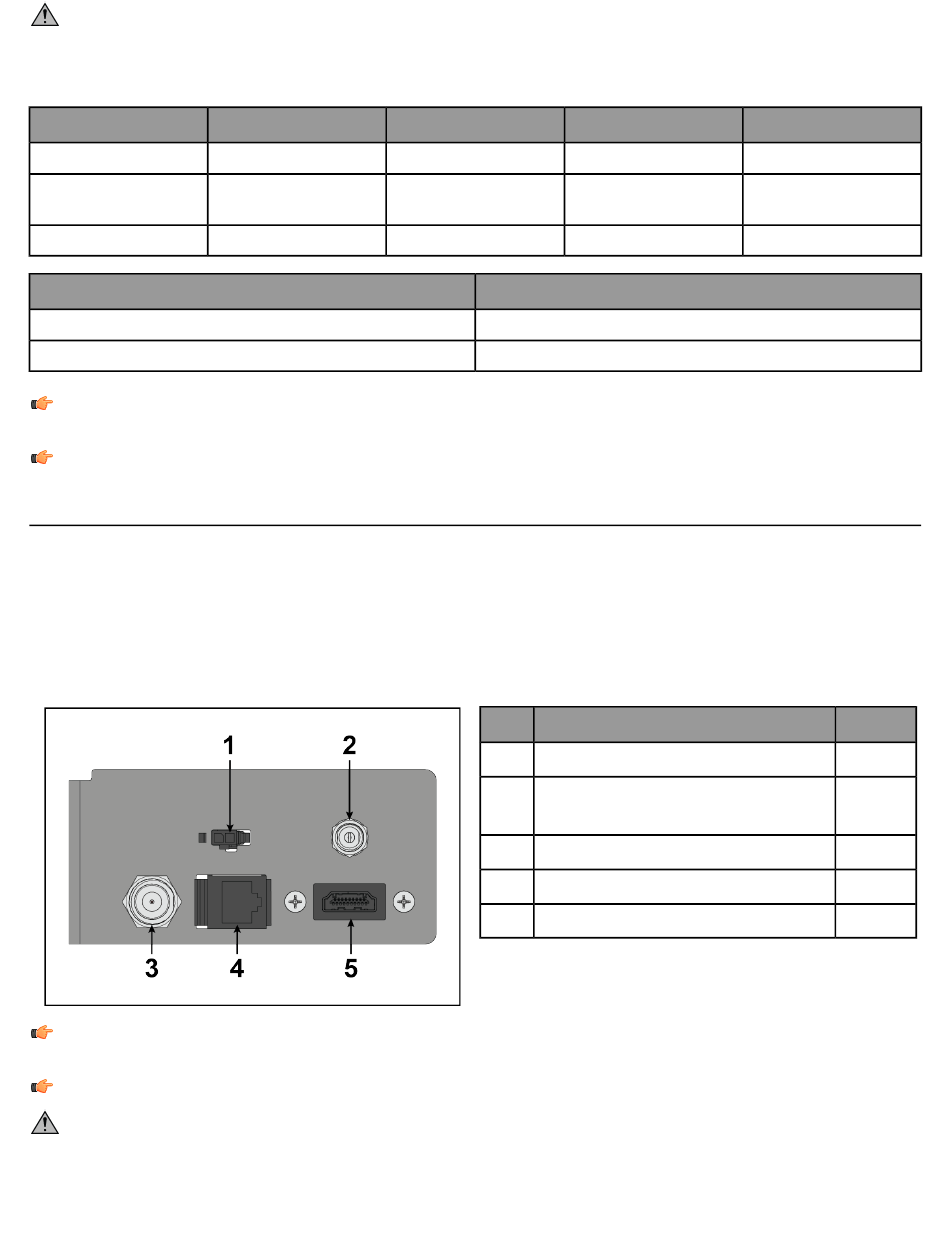

Installieren des externen Netzteils
Für die externen Stromversorgung bestehen zwei verschiedene Möglichkeiten. Die 50L Konsole, ein Gerät mit
Eigenantrieb und kompatibel mit einer optionalen 12 V DC externen Stromversorgung für verbesserte Ladefunktionen
und die 70T, welche eine 24 V DC externe Stromversorgung benötigt.
1. Stecken Sie das Netzkabel in die externe Buchse an der Vorderseite des Geräts.
2. Den Steckverbinder bis zur sicheren Befestigung fest am Gerät anziehen.
3. Stecken Sie das andere Ende des Netzkabels in eine Wechselstrom-Steckdose.
Hinweis: Wenn die Konsole nicht aufleuchtet, wenden Sie sich bitte an den Kundendienst. Verwenden Sie
nur die zur Verfügung gestellte externe Stromversorgung, um einen unsicheren Betrieb zu vermeiden.
Hinweis: CSAFE-Verbindungen dürfen nur an der Konsole gemacht werden.
Achtung: Geräte mit der 50L Konsole sollten AUSSCHLIESSLICH die 12 V DC Stromversorgung verwenden.
Diee 70T Konsole ERFORDERT eine 24 V DC Stromversorgung. Die Nutzung einer 24 V DC Stromversorgung
beschädigt das Gerät.
Netzspannung
95 - 264 V AC
95 - 264 V AC
95 - 264 V AC
120 V AC
230 V AC
Frequenz
Ausgangsspannung
47 - 63 Hz
47 - 63 Hz
47 - 63 Hz
Betriebsstätten Steckdose u. Trennschalter (Ampere)
20 (nicht mehr als 10 Einheiten pro Unterbrecher)
12 (nicht mehr als 10 Einheiten pro Unterbrecher)
1
IR-Kabelsteckverbinder
Externe Stromversorgung für
2
Konsolen-Steckverbinder
3
Verbindungsstück für koaxiales Kabel
4
Ethernetkabel-Steckverbinder
5
HDMI-Kabel-Steckverbinder
Seite 9 von 47
Ausgangsstrom
12 V DC
3 A oder 5 A
12 V DC
24 V DC
Beschreibung
5 A
3,5 A
Menge
1
1
1
1
1
