• 7-mm-Inbusschlüssel
• 7/32-Zoll-Inbusschlüssel
• 17-mm-Gabelschlüssel
• 1/2-Zoll-Gabelschlüssel
• 9/16-Zoll-Gabelschlüssel
Das Gerät heben und verschieben
1. Schlüsselschrauben und Versandstützen entfernen. Verpackungsmaterial noch auf den Gestängearmen
angebracht lassen. Das schützt die Lackierung vor Kratzern beim Aufbau.
2. Halten Sie die hinteren Abstellstützen fest und heben Sie das Gerät mit je einer Person auf jeder Seite an.
3. Heben Sie die hinteren Abstellstützen an, sodass die vorderen Transporträder über den Boden rollen können.
Wenden Sie die korrekte Hebemethode an.
4. Schieben Sie das Gerät zur vorgesehenen Stelle.
5. Senken Sie hinteren Abstellstützen.

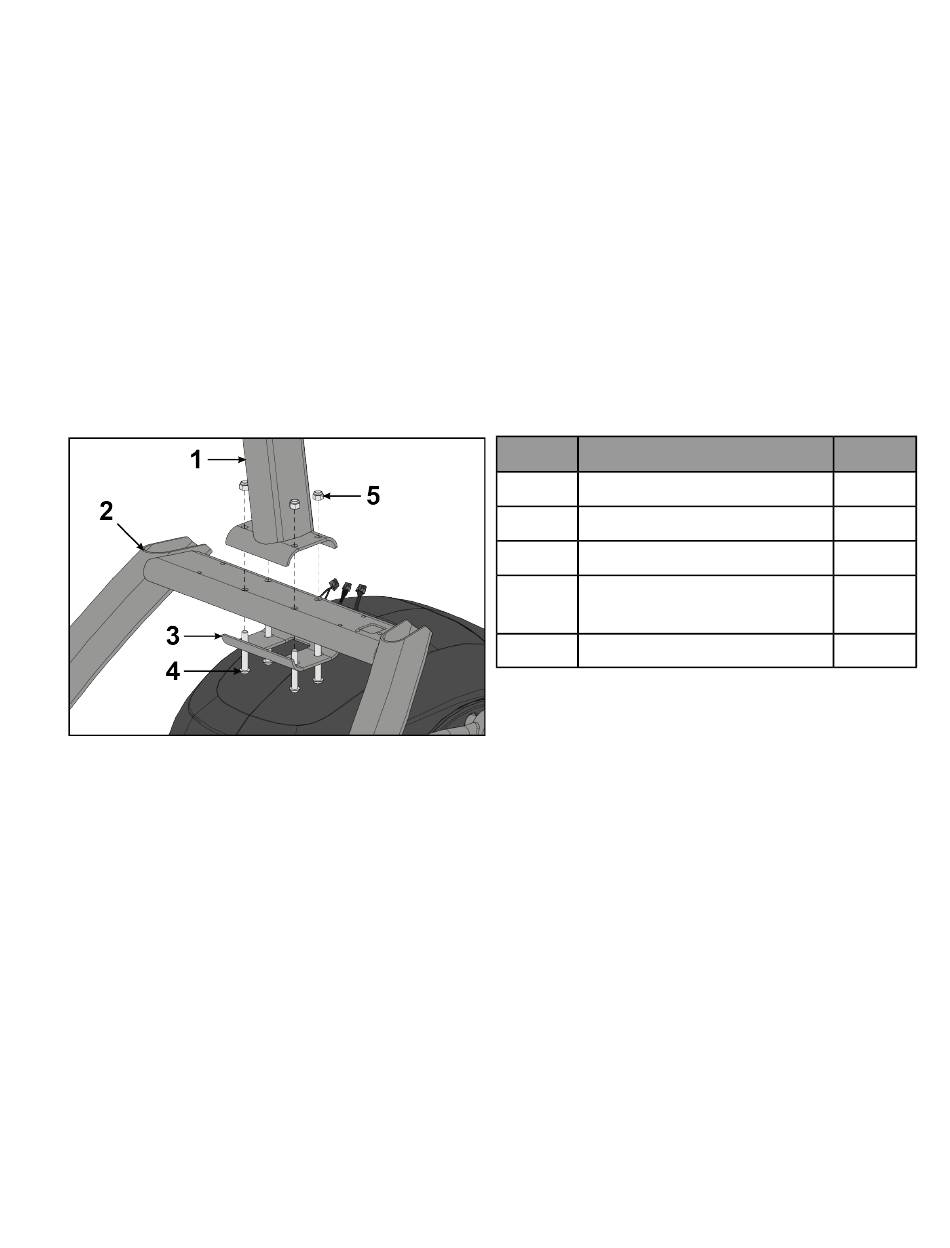

Konsolenschweißteil montieren
1. Das Konsolenschweißteil auf dem Rahmen in Position bringen.
2. Die untere Halterung sowie vier Schraubbolzen in den Rahmen und das Konsolenschweißteil stecken (von
unten).
3. Schrauben Sie vier Klemmmuttern per Hand auf die Schrauben.
4. Ziehen Sie die vier Schrauben und Klemmmuttern mit einem 7/32" Inbusschlüssel und einem 9/16"
Gabelschlüssel fest.
Artikel
1
2
3
Innensechskantschraube,
4
5
Kontermutter, 375-16 Nylon
Seite 17 von 47
Beschreibung
Schweißteil, Konsole
Rahmen
Halterung, untere
.375-16 x 2.5"
Menge
1
1
1
4
4
