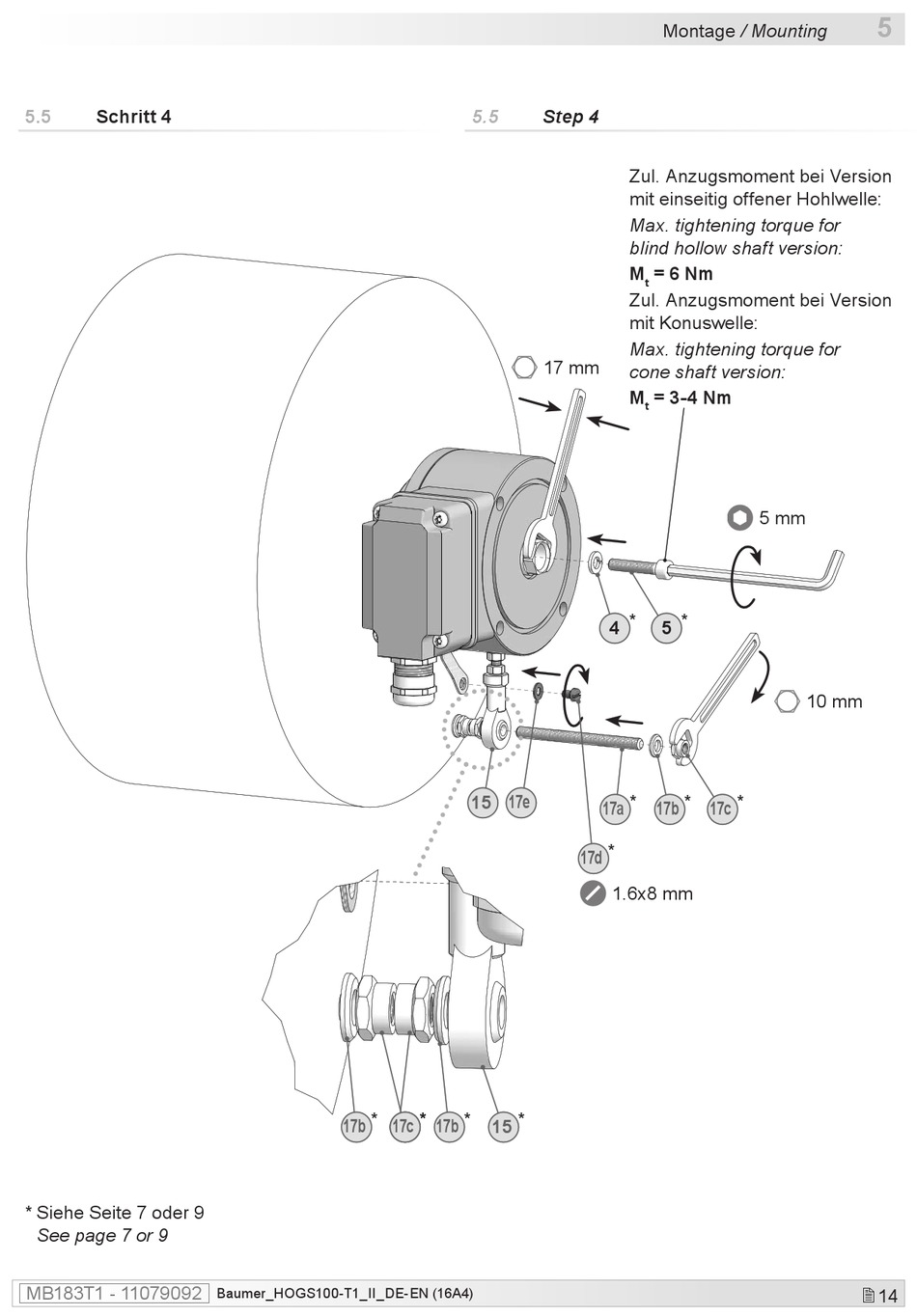

Schritt 4; Step 4 - Baumer Hubner Berlin low harmonics HOGS 100 Montage- Und Betriebsanleitung

5.5

Schritt 4

* Siehe Seite 7 oder 9
See page 7 or 9
MB183T1 - 11079092
*
17b
Baumer_HOGS100-T1_II_DE-EN (16A4)
5.5

Step 4

17 mm
17e
15
* * * *
21b 17c 17b
15
Montage / Mounting
Zul. Anzugsmoment bei Version
mit einseitig offener Hohlwelle:
Max. tightening torque for
blind hollow shaft version:
M = 6 Nm
t
Zul. Anzugsmoment bei Version
mit Konuswelle:
Max. tightening torque for
cone shaft version:
M = 3-4 Nm
t
* *
4 5
* * *
17a 17b 17c
*
17d
1.6x8 mm
5
5 mm
10 mm
 14
