Air Sensor Abnehmen - Knauer AZURA Click Bedienungsanleitung

7
Ablauf
Variante 1:
3. Die untere Kante des Air Sensors an der unteren Kante der
Tragschiene
4. Air Sensor leicht nach oben ziehen.
5. Die obere Kante des Air Sensors an die obere Kante der
Tragschiene drücken bis Air Sensor einrastet.
Variante 2:
3. Die obere Kante des Air Sensors an der oberen Kante der
Tragschiene einhaken.
4. Air Sensor leicht nach unten ziehen.
5. Die untere Kante des Air Sensors an die untere Kante der
Tragschiene drücken bis Air Sensor einrastet.

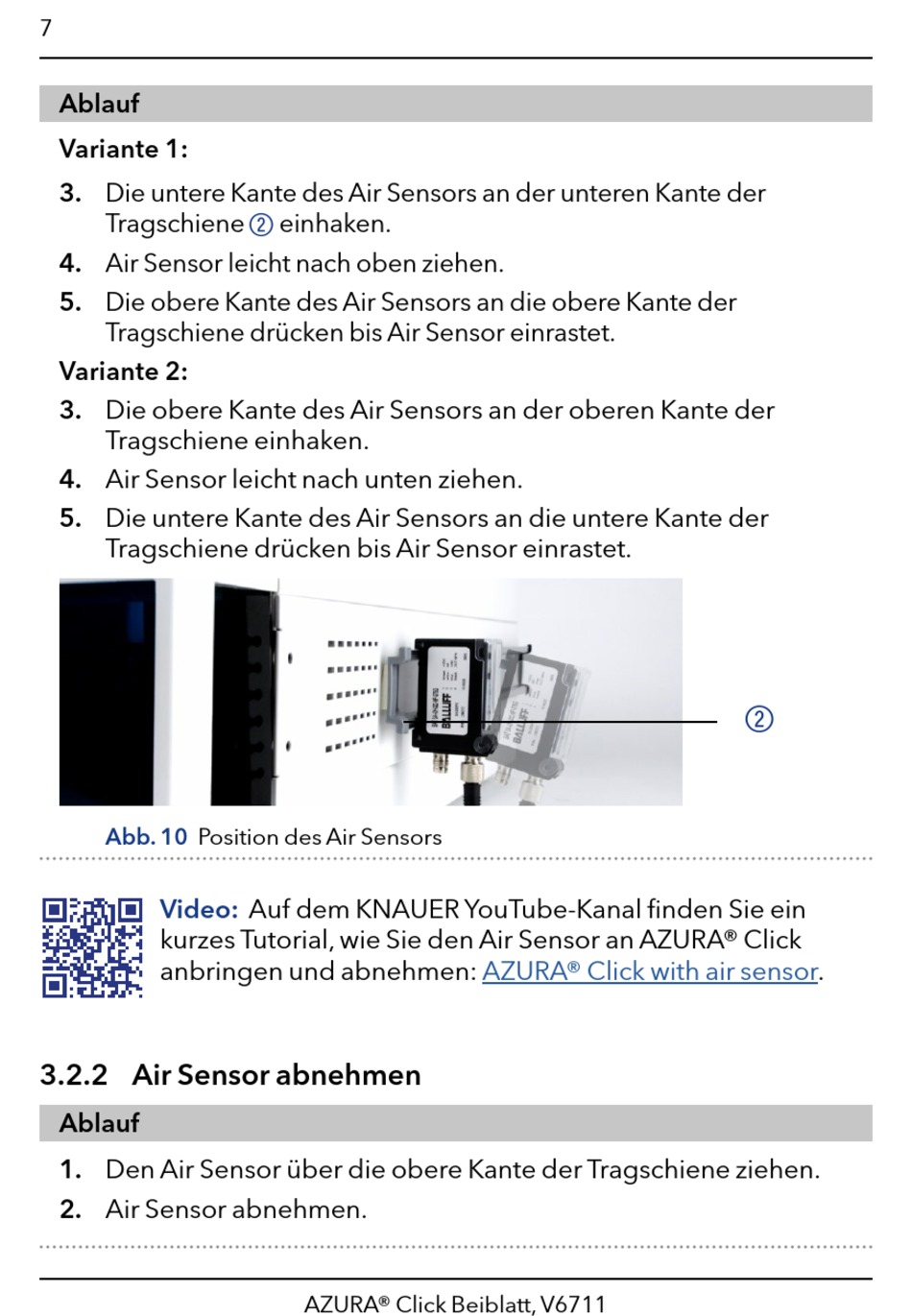

Abb. 10 Position des Air Sensors
Video:
kurzes Tutorial, wie Sie den Air Sensor an AZURA® Click
anbringen und abnehmen:

3.2.2 Air Sensor abnehmen

Ablauf
1. Den Air Sensor über die obere Kante der Tragschiene ziehen.
2. Air Sensor abnehmen.
einhaken.
2
Auf dem KNAUER YouTube-Kanal finden Sie ein
AZURA® Click Beiblatt, V6711
AZURA® Click with air
2
sensor.
