- Seite 1 4173#A Bedienungsanleitung WELDINGER Plasmaschneider PS 55 pilot pro PS 56/560 air pilot pro Schneidleistung 45 A...
- Seite 2 Sicherheitshinweise für WELDINGER Schweißgeräte vor Inbetriebnahme Dieses WELDINGER-Schweißgerät wurde sorgfältig nach den anerkannten Normen gebaut. Dennoch können beim Umgang mit ihm gefährliche Situationen auftreten, wenn diese Bedienungsanleitung nicht genau befolgt wird. Diese Sicherheitshinweise dienen ihrer persönlichen Sicherheit und der Vermeidung von Schäden am Gerät. Lesen Sie deshalb diese Anleitung genau durch und befolgen Sie die Sicherheitshinweise, wenn Sie mit dem Schweißgerät arbeiten.
- Seite 3 Schweißverfahren abgestimmte Schweißerhandschuhe mit Stulpen in unterschiedlichen Ausführungen und Größen im Angebot. Schutz vor elektrischen Gefahren Benutzen Sie das Gerät nur in sauberer und gegen Nässeeinwirkung geschützter Umgebung. Gerät nicht bei erhöhter Feuchtigkeit (Regen/Schnee) benutzen. Eindringende Nässe kann zu Stromschlägen und zu Schäden am Gerät führen. Schweißgeräte, die wechselweise Gleich- oder Wechselstrom bereitstellen können, müssen nach EN-60974-1 und BGI 534 mit „S“...
- Seite 4 Es dürfen keine Schweißarbeiten an Behältern durchgeführt werden, die Gase, Treibstoffe, Mineralöle oder andere leichtentzündlichen Substanzen enthalten oder enthalten haben. Explosionsgefahr! Schutz vor Brandgefahr Beim Schweißen kann es wegen der hohen Temperatur des Lichtbogens und fliegender, geschmolzener Metallspritzer zu erhöhter Brandgefahr kommen. Halten Sie den Arbeitsplatz jederzeit frei von leichtentzündlichen und brennbaren Stoffen.
- Seite 5 Bewertung der Arbeitsumgebung Berücksichtigen Sie mögliche elektromagnetische Störquellen in der Umgebung: Netzzuleitungen, Steuerleitungen, Telekommunikations- und andere Signalleitungen in der unmittelbaren Umgebung des Schweißplatzes Rundfunkempfänger und Fernsehgeräte Computer, Tablets, Smartphones, Smartwatches oder andere Einrichtungen Schutz von Menschen mit Herzschrittmacher oder Hörgerät Mess- oder Kalibriereinrichtungen Überprüfen Sie die Störfestigkeit anderer elektrischer Einrichtungen in der Umgebung und stellen sie die Verträglichkeit sicher.
- Seite 6 Sicherheitsmaßnahmen treffen kann. Wird eine der untenstehenden Prüfungen nicht erfüllt, darf das Gerät erst nach Instandsetzung und erneuter Prüfung wieder in Betrieb genommen werden. Wenden Sie sich in allen Service-Angelegenheiten an den Kundendienst von HausundWerkstatt24. Wartung/Reinigung Die Wartung beinhaltet eine gründliche Reinigung der Bauteile und eine Inspektion. Der Zyklus hängt vom Nutzungsgrad und von den Arbeitsplatzbedingungen ab.
- Seite 7 und Prüfung“ entsprechend der Betriebssicherheitsverordnung. Diese international gültige Norm ist spezifisch für Lichtbogenschweißgeräte. Wegen der besonderen Gegebenheiten bei Inverter-Lichtbogenschweißgeräten sind nicht alle Prüfgeräte zur Prüfung nach VDE 0702 in vollem Umfang verwendbar. Geeignete Prüfmittel und Messgeräte entsprechen VDE 0404-2, die den Frequenzgang nach DIN EN 61010-1 Anhang A - Messschaltung A1 bewerten.
- Seite 8 Netzstromkreis gegen Schweißstromkreis und Elektronik: 5 M Ω Schweißstromkreis und Elektronik gegen Schutzleiterkreis (PE): 2,5 M Ω Netzstromkreis gegen Schutzleiterkreis (PE): 2,5 M Ω Messen des Ableitstroms (Schutzleiter- und Berührungsstrom) Anmerkung: Auch wenn die Ableitstrommessung laut Norm nur alternativ zur Isolationswiderstandsmessung ist, empfehlen wir besonders nach Reparaturen, immer beide Messungen durchzuführen.
- Seite 9 Die fünfjährige WELDINGER-Garantie gilt ausschließlich für elektronische Schweißgeräte, Plasmaschneider, Filterkassetten für Schweißhelme, Flüsterkompressoren und Elektrowerkzeuge der Marke WELDINGER, die ab dem 11.11.2020 durch HuW24 e.K. ausgeliefert worden sind. Für alle Geräte, die bis zum 10.11.2020 von HuW24 e.K. ausgeliefert wurden, gilt die bisherige Gewährleistung von zwei Jahren.
- Seite 10 7. Nachlieferungsbefugnis. HuW24 e.K. ist berechtigt, anstelle der Reparatur ein neues Gerät zu liefern. 8. Ersetzungsbefugnis bei Auslaufmodellen. Wird ein baugleiches Gerät zum Zeitpunkt der Geltendmachung des Garantiefalls von HuW24 e.K. nicht mehr vertrieben, so ist HuW24 e.K. berechtigt, dem Kunden in Erfüllung seines Garantieanspruchs ein den technischen Anforderungen des Geräts voll entsprechendes, gleichwertiges oder höherwertiges, nicht baugleiches Gerät zu liefern.
- Seite 11 Mangel durch ein Ereignis herbeigeführt wurde, das zufällig von außen eingewirkt hat. Bedienungsanleitung Wir freuen uns, dass Sie sich für ein WELDINGER Markengerät der Firma DINGER Germany GmbH entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Bitte lesen Sie diese Betriebsanleitung vor Inbetriebnahme sorgfältig durch.

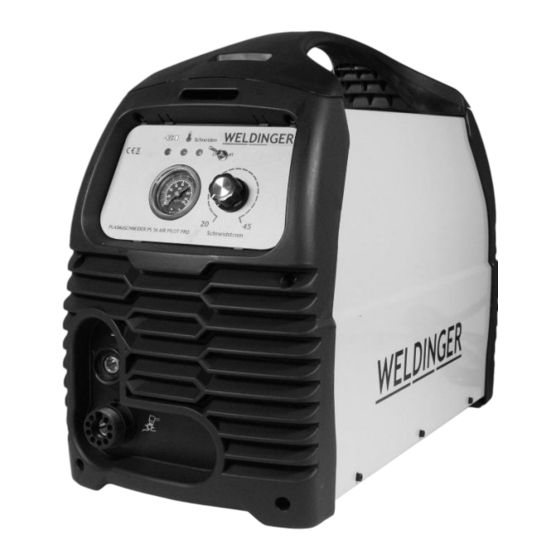

- Seite 12 Übersicht Frontpanel WELDINGER PS 55 pilot pro 1. Manometer 2. Thermoüberlastungsanzeige 3. Bereitschaftsanzeige 4. LED Schneidstrom 5. Wahlschalter 2-Takt/4-Takt 6. Wahlschalter Drucklufttest/Schneiden 7. Schneidstrompotentiometer Übersicht Frontpanel WELDINGER PS 56/560 air pilot pro 1. Manometer 2. Bereitschaftsanzeige 3. Thermoüberlastungsanzeige 4. LED Schneidstrom 5. Wahlschalter 2-Takt/4-Takt 6. Schneidstrompotentiometer...
- Seite 13 Anschlüsse Front PS 55 pilot pro PS 56/560 air pilot pro A: Masse 9 mm Dorn B: Schnellkupplung Plasmabrenner Hinweis: Der PS 56 und der PS 560 sind technisch identisch. Plasmaschneiden Die Plasmaschneider sind mit einem hochwertigen Plasmabrenner Trafimet Ergo Cut S 45 ausgestattet, bei denen viele gängige Verschleißteile passen.
- Seite 14 Wechseln Sie dann zu „Schneiden“ in den Arbeitsmodus. Über das Schweißstrompotentiometer (7) stellen Sie den benötigten Schneidstrom ein. Im PS 56/560 air pilot pro ist der Kompressor bereits integriert. Schalten Sie den Netzschalter auf „An“, das Lüftergeräusch signalisiert die Betriebsbereitschaft. Der Kompressor arbeitet, um den benötigten Druck aufzubauen.
- Seite 15 Als Richtwerte zum Schneiden können gelten: Materialstärke 8-12 in mm Luftdruck 22/1,5 29/2 36/2,5 44/3 58-75/4-5 PSI/bar Stromstärke in A 15-20 20-35 30-40 35-45 40-50 Diese Zahlen sind als Richtwerte zu verstehen, es kann sein, daß sie abhängig vom verwendeten Material mit anderen Werten bessere Schneidergebnisse erzielen. Instandhaltung/Ratschläge Lassen Sie nach dem Schneiden das Gerät immer mit eingeschaltetem Lüfter im Standby herunterkühlen.
- Seite 16 Gefahrstoffe eine schädliche Auswirkung auf Mensch und Umwelt haben. Alternativ können Sie Ihr Altgerät auch an die DINGER Germany GmbH unter der genannten Adresse zurücksenden. Wir kümmern uns für Sie um eine sichere und umweltfreundliche Entsorgung. Technische Daten WELDINGER PS 55 pilot pro/PS 56/PS 560 air pilot pro IGBT-Inverter Netzanschluss...
- Seite 17 DIN EN 60974-10:2016-10 (VDE 0544-10:2016-10) – Anforderungen an die elektro- magnetische Verträglichkeit Im Fall von unbefugten Veränderungen, unsachgemäßen Reparaturen oder Umbauten verliert diese Erklärung ihre Gültigkeit. Oranienburg, den 10.06.2021 Bert Schanner Geschäftsführer Original WELDINGER Plasma-Zubehör erhalten Sie im Shop von www.hausundwerkstatt24.de: Verschleißteile einzeln oder im Set Artikel Artikelnr Inhalt CUTSet 3 für PS 45, 55, 56,...
