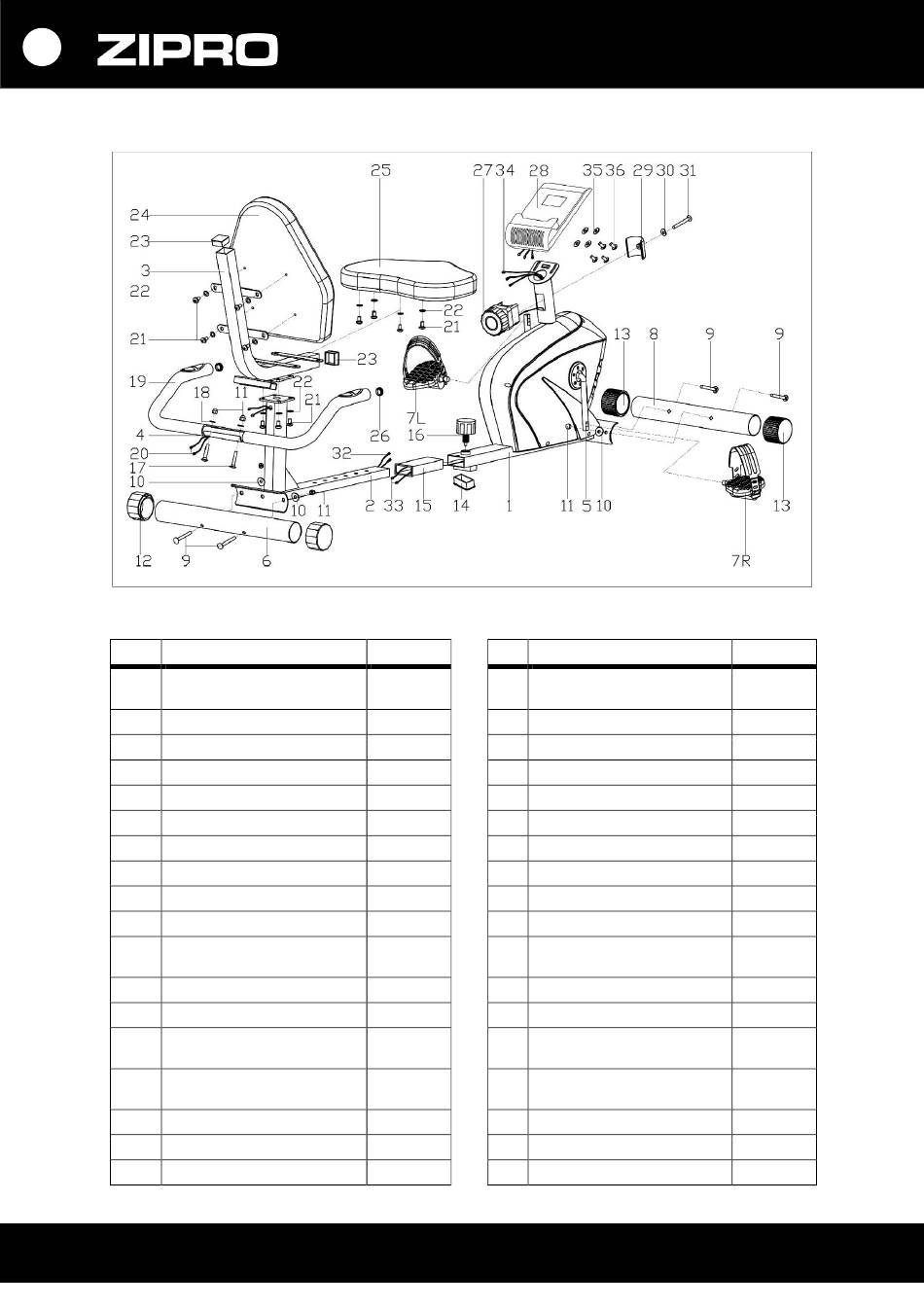

МОНТАЖНАЯ СХЕМА
ВНИМАНИЕ! Запрещается использовать детали из других источников, кроме как от производителя.
СПИСОК ДЕТАЛЕЙ
№ Описание
1 Передняя главная рама
2 Задняя главная рама
3 Рама седла и спинки
4 Руль
5 Шатун
6 Заднее основание
7L/R Педаль
8 Переднее основание
9 Винт
10 Шайба сферическая
11 Гайка
12 Выравнивающая накладка
13 Транспортный ролик
14 Прямоугольная заглушка
передней главной рамы
15 Пластиковая втулка
16 Ручка регулировки рамы
17 Винт
18 Плоская шайба
45
Количество № Описание
1 19 Накладка на руль из вспененного
материала
1 20 Провод для измерения пульса
1 21 Болт с шестигранным шлицем
1 22 Плоская шайба
1 23 Заглушка рамы седла и спинки
1 24 Спинка
1/1 25 Седло
1 26 Заглушка руля
4 27 Ручка регулятора сопротивления
4 28 Компьютер
4 29 Накладка на ручку регулятора
сопротивления
2 30 Плоская шайба
2 31 Винт с крестообразным шлицем
1 32 Соединительный провод для
измерения пульса
1 33 Соединительный провод для
измерения пульса
1 34 Провод компьютера
2 35 Плоская шайба
2 36 Винт с крестообразным шлицем
Количество
2
2
12
12
2
1
1
2
1
1
1
1
1
2
2
1
4
4
