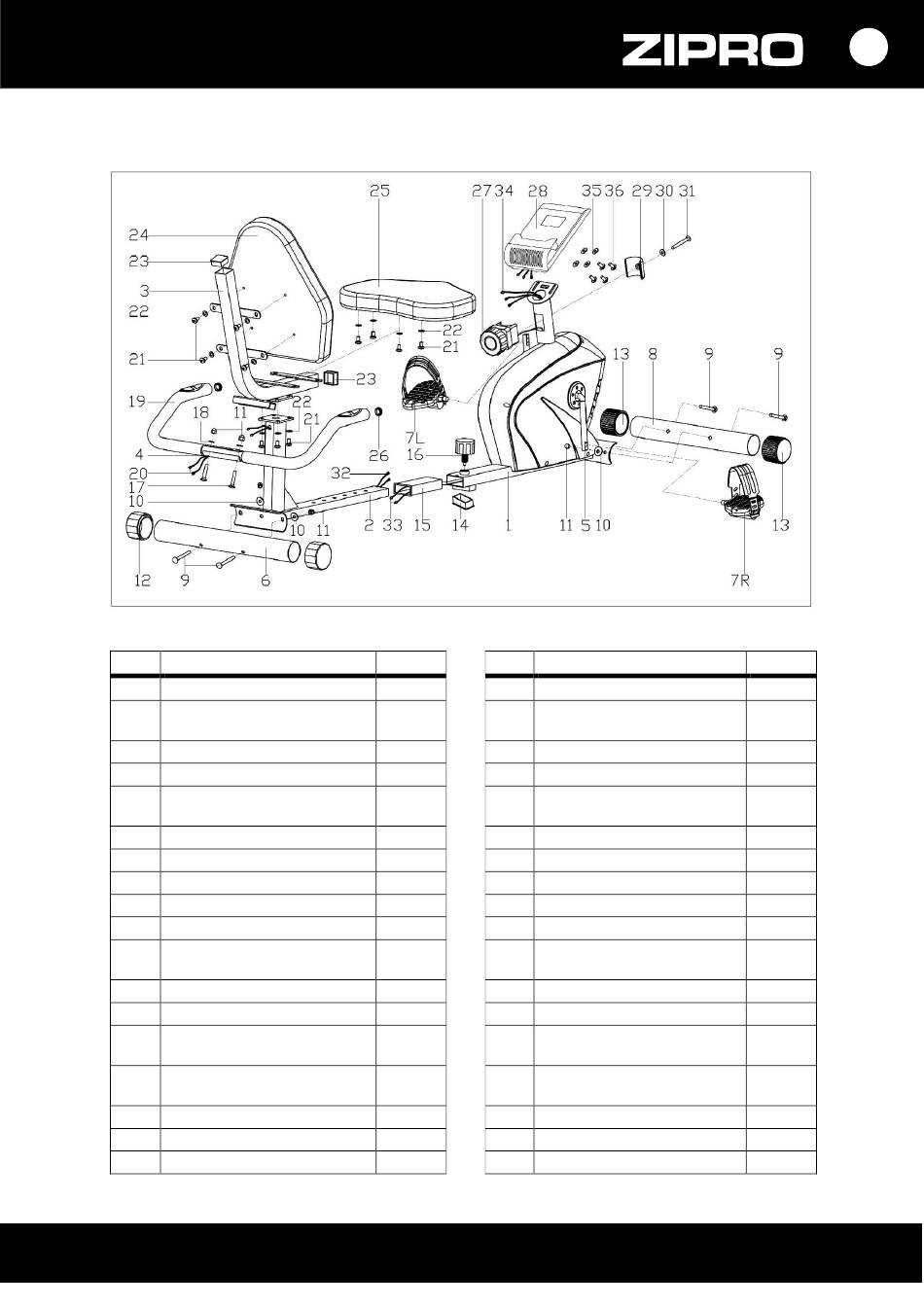

ESQUEMA DE MONTAJE

¡ATENCIÓN! Queda prohibido usar repuestos diferentes a aquellos ofrecidos por el fabricante.

LISTA DE COMPONENTES

Núm. Descripción
1 Cuadro principal frontal
2 Cuadro principal posterior
3 Soporte de sillín y respaldo
4 Manillar
5 Manivela
6 Soporte posterior
7L/R Pedal
8 Soporte frontal
9 Tornillo
10 Arandela de arco
11 Tuerca
12 Arandela de autonivelado
13 Rodillo de transporte
14 Tapón rectangular de cuadro
principal frontal
15 Cilindro de plástico
16 Perilla de ajuste de cuadro
17 Tornillo
18 Arandela plana
Cantidad Núm. Descripción
1 19 Espuma del manillar
1 20 Cable de medición de ritmo
cardiaco
1 21 Tornillo allen
1 22 Arandela plana
1 23 Tapón de cuadro de sillín y
respaldo
1 24 Respaldo
1L/1P 25 Sillín
1 26 Tapón de manillar
4 27 Perilla de ajuste de resistencia
4 28 Ordenador
4 29 Tapa de perilla de ajuste de
resistencia.
2 30 Arandela plana
2 31 Tornillo de estrella
1 32 Cable conector de medición de
ritmo cardiaco
1 33 Cable conector de medición de
ritmo cardiaco
1 34 Cable del ordenador
2 35 Arandela plana
2 36 Tornillo de estrella
ES
Cantidad
2
2
12
12
2
1
1
2
1
1
1
1
1
2
2
1
4
4
