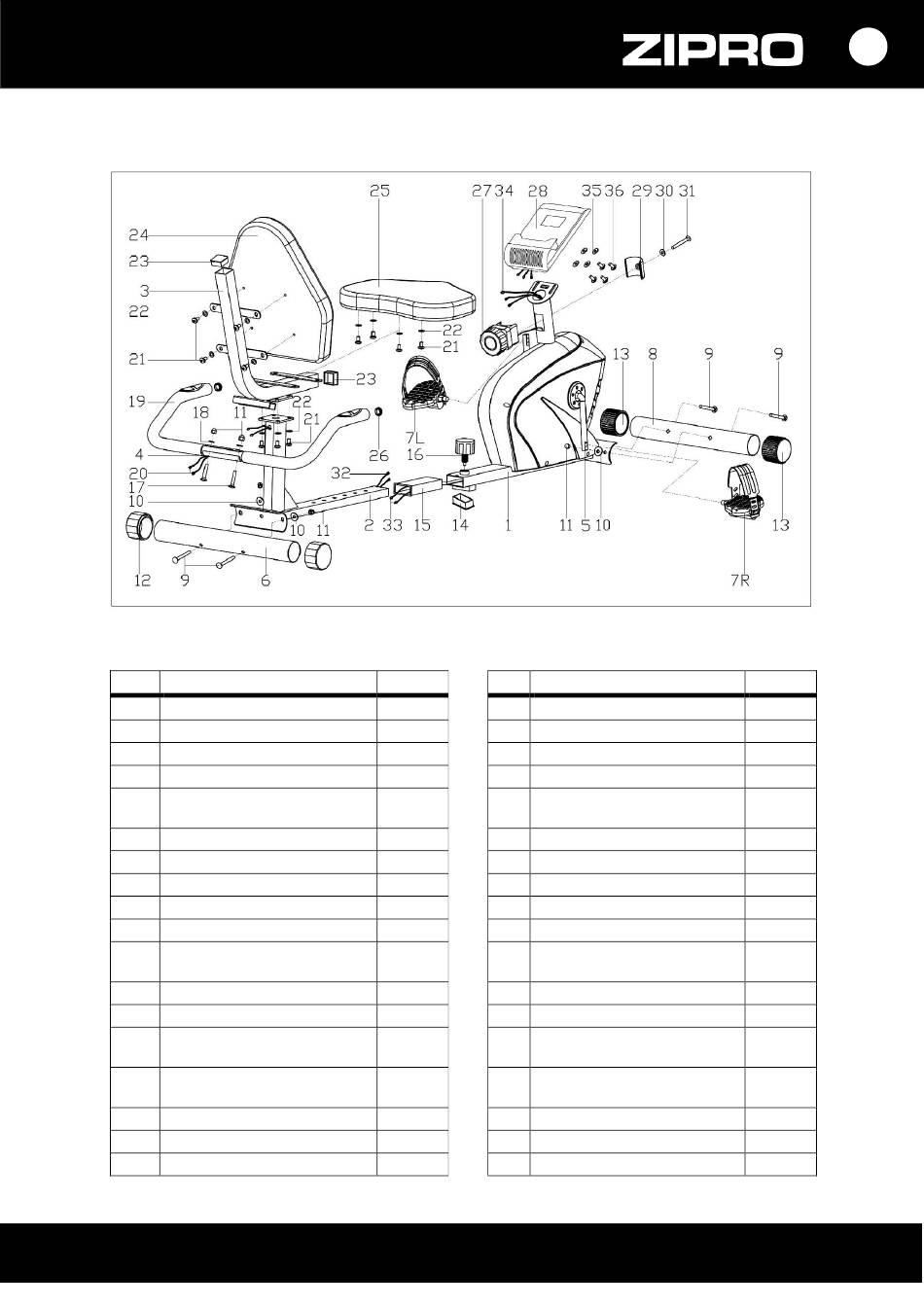

SCHÉMA DE MONTAGE
ATTENTION ! Il est interdit d'utiliser des pièces provenant de sources autres que le fabricant.
LISTE DES PIÈCES
No Description
1 Cadre principal avant
2 Cadre principal arrière
3 Support de selle et de dossier
4 Guidon
5 Manivelle
6 Stabilisateur arrière
7L/R Pédale
8 Stabilisateur avant
9 Boulon
10 Rondelle cambrée
11 Écrou
12 Embout de nivellement
13 Rouleau de transport
14 Embout de cadre principal avant
carré
15 Manchon en plastique
16 Molette de réglage de cadre
17 Boulon
18 Rondelle plate
Quantité No Description
1 19 Poignée mousse
1 20 Fil de mesure du pouls
1 21 Vis Allen
1 22 Rondelle plate
1 23 Capuchon du cadre de selle et de
dossier
1 24 Dossier
1L/1P 25 Siège
1 26 Capuchon du guidon
4 27 Molette de réglage de tension
4 28 Console
4 29 Cache du dispositif de réglage de
tension
2 30 Rondelle plate
2 31 Vis cruciforme
1 32 Fil de connexion de la mesure du
pouls
1 33 Fil de connexion de la mesure du
pouls
1 34 Fil de console
2 35 Rondelle plate
2 36 Vis cruciforme
FR
Quantité
2
2
12
12
2
1
1
2
1
1
1
1
1
2
2
1
4
4
110
