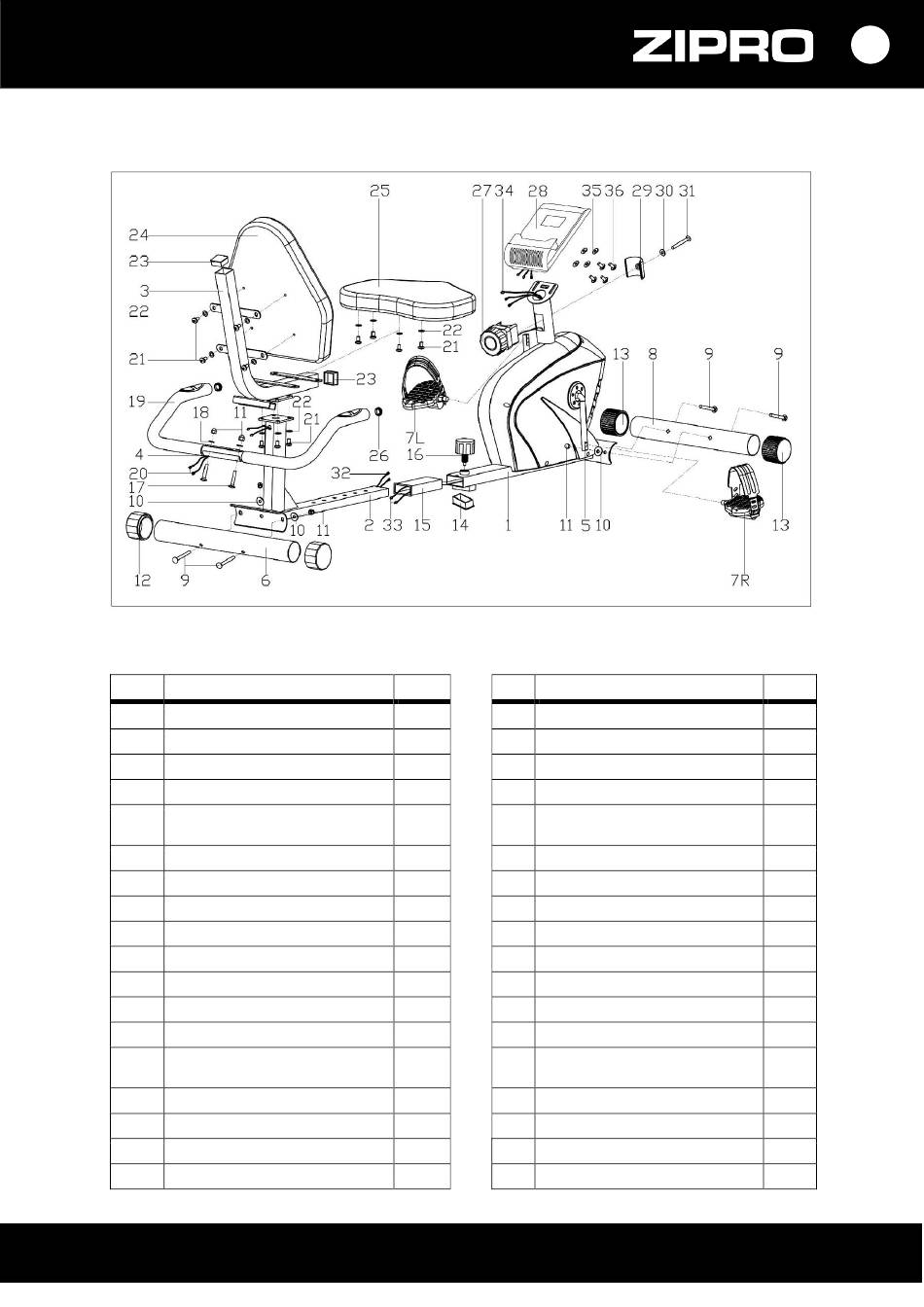

MONTAGESCHEMA
ACHTUNG! Es ist verboten, Teile zu verwenden, die aus anderen Quellen als vom Hersteller stammen.
TEILLISTE
Nr. Beschreibung
1 Vorderer Hauptrahmen
2 Hinterer Hauptrahmen
3 Sattel- und Rückenlehnen-Stütze
4 Lenker
5 Kurbel
6 Hinterer Fuß
7L/R Pedal
8 Vorderer Fuß
9 Schraube
10 Gewölbte Scheibe
11 Mutter
12 Nivellierauflage
13 Transportrolle
14 Viereckige Blende des vorderen
Hauptrahmens
15 Plastikhülse
16 Drehknopf für Rahmeneinstellung
17 Schraube
18 Flache Unterlegscheibe
Menge Nr. Beschreibung
1 19 Lenkerschaumstoff
1 20 Pulssensorleitung
1 21 Innensechskantschraube
1 22 Flache Unterlegscheibe
1 23 Blende des Sattel- und
Rückenlehnenrahmens
1 24 Rückenlehne
1/1 25 Sattel
1 26 Lenkerabdeckung
4 27 Widerstandsdrehknopf
4 28 Computer
4 29 Widerstandsdrehknopfabdeckung
2 30 Flache Unterlegscheibe
2 31 Kreuzschraube
1 32 Pulssensorverbindungsleitung
1 33 Pulssensorverbindungsleitung
1 34 Computerleitung
2 35 Flache Unterlegscheibe
2 36 Kreuzschraube
