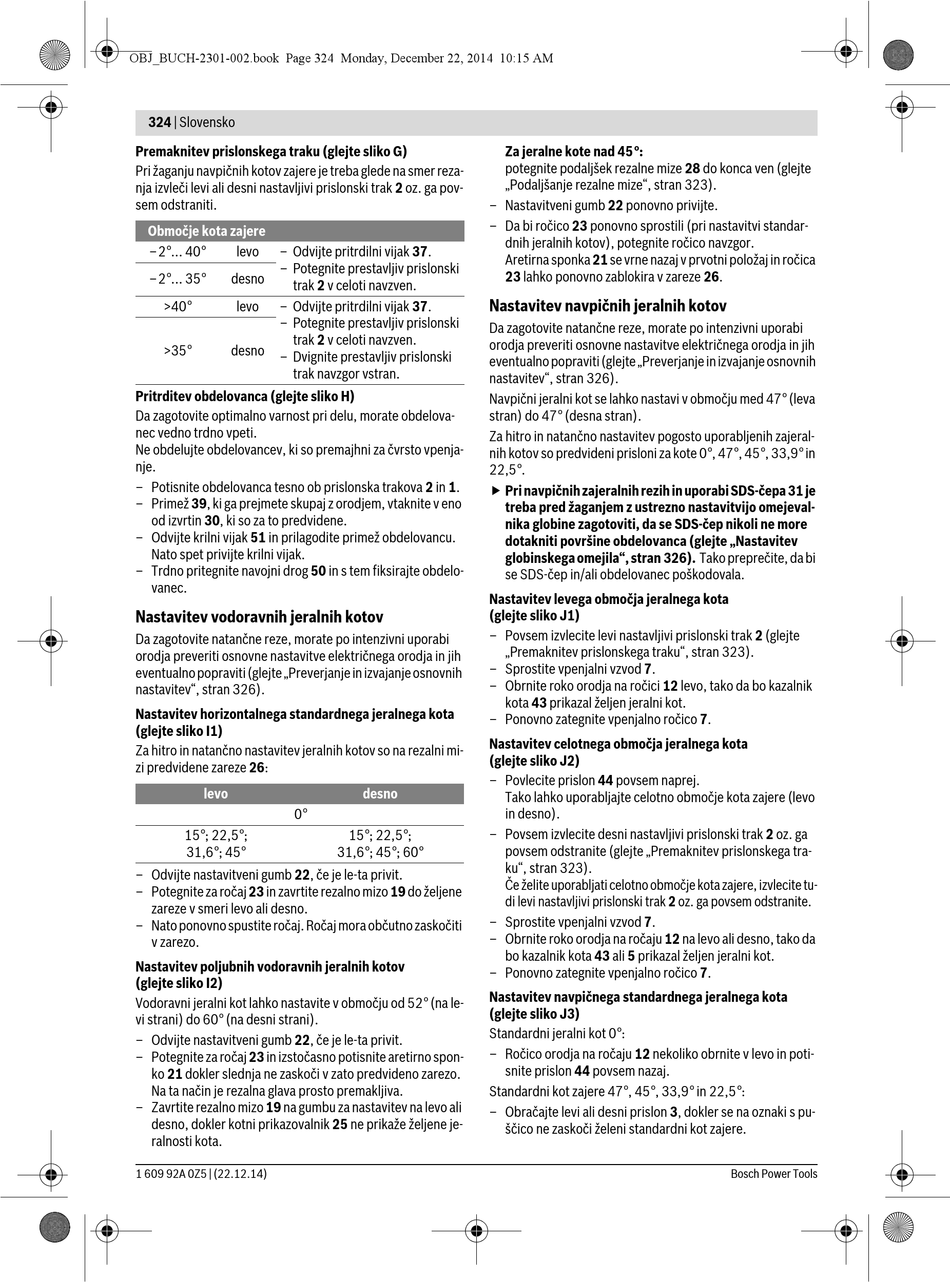

324 | Slovensko
Premaknitev prislonskega traku (glejte sliko G)
Pri žaganju navpičnih kotov zajere je treba glede na smer reza-
nja izvleči levi ali desni nastavljivi prislonski trak 2 oz. ga pov-
sem odstraniti.
Območje kota zajere
–2°... 40° levo – Odvijte pritrdilni vijak 37.
– Potegnite prestavljiv prislonski
–2°... 35° desno
trak 2 v celoti navzven.
>40° levo – Odvijte pritrdilni vijak 37.
– Potegnite prestavljiv prislonski
trak 2 v celoti navzven.
>35° desno
– Dvignite prestavljiv prislonski
trak navzgor vstran.
Pritrditev obdelovanca (glejte sliko H)
Da zagotovite optimalno varnost pri delu, morate obdelova-
nec vedno trdno vpeti.
Ne obdelujte obdelovancev, ki so premajhni za čvrsto vpenja-
nje.
– Potisnite obdelovanca tesno ob prislonska trakova 2 in 1.
– Primež 39, ki ga prejmete skupaj z orodjem, vtaknite v eno
od izvrtin 30, ki so za to predvidene.
– Odvijte krilni vijak 51 in prilagodite primež obdelovancu.
Nato spet privijte krilni vijak.
– Trdno pritegnite navojni drog 50 in s tem fiksirajte obdelo-
vanec.
Nastavitev vodoravnih jeralnih kotov
Da zagotovite natančne reze, morate po intenzivni uporabi
orodja preveriti osnovne nastavitve električnega orodja in jih
eventualno popraviti (glejte „Preverjanje in izvajanje osnovnih
nastavitev", stran 326).
Nastavitev horizontalnega standardnega jeralnega kota
(glejte sliko I1)
Za hitro in natančno nastavitev jeralnih kotov so na rezalni mi-
zi predvidene zareze 26:
levo
0°
15°; 22,5°;
31,6°; 45°
– Odvijte nastavitveni gumb 22, če je le-ta privit.
– Potegnite za ročaj 23 in zavrtite rezalno mizo 19 do željene
zareze v smeri levo ali desno.
– Nato ponovno spustite ročaj. Ročaj mora občutno zaskočiti
v zarezo.
Nastavitev poljubnih vodoravnih jeralnih kotov
(glejte sliko I2)
Vodoravni jeralni kot lahko nastavite v območju od 52° (na le-
vi strani) do 60° (na desni strani).
– Odvijte nastavitveni gumb 22, če je le-ta privit.
– Potegnite za ročaj 23 in izstočasno potisnite aretirno spon-
ko 21 dokler slednja ne zaskoči v zato predvideno zarezo.
Na ta način je rezalna glava prosto premakljiva.
– Zavrtite rezalno mizo 19 na gumbu za nastavitev na levo ali
desno, dokler kotni prikazovalnik 25 ne prikaže željene je-
ralnosti kota.
1 609 92A 0Z5 | (22.12.14)
Za jeralne kote nad 45°:
potegnite podaljšek rezalne mize 28 do konca ven (glejte
„Podaljšanje rezalne mize", stran 323).
– Nastavitveni gumb 22 ponovno privijte.
– Da bi ročico 23 ponovno sprostili (pri nastavitvi standar-
dnih jeralnih kotov), potegnite ročico navzgor.
Aretirna sponka 21 se vrne nazaj v prvotni položaj in ročica
23 lahko ponovno zablokira v zareze 26.
Nastavitev navpičnih jeralnih kotov
Da zagotovite natančne reze, morate po intenzivni uporabi
orodja preveriti osnovne nastavitve električnega orodja in jih
eventualno popraviti (glejte „Preverjanje in izvajanje osnovnih
nastavitev", stran 326).
Navpični jeralni kot se lahko nastavi v območju med 47° (leva
stran) do 47° (desna stran).
Za hitro in natančno nastavitev pogosto uporabljenih zajeral-
nih kotov so predvideni prisloni za kote 0°, 47°, 45°, 33,9° in
22,5°.
 Pri navpičnih zajeralnih rezih in uporabi SDS-čepa 31 je
treba pred žaganjem z ustrezno nastavitvijo omejeval-
nika globine zagotoviti, da se SDS-čep nikoli ne more
dotakniti površine obdelovanca (glejte „Nastavitev
globinskega omejila", stran 326). Tako preprečite, da bi
se SDS-čep in/ali obdelovanec poškodovala.
Nastavitev levega območja jeralnega kota
(glejte sliko J1)
– Povsem izvlecite levi nastavljivi prislonski trak 2 (glejte
„Premaknitev prislonskega traku", stran 323).
– Sprostite vpenjalni vzvod 7.
– Obrnite roko orodja na ročici 12 levo, tako da bo kazalnik
kota 43 prikazal željen jeralni kot.
– Ponovno zategnite vpenjalno ročico 7.
Nastavitev celotnega območja jeralnega kota
(glejte sliko J2)
– Povlecite prislon 44 povsem naprej.
desno
Tako lahko uporabljajte celotno območje kota zajere (levo
in desno).
– Povsem izvlecite desni nastavljivi prislonski trak 2 oz. ga
15°; 22,5°;
povsem odstranite (glejte „Premaknitev prislonskega tra-
31,6°; 45°; 60°
ku", stran 323).
Če želite uporabljati celotno območje kota zajere, izvlecite tu-
di levi nastavljivi prislonski trak 2 oz. ga povsem odstranite.
– Sprostite vpenjalni vzvod 7.
– Obrnite roko orodja na ročaju 12 na levo ali desno, tako da
bo kazalnik kota 43 ali 5 prikazal željen jeralni kot.
– Ponovno zategnite vpenjalno ročico 7.
Nastavitev navpičnega standardnega jeralnega kota
(glejte sliko J3)
Standardni jeralni kot 0°:
– Ročico orodja na ročaju 12 nekoliko obrnite v levo in poti-
snite prislon 44 povsem nazaj.
Standardni kot zajere 47°, 45°, 33,9° in 22,5°:
– Obračajte levi ali desni prislon 3, dokler se na oznaki s pu-
ščico ne zaskoči želeni standardni kot zajere.
