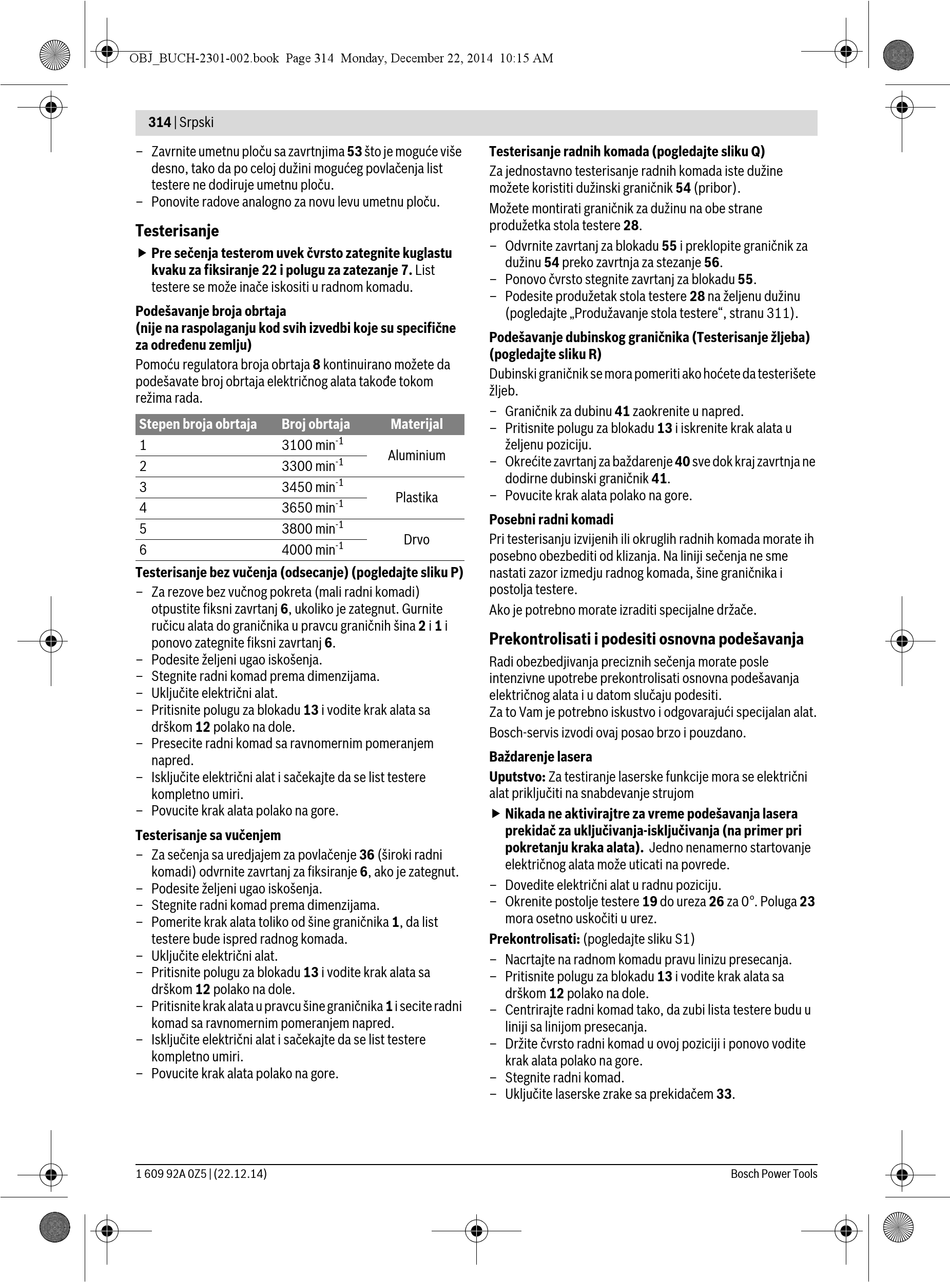

314 | Srpski
– Zavrnite umetnu ploču sa zavrtnjima 53 što je moguće više
desno, tako da po celoj dužini mogućeg povlačenja list
testere ne dodiruje umetnu ploču.
– Ponovite radove analogno za novu levu umetnu ploču.
Testerisanje
 Pre sečenja testerom uvek čvrsto zategnite kuglastu
kvaku za fiksiranje 22 i polugu za zatezanje 7. List
testere se može inače iskositi u radnom komadu.
Podešavanje broja obrtaja
(nije na raspolaganju kod svih izvedbi koje su specifične
za određenu zemlju)
Pomoću regulatora broja obrtaja 8 kontinuirano možete da
podešavate broj obrtaja električnog alata takođe tokom
režima rada.
Stepen broja obrtaja Broj obrtaja
1 3100 min
2 3300 min
3 3450 min
4 3650 min
5 3800 min
6 4000 min
Testerisanje bez vučenja (odsecanje) (pogledajte sliku P)
– Za rezove bez vučnog pokreta (mali radni komadi)
otpustite fiksni zavrtanj 6, ukoliko je zategnut. Gurnite
ručicu alata do graničnika u pravcu graničnih šina 2 i 1 i
ponovo zategnite fiksni zavrtanj 6.
– Podesite željeni ugao iskošenja.
– Stegnite radni komad prema dimenzijama.
– Uključite električni alat.
– Pritisnite polugu za blokadu 13 i vodite krak alata sa
drškom 12 polako na dole.
– Presecite radni komad sa ravnomernim pomeranjem
napred.
– Isključite električni alat i sačekajte da se list testere
kompletno umiri.
– Povucite krak alata polako na gore.
Testerisanje sa vučenjem
– Za sečenja sa uredjajem za povlačenje 36 (široki radni
komadi) odvrnite zavrtanj za fiksiranje 6, ako je zategnut.
– Podesite željeni ugao iskošenja.
– Stegnite radni komad prema dimenzijama.
– Pomerite krak alata toliko od šine graničnika 1, da list
testere bude ispred radnog komada.
– Uključite električni alat.
– Pritisnite polugu za blokadu 13 i vodite krak alata sa
drškom 12 polako na dole.
– Pritisnite krak alata u pravcu šine graničnika 1 i secite radni
komad sa ravnomernim pomeranjem napred.
– Isključite električni alat i sačekajte da se list testere
kompletno umiri.
– Povucite krak alata polako na gore.
1 609 92A 0Z5 | (22.12.14)
Testerisanje radnih komada (pogledajte sliku Q)
Za jednostavno testerisanje radnih komada iste dužine
možete koristiti dužinski graničnik 54 (pribor).
Možete montirati graničnik za dužinu na obe strane
produžetka stola testere 28.
– Odvrnite zavrtanj za blokadu 55 i preklopite graničnik za
dužinu 54 preko zavrtnja za stezanje 56.
– Ponovo čvrsto stegnite zavrtanj za blokadu 55.
– Podesite produžetak stola testere 28 na željenu dužinu
(pogledajte „Produžavanje stola testere", stranu 311).
Podešavanje dubinskog graničnika (Testerisanje žljeba)
(pogledajte sliku R)
Dubinski graničnik se mora pomeriti ako hoćete da testerišete
žljeb.
– Graničnik za dubinu 41 zaokrenite u napred.
Materijal
– Pritisnite polugu za blokadu 13 i iskrenite krak alata u
-1
željenu poziciju.
Aluminium
– Okrećite zavrtanj za baždarenje 40 sve dok kraj zavrtnja ne
-1
dodirne dubinski graničnik 41.
-1
– Povucite krak alata polako na gore.
Plastika
-1
Posebni radni komadi
-1
Drvo Pri testerisanju izvijenih ili okruglih radnih komada morate ih
-1
posebno obezbediti od klizanja. Na liniji sečenja ne sme
nastati zazor izmedju radnog komada, šine graničnika i
postolja testere.
Ako je potrebno morate izraditi specijalne držače.
Prekontrolisati i podesiti osnovna podešavanja
Radi obezbedjivanja preciznih sečenja morate posle
intenzivne upotrebe prekontrolisati osnovna podešavanja
električnog alata i u datom slučaju podesiti.
Za to Vam je potrebno iskustvo i odgovarajući specijalan alat.
Bosch-servis izvodi ovaj posao brzo i pouzdano.
Baždarenje lasera
Uputstvo: Za testiranje laserske funkcije mora se električni
alat priključiti na snabdevanje strujom
 Nikada ne aktivirajtre za vreme podešavanja lasera
prekidač za uključivanja-isključivanja (na primer pri
pokretanju kraka alata). Jedno nenamerno startovanje
električnog alata može uticati na povrede.
– Dovedite električni alat u radnu poziciju.
– Okrenite postolje testere 19 do ureza 26 za 0°. Poluga 23
mora osetno uskočiti u urez.
Prekontrolisati: (pogledajte sliku S1)
– Nacrtajte na radnom komadu pravu linizu presecanja.
– Pritisnite polugu za blokadu 13 i vodite krak alata sa
drškom 12 polako na dole.
– Centrirajte radni komad tako, da zubi lista testere budu u
liniji sa linijom presecanja.
– Držite čvrsto radni komad u ovoj poziciji i ponovo vodite
krak alata polako na gore.
– Stegnite radni komad.
– Uključite laserske zrake sa prekidačem 33.
