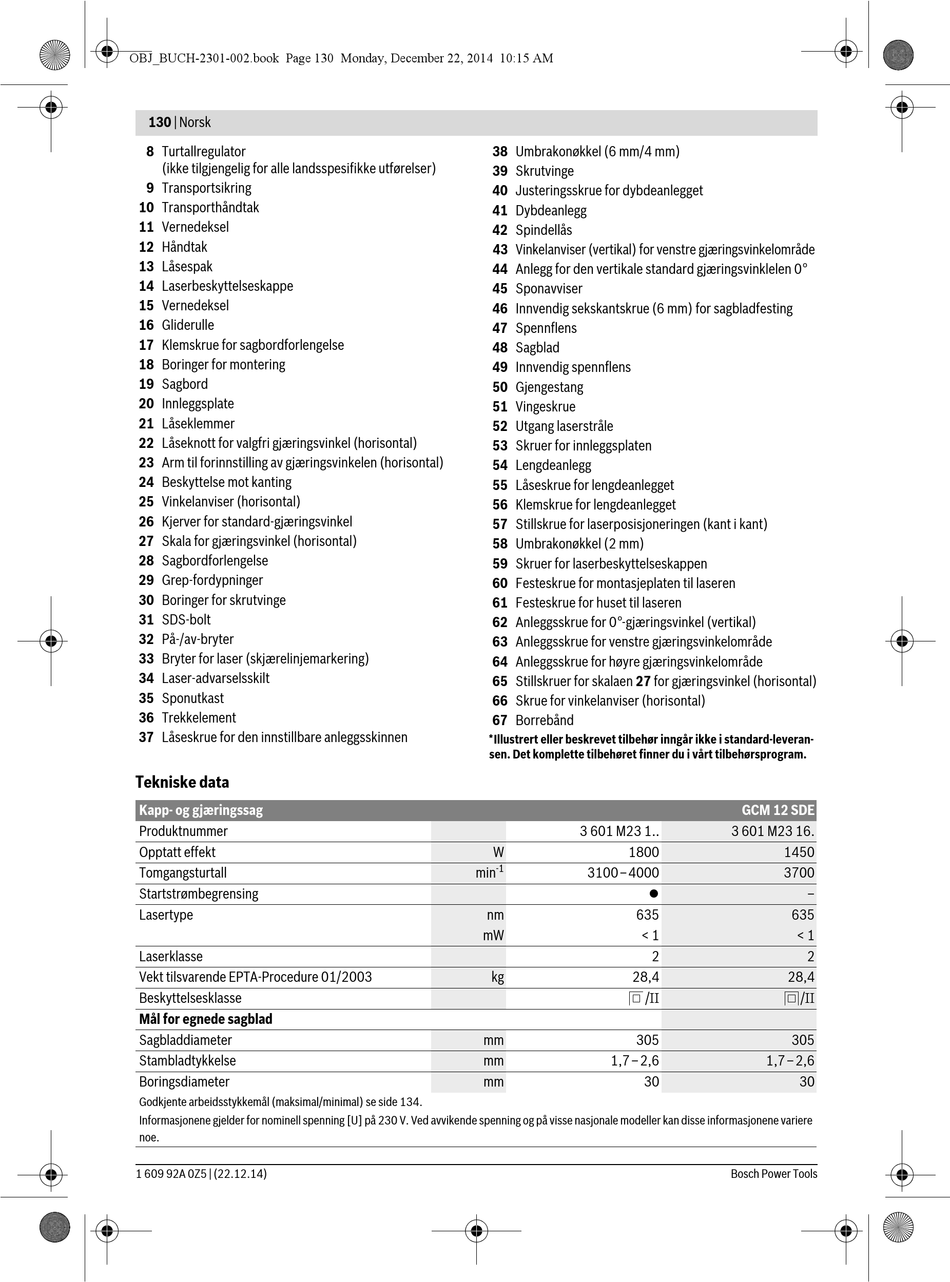

Bosch GCM 12 SDE Professional Originalbetriebsanleitung Seite 130

OBJ_BUCH-2301-002.book Page 130 Monday, December 22, 2014 10:15 AM
130 | Norsk
8 Turtallregulator
(ikke tilgjengelig for alle landsspesifikke utførelser)
9 Transportsikring
10 Transporthåndtak
11 Vernedeksel
12 Håndtak
13 Låsespak
14 Laserbeskyttelseskappe
15 Vernedeksel
16 Gliderulle
17 Klemskrue for sagbordforlengelse
18 Boringer for montering
19 Sagbord
20 Innleggsplate
21 Låseklemmer
22 Låseknott for valgfri gjæringsvinkel (horisontal)
23 Arm til forinnstilling av gjæringsvinkelen (horisontal)
24 Beskyttelse mot kanting
25 Vinkelanviser (horisontal)
26 Kjerver for standard-gjæringsvinkel
27 Skala for gjæringsvinkel (horisontal)
28 Sagbordforlengelse
29 Grep-fordypninger
30 Boringer for skrutvinge
31 SDS-bolt
32 På-/av-bryter
33 Bryter for laser (skjærelinjemarkering)
34 Laser-advarselsskilt
35 Sponutkast
36 Trekkelement
37 Låseskrue for den innstillbare anleggsskinnen
Tekniske data
Kapp- og gjæringssag
Produktnummer
Opptatt effekt
Tomgangsturtall
Startstrømbegrensing
Lasertype
Laserklasse
Vekt tilsvarende EPTA-Procedure 01/2003
Beskyttelsesklasse
Mål for egnede sagblad
Sagbladdiameter
Stambladtykkelse
Boringsdiameter
Godkjente arbeidsstykkemål (maksimal/minimal) se side 134.
Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvikende spenning og på visse nasjonale modeller kan disse informasjonene variere
noe.
1 609 92A 0Z5 | (22.12.14)
38 Umbrakonøkkel (6 mm/4 mm)
39 Skrutvinge
40 Justeringsskrue for dybdeanlegget
41 Dybdeanlegg
42 Spindellås
43 Vinkelanviser (vertikal) for venstre gjæringsvinkelområde
44 Anlegg for den vertikale standard gjæringsvinklelen 0°
45 Sponavviser
46 Innvendig sekskantskrue (6 mm) for sagbladfesting
47 Spennflens
48 Sagblad
49 Innvendig spennflens
50 Gjengestang
51 Vingeskrue
52 Utgang laserstråle
53 Skruer for innleggsplaten
54 Lengdeanlegg
55 Låseskrue for lengdeanlegget
56 Klemskrue for lengdeanlegget
57 Stillskrue for laserposisjoneringen (kant i kant)
58 Umbrakonøkkel (2 mm)
59 Skruer for laserbeskyttelseskappen
60 Festeskrue for montasjeplaten til laseren
61 Festeskrue for huset til laseren
62 Anleggsskrue for 0°-gjæringsvinkel (vertikal)
63 Anleggsskrue for venstre gjæringsvinkelområde
64 Anleggsskrue for høyre gjæringsvinkelområde
65 Stillskruer for skalaen 27 for gjæringsvinkel (horisontal)
66 Skrue for vinkelanviser (horisontal)
67 Borrebånd
*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-
sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
3 601 M23 1..
W 1800
-1
min 3100–4000

nm 635
mW < 1
2
kg 28,4
/II
mm 305
mm 1,7–2,6
mm 30
GCM 12 SDE
3 601 M23 16.
1450
3700
–
635
< 1
2
28,4
/II
305
1,7–2,6
30
