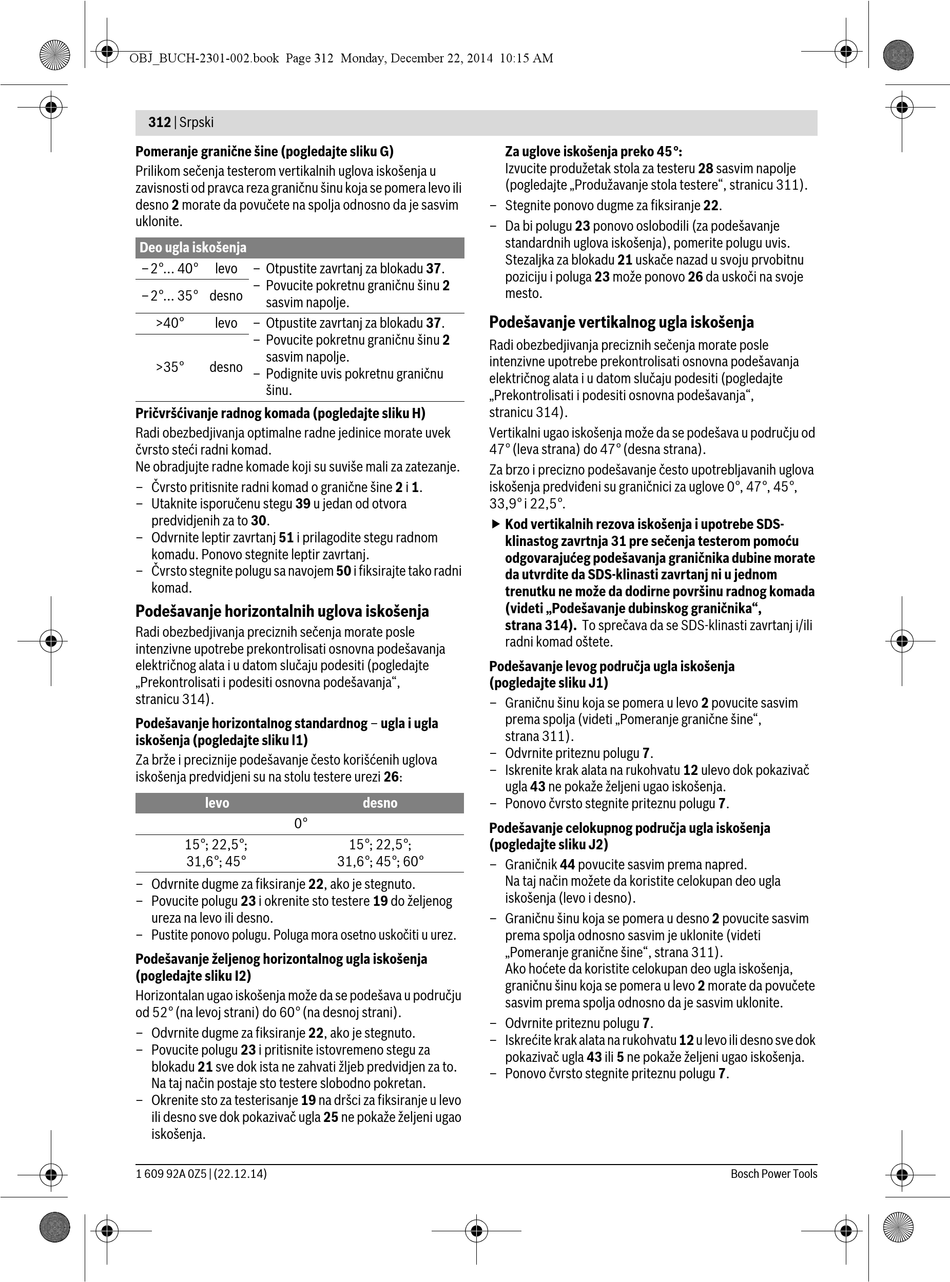

312 | Srpski
Pomeranje granične šine (pogledajte sliku G)
Prilikom sečenja testerom vertikalnih uglova iskošenja u
zavisnosti od pravca reza graničnu šinu koja se pomera levo ili
desno 2 morate da povučete na spolja odnosno da je sasvim
uklonite.
Deo ugla iskošenja
–2°... 40° levo – Otpustite zavrtanj za blokadu 37.
– Povucite pokretnu graničnu šinu 2
–2°... 35° desno
sasvim napolje.
>40° levo – Otpustite zavrtanj za blokadu 37.
– Povucite pokretnu graničnu šinu 2
sasvim napolje.
>35° desno
– Podignite uvis pokretnu graničnu
šinu.
Pričvršćivanje radnog komada (pogledajte sliku H)
Radi obezbedjivanja optimalne radne jedinice morate uvek
čvrsto steći radni komad.
Ne obradjujte radne komade koji su suviše mali za zatezanje.
– Čvrsto pritisnite radni komad o granične šine 2 i 1.
– Utaknite isporučenu stegu 39 u jedan od otvora
predvidjenih za to 30.
– Odvrnite leptir zavrtanj 51 i prilagodite stegu radnom
komadu. Ponovo stegnite leptir zavrtanj.
– Čvrsto stegnite polugu sa navojem 50 i fiksirajte tako radni
komad.
Podešavanje horizontalnih uglova iskošenja
Radi obezbedjivanja preciznih sečenja morate posle
intenzivne upotrebe prekontrolisati osnovna podešavanja
električnog alata i u datom slučaju podesiti (pogledajte
„Prekontrolisati i podesiti osnovna podešavanja",
stranicu 314).
Podešavanje horizontalnog standardnog – ugla i ugla
iskošenja (pogledajte sliku l1)
Za brže i preciznije podešavanje često korišćenih uglova
iskošenja predvidjeni su na stolu testere urezi 26:
levo
0°
15°; 22,5°;
31,6°; 45°
– Odvrnite dugme za fiksiranje 22, ako je stegnuto.
– Povucite polugu 23 i okrenite sto testere 19 do željenog
ureza na levo ili desno.
– Pustite ponovo polugu. Poluga mora osetno uskočiti u urez.
Podešavanje željenog horizontalnog ugla iskošenja
(pogledajte sliku I2)
Horizontalan ugao iskošenja može da se podešava u području
od 52° (na levoj strani) do 60° (na desnoj strani).
– Odvrnite dugme za fiksiranje 22, ako je stegnuto.
– Povucite polugu 23 i pritisnite istovremeno stegu za
blokadu 21 sve dok ista ne zahvati žljeb predvidjen za to.
Na taj način postaje sto testere slobodno pokretan.
– Okrenite sto za testerisanje 19 na dršci za fiksiranje u levo
ili desno sve dok pokazivač ugla 25 ne pokaže željeni ugao
iskošenja.
1 609 92A 0Z5 | (22.12.14)
Za uglove iskošenja preko 45°:
Izvucite produžetak stola za testeru 28 sasvim napolje
(pogledajte „Produžavanje stola testere", stranicu 311).
– Stegnite ponovo dugme za fiksiranje 22.
– Da bi polugu 23 ponovo oslobodili (za podešavanje
standardnih uglova iskošenja), pomerite polugu uvis.
Stezaljka za blokadu 21 uskače nazad u svoju prvobitnu
poziciju i poluga 23 može ponovo 26 da uskoči na svoje
mesto.
Podešavanje vertikalnog ugla iskošenja
Radi obezbedjivanja preciznih sečenja morate posle
intenzivne upotrebe prekontrolisati osnovna podešavanja
električnog alata i u datom slučaju podesiti (pogledajte
„Prekontrolisati i podesiti osnovna podešavanja",
stranicu 314).
Vertikalni ugao iskošenja može da se podešava u području od
47° (leva strana) do 47° (desna strana).
Za brzo i precizno podešavanje često upotrebljavanih uglova
iskošenja predviđeni su graničnici za uglove 0°, 47°, 45°,
33,9° i 22,5°.
 Kod vertikalnih rezova iskošenja i upotrebe SDS-
klinastog zavrtnja 31 pre sečenja testerom pomoću
odgovarajućeg podešavanja graničnika dubine morate
da utvrdite da SDS-klinasti zavrtanj ni u jednom
trenutku ne može da dodirne površinu radnog komada
(videti „Podešavanje dubinskog graničnika",
strana 314). To sprečava da se SDS-klinasti zavrtanj i/ili
radni komad oštete.
Podešavanje levog područja ugla iskošenja
(pogledajte sliku J1)
– Graničnu šinu koja se pomera u levo 2 povucite sasvim
prema spolja (videti „Pomeranje granične šine",
strana 311).
– Odvrnite priteznu polugu 7.
– Iskrenite krak alata na rukohvatu 12 ulevo dok pokazivač
ugla 43 ne pokaže željeni ugao iskošenja.
desno
– Ponovo čvrsto stegnite priteznu polugu 7.
Podešavanje celokupnog područja ugla iskošenja
15°; 22,5°; (pogledajte sliku J2)
31,6°; 45°; 60°
– Graničnik 44 povucite sasvim prema napred.
Na taj način možete da koristite celokupan deo ugla
iskošenja (levo i desno).
– Graničnu šinu koja se pomera u desno 2 povucite sasvim
prema spolja odnosno sasvim je uklonite (videti
„Pomeranje granične šine", strana 311).
Ako hoćete da koristite celokupan deo ugla iskošenja,
graničnu šinu koja se pomera u levo 2 morate da povučete
sasvim prema spolja odnosno da je sasvim uklonite.
– Odvrnite priteznu polugu 7.
– Iskrećite krak alata na rukohvatu 12 u levo ili desno sve dok
pokazivač ugla 43 ili 5 ne pokaže željeni ugao iskošenja.
– Ponovo čvrsto stegnite priteznu polugu 7.
