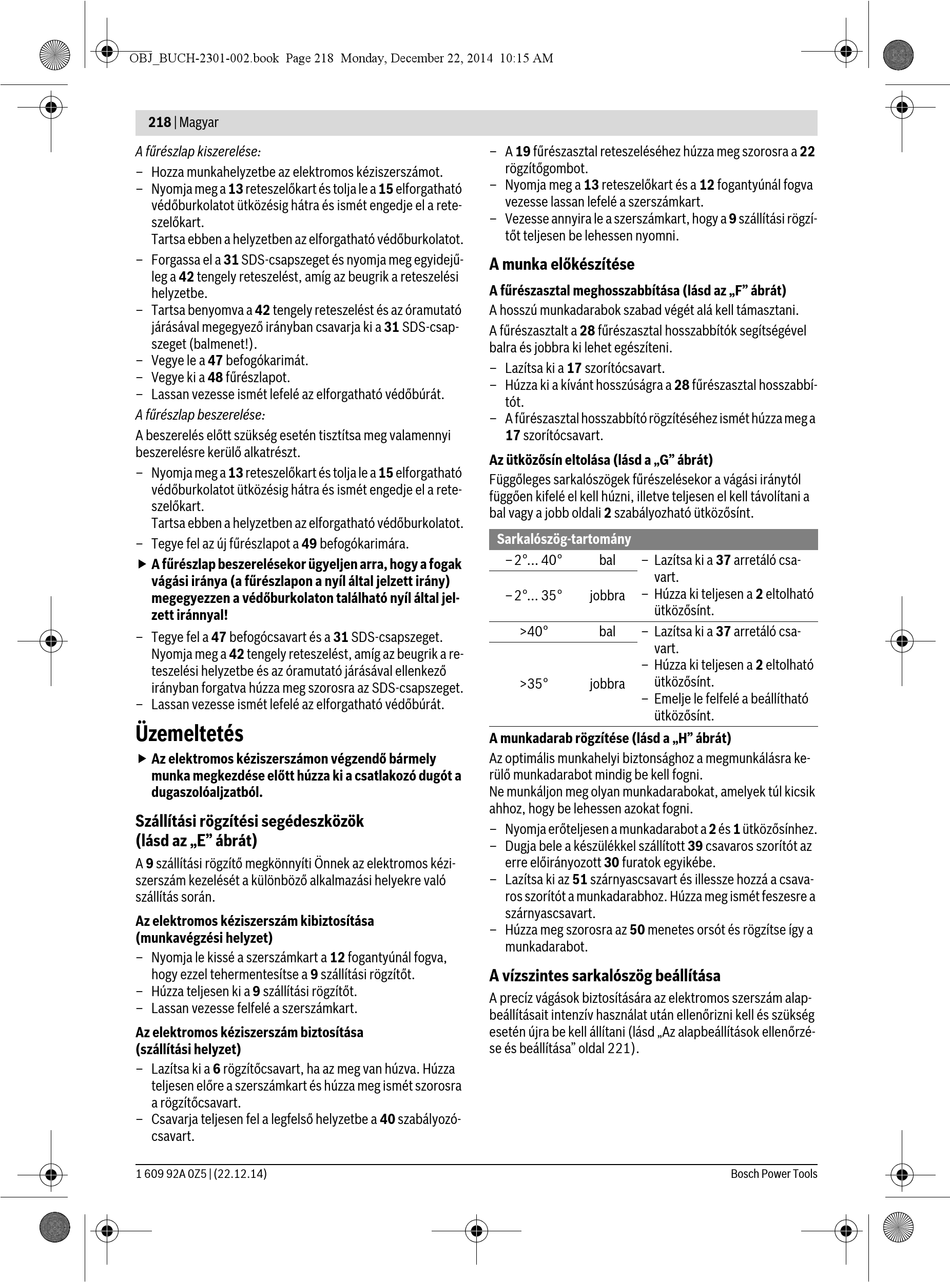

218 | Magyar
A fűrészlap kiszerelése:
– Hozza munkahelyzetbe az elektromos kéziszerszámot.
– Nyomja meg a 13 reteszelőkart és tolja le a 15 elforgatható
védőburkolatot ütközésig hátra és ismét engedje el a rete-
szelőkart.
Tartsa ebben a helyzetben az elforgatható védőburkolatot.
– Forgassa el a 31 SDS-csapszeget és nyomja meg egyidejű-
leg a 42 tengely reteszelést, amíg az beugrik a reteszelési
helyzetbe.
– Tartsa benyomva a 42 tengely reteszelést és az óramutató
járásával megegyező irányban csavarja ki a 31 SDS-csap-
szeget (balmenet!).
– Vegye le a 47 befogókarimát.
– Vegye ki a 48 fűrészlapot.
– Lassan vezesse ismét lefelé az elforgatható védőbúrát.
A fűrészlap beszerelése:
A beszerelés előtt szükség esetén tisztítsa meg valamennyi
beszerelésre kerülő alkatrészt.
– Nyomja meg a 13 reteszelőkart és tolja le a 15 elforgatható
védőburkolatot ütközésig hátra és ismét engedje el a rete-
szelőkart.
Tartsa ebben a helyzetben az elforgatható védőburkolatot.
– Tegye fel az új fűrészlapot a 49 befogókarimára.
 A fűrészlap beszerelésekor ügyeljen arra, hogy a fogak
vágási iránya (a fűrészlapon a nyíl által jelzett irány)
megegyezzen a védőburkolaton található nyíl által jel-
zett iránnyal!
– Tegye fel a 47 befogócsavart és a 31 SDS-csapszeget.
Nyomja meg a 42 tengely reteszelést, amíg az beugrik a re-
teszelési helyzetbe és az óramutató járásával ellenkező
irányban forgatva húzza meg szorosra az SDS-csapszeget.
– Lassan vezesse ismét lefelé az elforgatható védőbúrát.
Üzemeltetés
 Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Szállítási rögzítési segédeszközök
(lásd az „E" ábrát)
A 9 szállítási rögzítő megkönnyíti Önnek az elektromos kézi-
szerszám kezelését a különböző alkalmazási helyekre való
szállítás során.
Az elektromos kéziszerszám kibiztosítása
(munkavégzési helyzet)
– Nyomja le kissé a szerszámkart a 12 fogantyúnál fogva,
hogy ezzel tehermentesítse a 9 szállítási rögzítőt.
– Húzza teljesen ki a 9 szállítási rögzítőt.
– Lassan vezesse felfelé a szerszámkart.
Az elektromos kéziszerszám biztosítása
(szállítási helyzet)
– Lazítsa ki a 6 rögzítőcsavart, ha az meg van húzva. Húzza
teljesen előre a szerszámkart és húzza meg ismét szorosra
a rögzítőcsavart.
– Csavarja teljesen fel a legfelső helyzetbe a 40 szabályozó-
csavart.
1 609 92A 0Z5 | (22.12.14)
– A 19 fűrészasztal reteszeléséhez húzza meg szorosra a 22
rögzítőgombot.
– Nyomja meg a 13 reteszelőkart és a 12 fogantyúnál fogva
vezesse lassan lefelé a szerszámkart.
– Vezesse annyira le a szerszámkart, hogy a 9 szállítási rögzí-
tőt teljesen be lehessen nyomni.
A munka előkészítése
A fűrészasztal meghosszabbítása (lásd az „F" ábrát)
A hosszú munkadarabok szabad végét alá kell támasztani.
A fűrészasztalt a 28 fűrészasztal hosszabbítók segítségével
balra és jobbra ki lehet egészíteni.
– Lazítsa ki a 17 szorítócsavart.
– Húzza ki a kívánt hosszúságra a 28 fűrészasztal hosszabbí-
tót.
– A fűrészasztal hosszabbító rögzítéséhez ismét húzza meg a
17 szorítócsavart.
Az ütközősín eltolása (lásd a „G" ábrát)
Függőleges sarkalószögek fűrészelésekor a vágási iránytól
függően kifelé el kell húzni, illetve teljesen el kell távolítani a
bal vagy a jobb oldali 2 szabályozható ütközősínt.
Sarkalószög-tartomány
–2°... 40° bal – Lazítsa ki a 37 arretáló csa-
vart.
– Húzza ki teljesen a 2 eltolható
–2°... 35° jobbra
ütközősínt.
>40° bal – Lazítsa ki a 37 arretáló csa-
vart.
– Húzza ki teljesen a 2 eltolható
ütközősínt.
>35° jobbra
– Emelje le felfelé a beállítható
ütközősínt.
A munkadarab rögzítése (lásd a „H" ábrát)
Az optimális munkahelyi biztonsághoz a megmunkálásra ke-
rülő munkadarabot mindig be kell fogni.
Ne munkáljon meg olyan munkadarabokat, amelyek túl kicsik
ahhoz, hogy be lehessen azokat fogni.
– Nyomja erőteljesen a munkadarabot a 2 és 1 ütközősínhez.
– Dugja bele a készülékkel szállított 39 csavaros szorítót az
erre előirányozott 30 furatok egyikébe.
– Lazítsa ki az 51 szárnyascsavart és illessze hozzá a csava-
ros szorítót a munkadarabhoz. Húzza meg ismét feszesre a
szárnyascsavart.
– Húzza meg szorosra az 50 menetes orsót és rögzítse így a
munkadarabot.
A vízszintes sarkalószög beállítása
A precíz vágások biztosítására az elektromos szerszám alap-
beállításait intenzív használat után ellenőrizni kell és szükség
esetén újra be kell állítani (lásd „Az alapbeállítások ellenőrzé-
se és beállítása" oldal 221).
