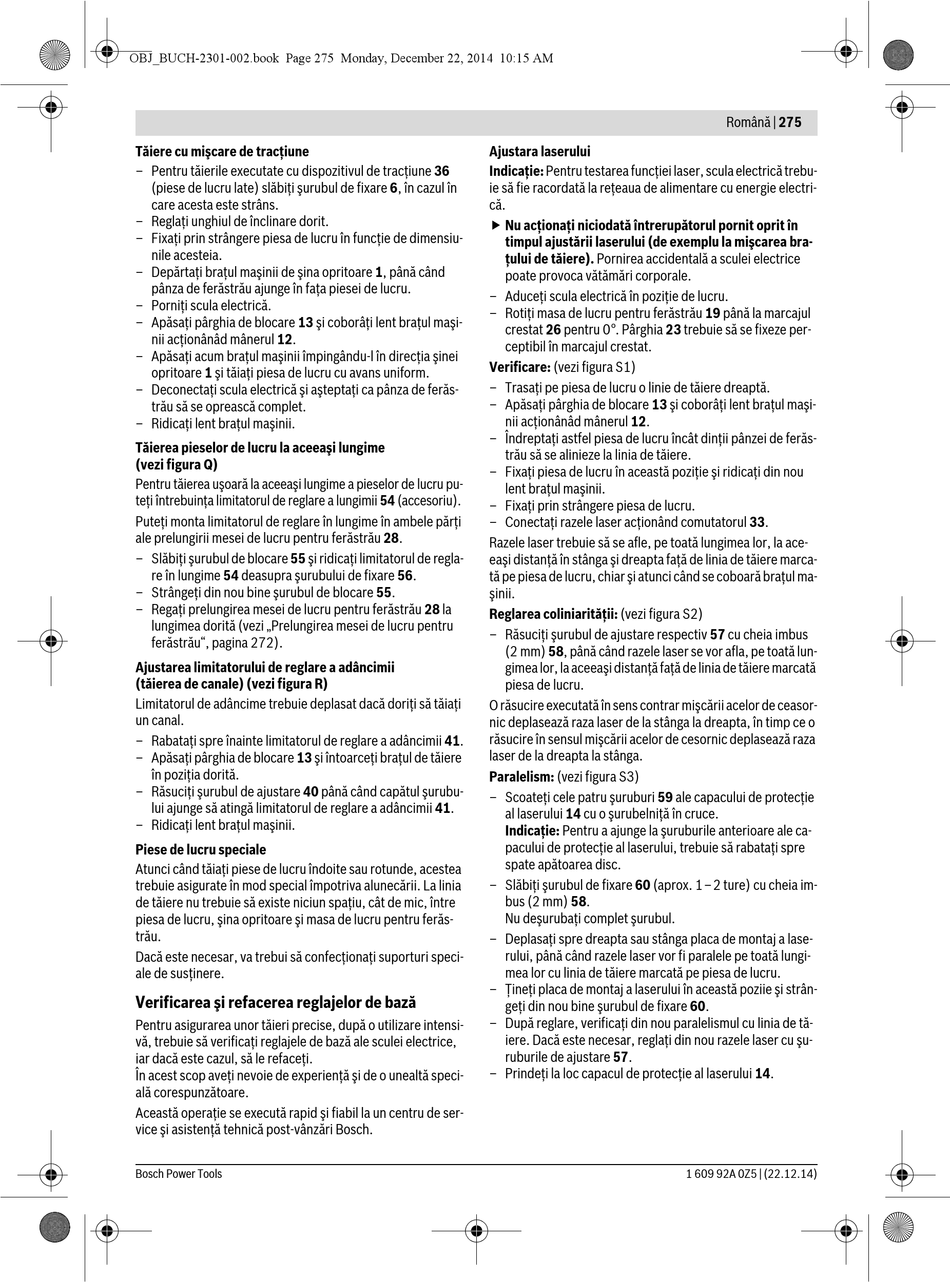

Tăiere cu mişcare de tracţiune
– Pentru tăierile executate cu dispozitivul de tracţiune 36
(piese de lucru late) slăbiţi şurubul de fixare 6, în cazul în
care acesta este strâns.
– Reglaţi unghiul de înclinare dorit.
– Fixaţi prin strângere piesa de lucru în funcţie de dimensiu-
nile acesteia.
– Depărtaţi braţul maşinii de şina opritoare 1, până când
pânza de ferăstrău ajunge în faţa piesei de lucru.
– Porniţi scula electrică.
– Apăsaţi pârghia de blocare 13 şi coborâţi lent braţul maşi-
nii acţionânâd mânerul 12.
– Apăsaţi acum braţul maşinii împingându-l în direcţia şinei
opritoare 1 şi tăiaţi piesa de lucru cu avans uniform.
– Deconectaţi scula electrică şi aşteptaţi ca pânza de ferăs-
trău să se oprească complet.
– Ridicaţi lent braţul maşinii.
Tăierea pieselor de lucru la aceeaşi lungime
(vezi figura Q)
Pentru tăierea uşoară la aceeaşi lungime a pieselor de lucru pu-
teţi întrebuinţa limitatorul de reglare a lungimii 54 (accesoriu).
Puteţi monta limitatorul de reglare în lungime în ambele părţi
ale prelungirii mesei de lucru pentru ferăstrău 28.
– Slăbiţi şurubul de blocare 55 şi ridicaţi limitatorul de regla-
re în lungime 54 deasupra şurubului de fixare 56.
– Strângeţi din nou bine şurubul de blocare 55.
– Regaţi prelungirea mesei de lucru pentru ferăstrău 28 la
lungimea dorită (vezi „Prelungirea mesei de lucru pentru
ferăstrău", pagina 272).
Ajustarea limitatorului de reglare a adâncimii
(tăierea de canale) (vezi figura R)
Limitatorul de adâncime trebuie deplasat dacă doriţi să tăiaţi
un canal.
– Rabataţi spre înainte limitatorul de reglare a adâncimii 41.
– Apăsaţi pârghia de blocare 13 şi întoarceţi braţul de tăiere
în poziţia dorită.
– Răsuciţi şurubul de ajustare 40 până când capătul şurubu-
lui ajunge să atingă limitatorul de reglare a adâncimii 41.
– Ridicaţi lent braţul maşinii.
Piese de lucru speciale
Atunci când tăiaţi piese de lucru îndoite sau rotunde, acestea
trebuie asigurate în mod special împotriva alunecării. La linia
de tăiere nu trebuie să existe niciun spaţiu, cât de mic, între
piesa de lucru, şina opritoare şi masa de lucru pentru ferăs-
trău.
Dacă este necesar, va trebui să confecţionaţi suporturi speci-
ale de susţinere.
Verificarea şi refacerea reglajelor de bază
Pentru asigurarea unor tăieri precise, după o utilizare intensi-
vă, trebuie să verificaţi reglajele de bază ale sculei electrice,
iar dacă este cazul, să le refaceţi.
În acest scop aveţi nevoie de experienţă şi de o unealtă speci-
ală corespunzătoare.
Această operaţie se execută rapid şi fiabil la un centru de ser-
vice şi asistenţă tehnică post-vânzări Bosch.
Bosch Power Tools
Ajustara laserului
Indicaţie: Pentru testarea funcţiei laser, scula electrică trebu-
ie să fie racordată la reţeaua de alimentare cu energie electri-
că.
 Nu acţionaţi niciodată întrerupătorul pornit oprit în
timpul ajustării laserului (de exemplu la mişcarea bra-
ţului de tăiere). Pornirea accidentală a sculei electrice
poate provoca vătămări corporale.
– Aduceţi scula electrică în poziţie de lucru.
– Rotiţi masa de lucru pentru ferăstrău 19 până la marcajul
crestat 26 pentru 0°. Pârghia 23 trebuie să se fixeze per-
ceptibil în marcajul crestat.
Verificare: (vezi figura S1)
– Trasaţi pe piesa de lucru o linie de tăiere dreaptă.
– Apăsaţi pârghia de blocare 13 şi coborâţi lent braţul maşi-
nii acţionânâd mânerul 12.
– Îndreptaţi astfel piesa de lucru încât dinţii pânzei de ferăs-
trău să se alinieze la linia de tăiere.
– Fixaţi piesa de lucru în această poziţie şi ridicaţi din nou
lent braţul maşinii.
– Fixaţi prin strângere piesa de lucru.
– Conectaţi razele laser acţionând comutatorul 33.
Razele laser trebuie să se afle, pe toată lungimea lor, la ace-
eaşi distanţă în stânga şi dreapta faţă de linia de tăiere marca-
tă pe piesa de lucru, chiar şi atunci când se coboară braţul ma-
şinii.
Reglarea coliniarităţii: (vezi figura S2)
– Răsuciţi şurubul de ajustare respectiv 57 cu cheia imbus
(2 mm) 58, până când razele laser se vor afla, pe toată lun-
gimea lor, la aceeaşi distanţă faţă de linia de tăiere marcată
piesa de lucru.
O răsucire executată în sens contrar mişcării acelor de ceasor-
nic deplasează raza laser de la stânga la dreapta, în timp ce o
răsucire în sensul mişcării acelor de cesornic deplasează raza
laser de la dreapta la stânga.
Paralelism: (vezi figura S3)
– Scoateţi cele patru şuruburi 59 ale capacului de protecţie
al laserului 14 cu o şurubelniţă în cruce.
Indicaţie: Pentru a ajunge la şuruburile anterioare ale ca-
pacului de protecţie al laserului, trebuie să rabataţi spre
spate apătoarea disc.
– Slăbiţi şurubul de fixare 60 (aprox. 1–2 ture) cu cheia im-
bus (2 mm) 58.
Nu deşurubaţi complet şurubul.
– Deplasaţi spre dreapta sau stânga placa de montaj a lase-
rului, până când razele laser vor fi paralele pe toată lungi-
mea lor cu linia de tăiere marcată pe piesa de lucru.
– Ţineţi placa de montaj a laserului în această poziie şi strân-
geţi din nou bine şurubul de fixare 60.
– După reglare, verificaţi din nou paralelismul cu linia de tă-
iere. Dacă este necesar, reglaţi din nou razele laser cu şu-
ruburile de ajustare 57.
– Prindeţi la loc capacul de protecţie al laserului 14.
