DE

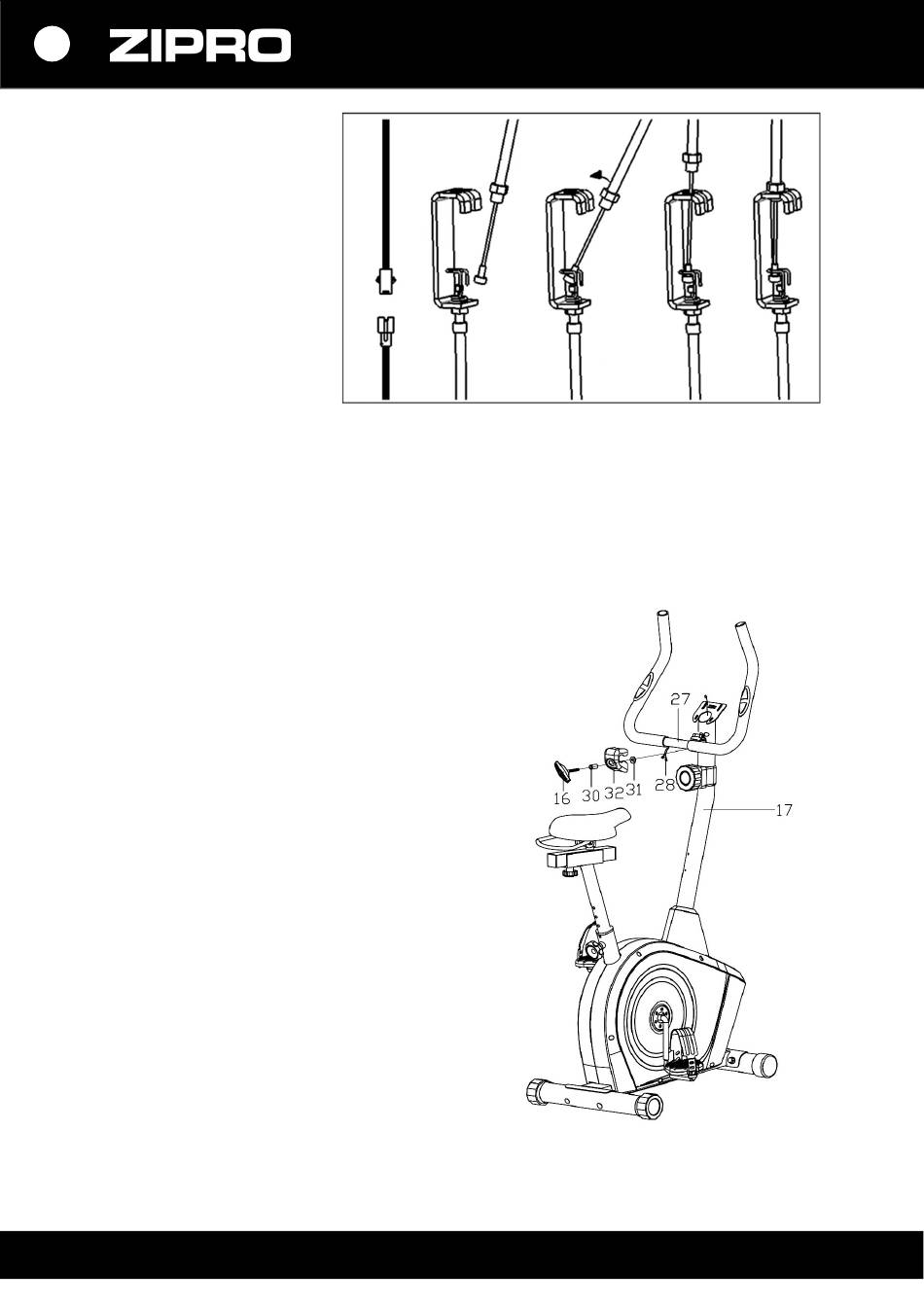

Schieben Sie Mutter der
oberen Widerstands-
25
13
regulierungsleitung (25) in die
Spalte der unteren
Widerstandsregulierungs-
leitung (12), ziehen und
spannen Sie die obere Leitung
(25) und ziehen Sie sie
senkrecht durch die Stütze der
unteren Leitung (12). Die
Leitungsmutter muss, wie in
der Abbildung gezeigt, an der
11 12
Kabelhalterung befestigt
werden.
Setzen Sie die Lenkerkolumnenabdeckung (22) auf den Hauptrahmen (1) auf und setzen Sie
danach die Lenkerkolumne (17) auf den Hauptrahmen (1) und befestigen Sie sie mithilfe der
Innensechskantschrauben (14) und gewölbten Scheiben (6).
5. Montieren Sie den Lenker
Ziehen Sie aus der Lenkerkolumne (17) durch die
Computerhalterung die Computerleitung heraus.
Befestigen Sie den Lenker (27) samt dem
Einstellungsgriff für die Lenkerwinkeleinstellung (16),
ddem Einstellungsgriff für die
Lenkerwinkeleinstellung (16), der Hülse des dem
Einstellungsgriffs für die Lenkerwinkeleinstellung (30)
und der Lenkerabdeckung (32) an der Lenkerkolumne
(17).
