CZ

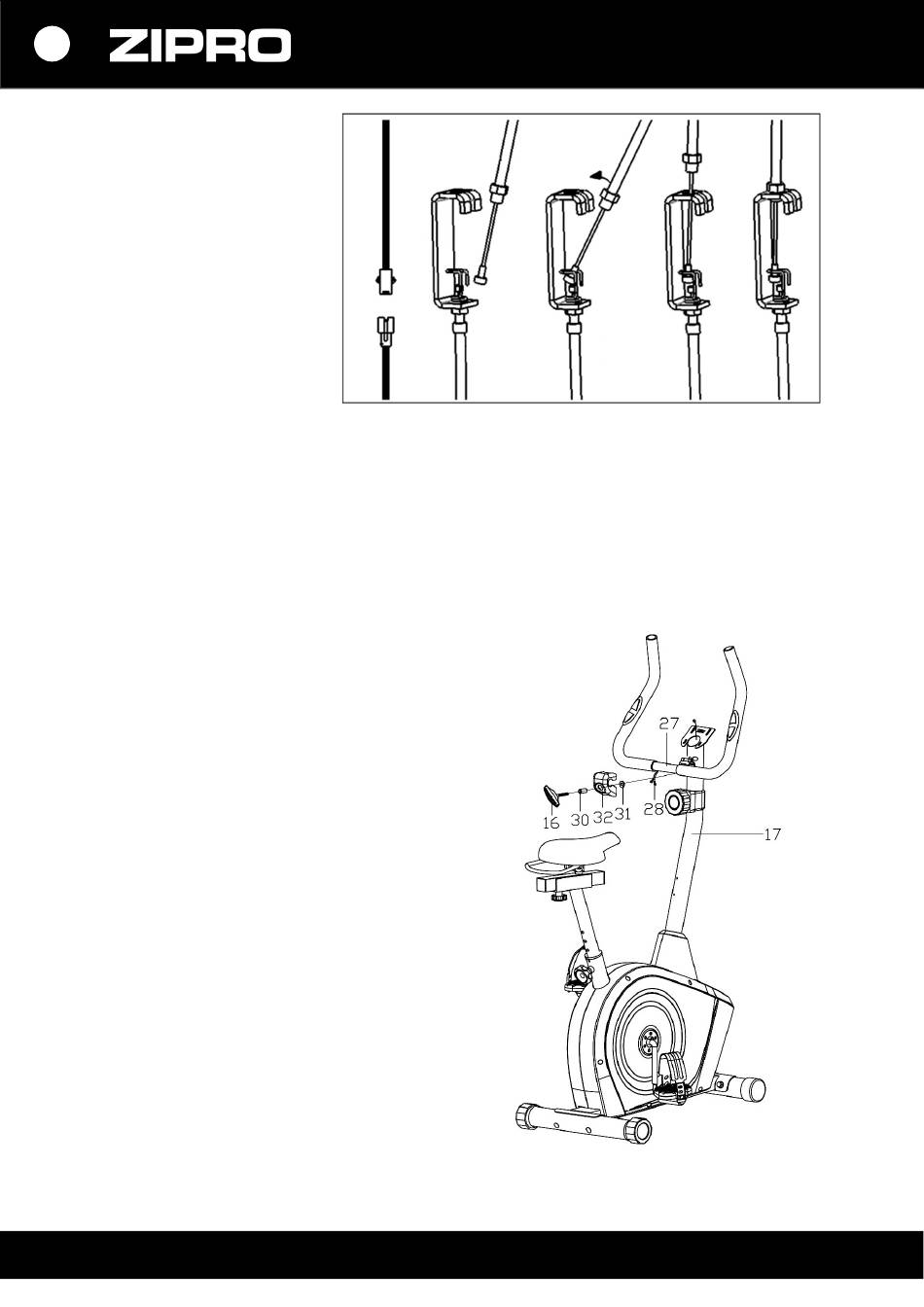

Vsuňte matici horního
kabelu nastavování odporu
25
13
(25) do štěrbiny dolního
kabelu nastavování odporu
(12), Potáhněte a napněte
horní kabel (25) a přesuňte
přes podpěru dolního
kabelu (12) svislým
směrem. Matice kabelu by
měla být usazená na
podpěře kabelu, jak to
znázorňuje obrázek.
11 12
Nasaďte na hlavní rám (1) kryt sloupku řídítek (22), následně vsuňte sloupek řídítek (17) do
hlavního rámu (1) a přišroubujte s použitím šestihranných vnitřních šroubů (14) a obloukových
podložek (6).
Krok 5
Namontujte řídítka
Ze sloupku řídítek (17) přes držák počítače
vyjměte kabel počítače. Namontujte řídítka
(27) na sloupek řídítek (17) spolu s držákem na
nastavení sklonu řídítek (16), objímkou držáku
na nastavení sklonu řídítek (30) a krytem
řídítek (32).
105
