CZ

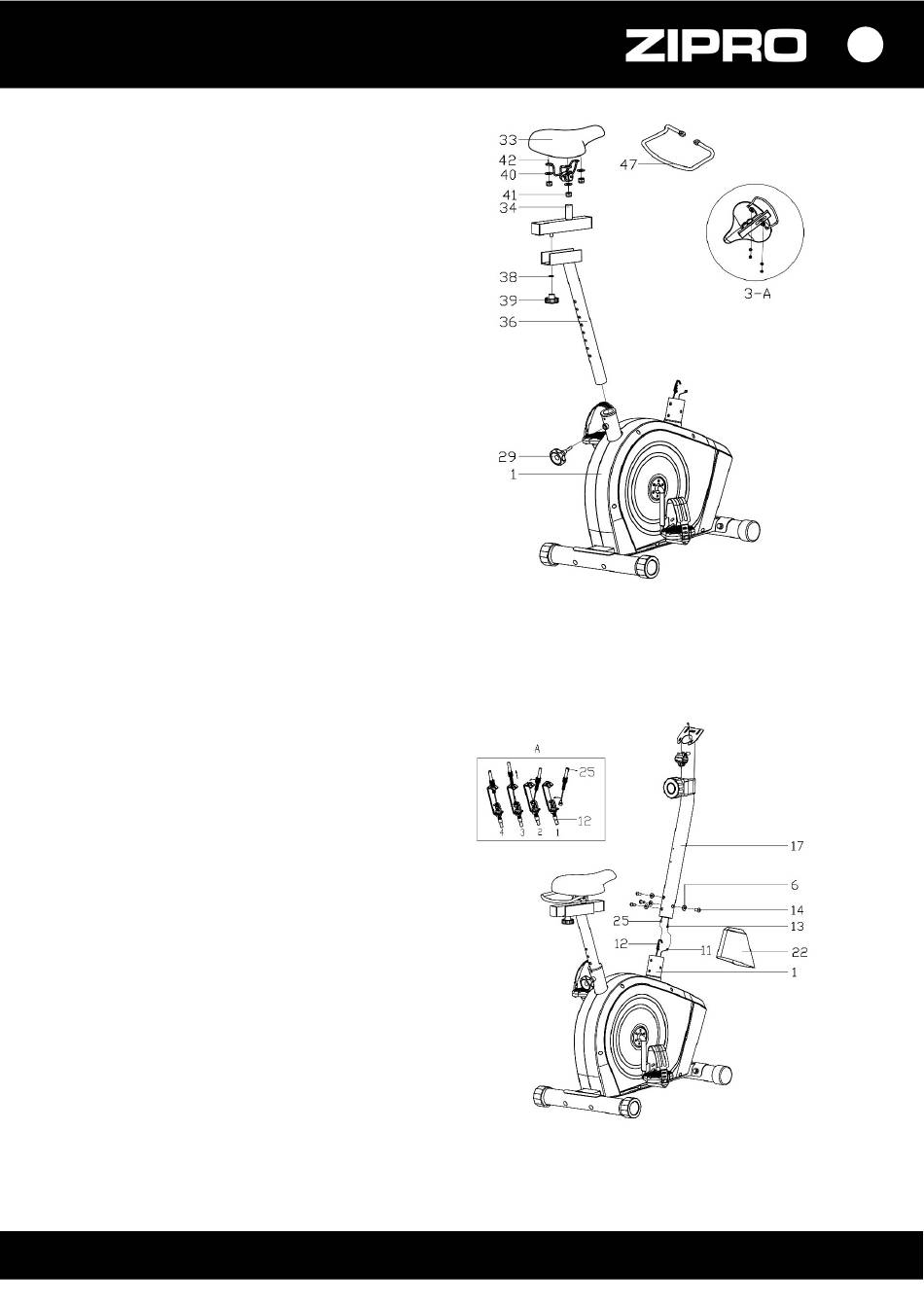

Krok 3
Namontujte sedlo
S použitím nylonových matic (41) a plochých
podložek (40) přišroubujte k sedlu (33) držák
na sedlo (42) .
a držák na ručník (47)
Následně namontujte sedlo (33) na vedení
vodorovného nastavování sedla (34)
s použitím ploché podložky (38) a kolečka
vodorovného nastavování sedla (39).
S použitím kolečka zablokujte sedlo (33)
v požadované vodorovné poloze.
Vsuňte sloupek sedla (36) do hlavního rámu
(1) a zablokujte jej v požadované výšce
s použitím kolečka nastavování výšky sedla
(29).
POZOR! Když nastavujete výšku podpěry
sedla, nepřekročte označenou na podpěře
minimální a maximální hodnotu.
Krok 4
Namontujte sloupek řídítek
Spojte kabel počítače (11) se spojovacím
kabelem (13) a kabel nastavení odporu (12)
se spojovacím kabelem nastavení odporu,
tak jak to znázorňuje následující obrázek.
104
